Rozdzielnica SBS-R-EM-1x20A 1244-016636

od 1 szt.3 776,54 zł
brutto / szt.
na zamówienie
Indeks Onninen:HEA091
Indeks producenta:1244-016636
EAN:5414506018127
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Głębokość: 148 mm
Grupa grzewcza: Brak
Grupa grzewcza jako grupa silnoprądowa: nie
Materiał obudowy: Tworzywo sztuczne
Model zamykany: nie
Napięcie zasilania: 230 V
Rodzaj zabezpieczenia: Inne
Sposób montażu: Montaż natynkowy
Stopień ochrony (IP): IP55
Szerokość: 310 mm
Wysokość: 436 mm
Z gniazdem wtykowym: nie
Z ochroną przeciwprzepięciową: nie
Z pokrywą transparentną: tak
Z transformatorem dzwonkowym: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,156 m / 0,318 m / 0,444 m / 5 kg / 0,022 m3
Kod celny:90321020

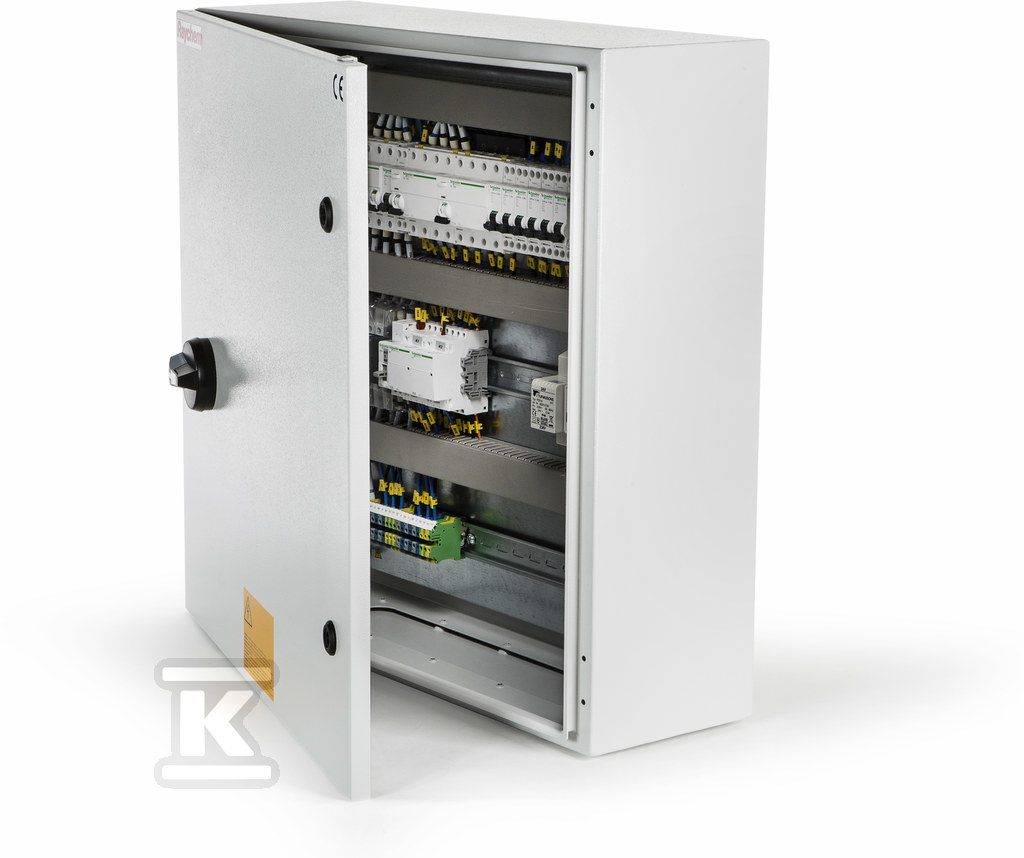

Rozdzielnica SBS-R-EM-1x20A 1244-016636

Zintegrowana rozdzielnica zasilająco-sterująca do usuwania śniegu i lodu

Kompletne rozwiązanie do ochrony rynien, schodów i podjazdów przed zamarzaniem oraz do usuwania śniegu i lodu z powierzchni. Rozdzielnica SBS-R-EM-1x20A łączy w jednej obudowie zasilanie, zabezpieczenia i sterowanie samoregulującymi przewodami grzejnymi i matami o stałej mocy. Fabrycznie zamontowany sterownik Raychem RayStat-M2 z pełnym oprzewodowaniem elektrycznym monitoruje temperaturę i wilgotność zabezpieczanej powierzchni i włącza funkcję topnienia tylko wtedy, gdy jest to konieczne. Czujniki temperatury i wilgotności są zamawiane osobno.

Budowa i montaż

Obudowa polimerowa w kolorze RAL 7035 jasnoszary zapewnia stopień ochrony IP65. Wymiary to 310 mm szerokości, 436 mm wysokości i 148 mm głębokości, masa ok. 6 kg. Konstrukcja przeznaczona jest do montażu natynkowego wewnątrz pomieszczeń, w zakresie temperatur otoczenia od +10 °C do +35 °C. Drzwiowa pokrywa ułatwia dostęp do aparatury. Rozdzielnica spełnia wymagania CE zgodnie z IEC61439-2 oraz posiada oznaczenia UKCA i EAC.

Sterowanie i zabezpieczenia

Sterownik RayStat-M2 jest fabrycznie zainstalowany i pozwala na programowalną przez użytkownika nastawę temperatury. Panel zasilany jest 230 Vac 50 Hz lub 400 Vac 50 Hz 3 L/N/PE w zależności od wersji, a napięcie obwodu grzejnego wynosi 230 V. Zabezpieczenie podstawowe stanowi 3-biegunowy wyłącznik główny o prądzie znamionowym 40 A. Na wyjściu znajduje się wyłącznik różnicowo-prądowy 30 mA oraz wyłącznik nadmiarowo-prądowy 20 A o charakterystyce C dla jednego obwodu grzejnego. Układ zapewnia jedną linię wyjściową i jedną grupę bezpośrednią.

Czujniki współpracujące ze sterownikiem są zamawiane oddzielnie: czujnik gruntowy, czujnik rynnowy oraz czujnik otoczenia.

Zastosowanie i kompatybilność

Urządzenie obsługuje maksymalnie jeden obwód grzejny o obciążeniu do 20 A. Przeznaczone jest do systemów zabezpieczania dachów i rynien przed zamarzaniem oraz do usuwania śniegu i lodu na schodach i podjazdach. Jest kompatybilne z przewodami i matami Raychem, w tym z linią EM2-XR. Ślad środowiskowy produktu deklarowany przez dostawcę wynosi 169 kg CO2-eq.
