Rozdzielnica SBS-R-EM-3x20A 1244-016637

od 1 szt.5 417,44 zł
brutto / szt.
na zamówienie
Indeks Onninen:HEA092
Indeks producenta:1244-016637
EAN:5414506018134
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Głębokość: 148 mm
Grupa grzewcza: Brak
Grupa grzewcza jako grupa silnoprądowa: nie
Materiał obudowy: Tworzywo sztuczne
Model zamykany: nie
Napięcie zasilania: 230 V
Rodzaj zabezpieczenia: Inne
Sposób montażu: Montaż natynkowy
Stopień ochrony (IP): IP55
Szerokość: 310 mm
Wysokość: 586 mm
Z gniazdem wtykowym: nie
Z ochroną przeciwprzepięciową: nie
Z pokrywą transparentną: tak
Z transformatorem dzwonkowym: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,156 m / 0,318 m / 0,594 m / 7 kg / 0,029 m3
Kod celny:90321020

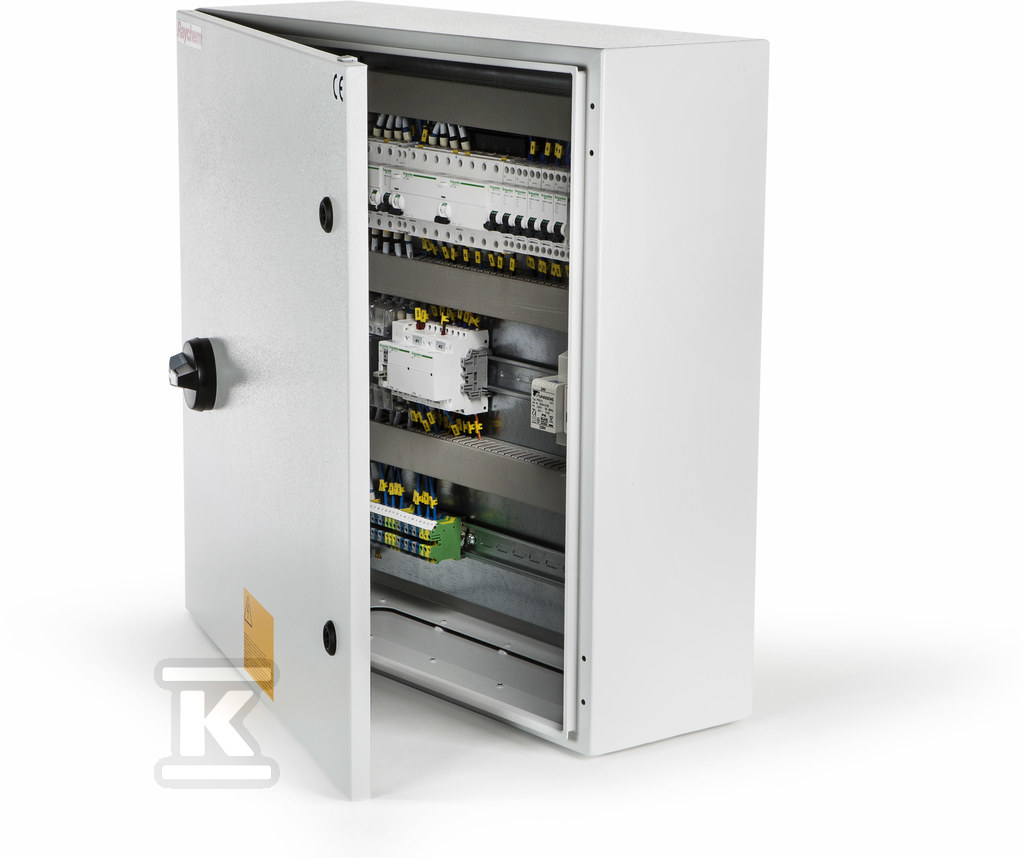

Rozdzielnica SBS-R-EM-3x20A 1244-016637

Zintegrowane zasilanie i sterowanie systemami usuwania śniegu i ochrony przed zamarzaniem Raychem

Rozdzielnica zasilająco-sterująca do maksymalnie 3 obwodów grzejnych przeznaczona jest do systemów usuwania śniegu i lodu ze schodów oraz podjazdów i do zabezpieczania dachów i rynien przed zamarzaniem. W obudowie znajduje się fabrycznie zamontowany sterownik RayStat-M2 z pełnym oprzewodowaniem elektrycznym, który monitoruje temperaturę i wilgotność zabezpieczanej powierzchni i włącza funkcję topnienia tylko wtedy, gdy jest to konieczne. Dzięki temu praca przewodów i mat grzewczych jest energooszczędna, a nastawy można programować przez użytkownika.

Urządzenie obsługuje samoregulujące przewody grzewcze i maty grzewcze o stałej mocy Raychem. Każdy obwód może być zabezpieczony niezależnie, co pozwala na podział stref na dachu, rynnach, schodach lub podjeździe i sterowanie nimi w sposób zróżnicowany.

Budowa i warunki instalacji

Obudowa polimerowa zapewnia stopień ochrony IP65 i jest przeznaczona do montażu wewnątrz pomieszczeń. Kolor RAL 7035 jasnoszary ułatwia dopasowanie do typowych rozdzielnic instalacyjnych. Wymiary obudowy to szerokość 310 mm, wysokość 586 mm i głębokość 148 mm, a masa wynosi około 8 kg, co pozwala na montaż na ścianie bez konieczności dodatkowej konstrukcji wsporczej.

Zakres temperatur otoczenia wynosi od +10°C do +35°C. Rozdzielnica jest gotowa do podłączenia po zamontowaniu czujników, które są zamawiane osobno: czujnik gruntowy, czujnik rynnowy oraz czujnik otoczenia.

Sterowanie i zabezpieczenia elektryczne

Sterownik Raychem RayStat-M2 jest montowany fabrycznie i współpracuje z wymienionymi czujnikami temperatury i wilgotności. Umożliwia programowalną przez użytkownika nastawę temperatury załączenia, co pozwala dopasować pracę systemu do konkretnego obiektu i warunków klimatycznych.

Po stronie zasilania panel akceptuje 230 Vac 50 Hz lub 400 Vac 50 Hz 3 L/N/PE w zależności od wersji, a napięcie zasilania obwodu grzewczego wynosi 230 V. W skład zabezpieczeń wchodzi wyłącznik główny w zakresie 40-80 A oraz wyłącznik różnicowo-prądowy RCD 30 mA. Na każdy obwód grzejny przewidziano wyłączniki nadmiarowo-prądowe 20 A o charakterystyce typu C, co pozwala na spokojne rozruchy urządzeń grzewczych bez zbędnych zadziałań.

Aprobata rozdzielnicy to CE zgodnie z IEC61439-2, UKCA oraz EAC.

Zastosowanie i kompatybilność

Rozdzielnica przeznaczona jest do systemów ochrony przed zamarzaniem opartych na samoregulujących przewodach grzewczych Raychem. Jest kompatybilna m.in. z przewodami EM2-XR oraz z matami i przewodami do usuwania śniegu i zabezpieczania dachów i rynien.

Dzięki trzem niezależnym obwodom o maksymalnym obciążeniu 20 A na obwód można zasilić oddzielnie strefę schodów, podjazdu i rynien lub podzielić duży dach na sekcje. Rozwiązanie sprawdza się zarówno w obiektach użyteczności publicznej, jak i w instalacjach prywatnych, gdzie wymagane jest niezawodne i automatyczne utrzymanie powierzchni wolnych od lodu.
