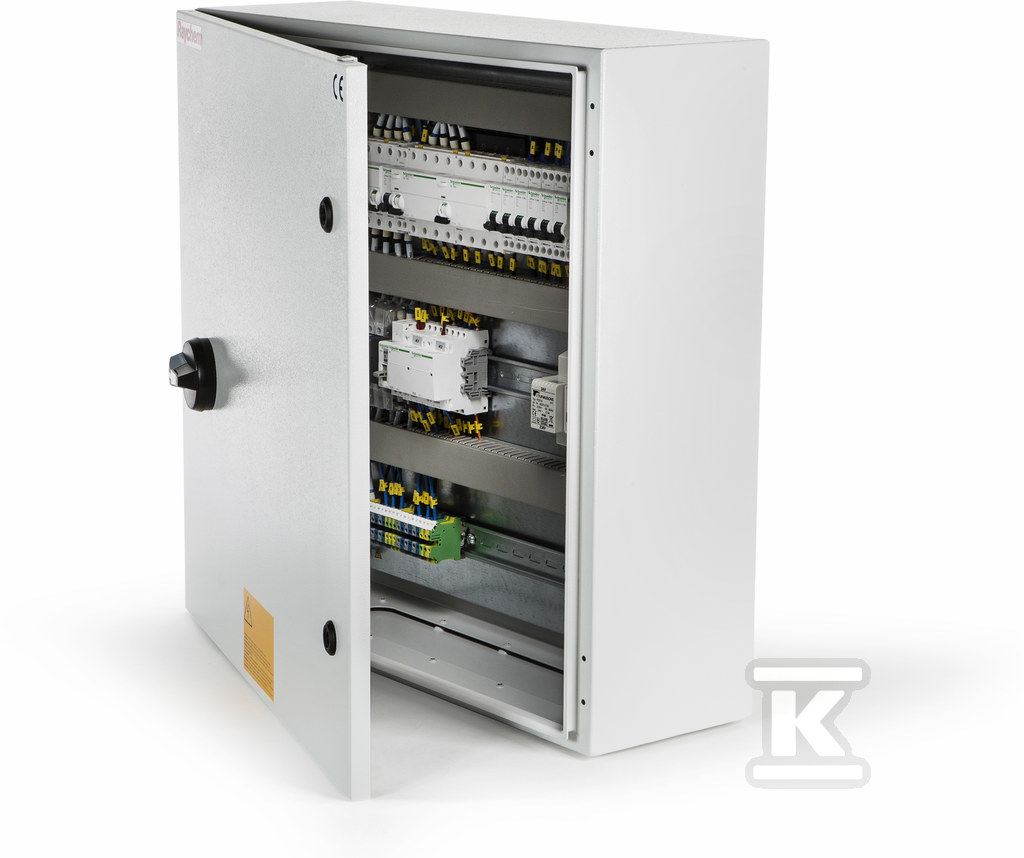

Rozdzielnica SBS-R-EM-6x20A 1244-016638

Rozdzielnica do systemów przeciwoblodzeniowych z sześcioma obwodami grzewczymi

Rozdzielnica SBS-R-EM-6x20A przeznaczona jest do zasilania i sterowania maksymalnie sześcioma obwodami grzewczymi w instalacjach ochrony rynien, schodów i podjazdów przed zamarzaniem. W obudowie umieszczono sterownik RAYSTAT-M2, który umożliwia automatyczne załączanie i wyłączanie sekcji grzewczych w zależności od warunków pogodowych.

Konstrukcja obudowy i zabezpieczenia

Obudowa wykonana jest z tworzywa polimerowego w kolorze RAL 7035, co zapewnia odporność na warunki atmosferyczne przy montażu wewnątrz pomieszczeń technicznych. Stopień ochrony IP65 gwarantuje szczelność na pył i strumienie wody, a odporność udarowa IK08 zwiększa wytrzymałość mechaniczną w miejscach eksploatacyjnych. Klasa ochrony IPxxB dotyczy bezpieczeństwa dotykowego. Wymiary obudowy to 600 x 600 x 210 mm przy masie ok. 32 kg, co ułatwia planowanie miejsca montażu i posadowienie na ścianie. Wewnątrz rozdzielnicy znajdują się zabezpieczenia o prądzie znamionowym 20 A dla każdego z sześciu obwodów grzewczych, co pozwala na oddzielne zabezpieczenie poszczególnych linii kablowych.

Sterowanie i zastosowanie w ochronie przed zamarzaniem

Urządzenie współpracuje ze sterownikiem RAYSTAT-M2, przeznaczonym do automatycznego zarządzania systemami grzewczymi przeciwoblodzeniowymi. Maksymalnie sześć niezależnych obwodów umożliwia zasilanie odrębnych stref, np. rynien, rur spustowych, schodów zewnętrznych lub podjazdów. Czujniki temperatury i wilgotności są zamawiane osobno, co pozwala na dopasowanie konfiguracji do konkretnego obiektu i warunków lokalnych. Dzięki temu instalator może dobrać odpowiednią liczbę i typ czujników, a użytkownik końcowy uzyskuje precyzyjną kontrolę nad pracą ogrzewania tylko wtedy, gdy jest to rzeczywiście potrzebne.

Parametry zasilania i warunki pracy

Rozdzielnica przeznaczona jest do pracy w sieci 3 x 400 V AC + N + PE, 50 Hz, w klasie izolacji III. Napięcie izolacji wynosi 500 V, a wytrzymałość na przepięcia to 4 kV. Urządzenie spełnia wymagania IEC 61439-2 oraz IEC 60947, co potwierdza poprawność wykonania rozdzielnicy niskiego napięcia i aparatury łączeniowej. Prąd zwarciowy znamionowy wynosi 10 kA, a zdolność łączeniowa jest określona na 6 kA. Dopuszczalna wilgotność względna to 85 %. Zakres temperatur pracy obejmuje +10 °C do +35 °C, a montaż przewidziano do wysokości 2000 m n.p.m. w pomieszczeniach wewnętrznych.
