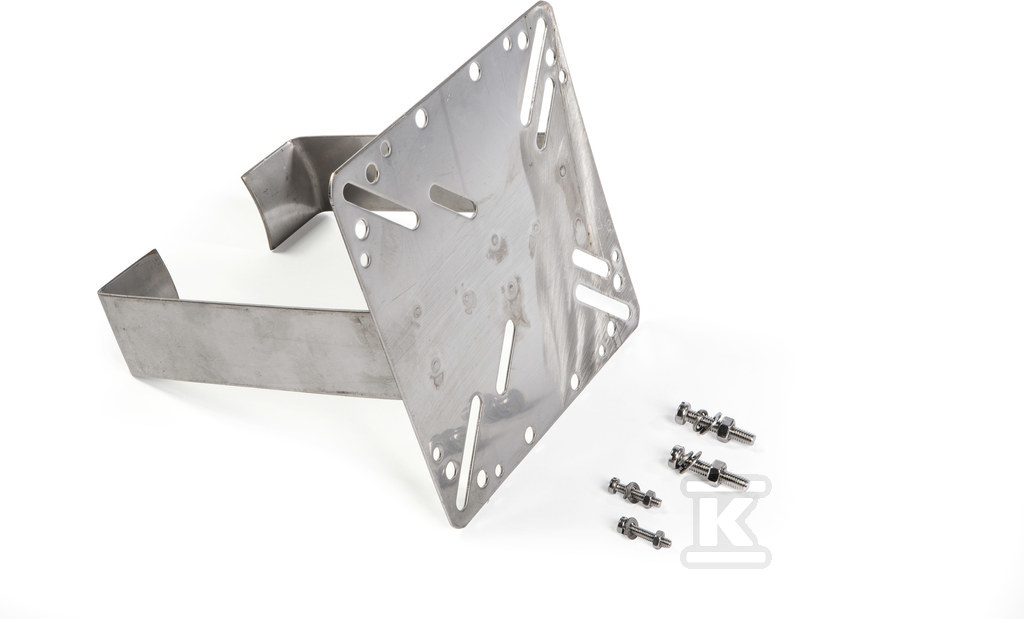

Wspornik montażowy dwunożny SB-101 990944-000

Montaż termostatów i skrzynek na rurociągu bez dodatkowych uchwytów

Dwunożny wspornik kątowy przeznaczony do mocowania termostatów i skrzynek przyłączeniowych bezpośrednio na rurociągu. Rozwiązanie pozwala na szybki montaż na rurze z zachowaniem odstępu między rurą a płytą montażową, co ułatwia dostęp do urządzenia i pracę w izolacji. Konstrukcja dwunożna zapewnia stabilne podparcie, a wykonanie ze stali nierdzewnej ogranicza korozję w warunkach przemysłowych.

Konstrukcja i materiał

Wspornik wykonany jest z blachy ze stali nierdzewnej SS304 z pasywacją, o grubości 1,5 mm. Element stanowi spawana konstrukcja z trzech części. Płyta montażowa ma wymiary 160 mm x 160 mm, a odległość między rurą a płytą wynosi 160 mm. Masa wspornika to 0,59 kg. Maksymalna temperatura rurociągu, przy której można stosować element, to 230 °C. Taki rozstaw i gabaryty pozwalają na montaż jednej skrzynki lub termostatu z zachowaniem swobodnego prowadzenia okablowania.

Montaż i wyposażenie

Do zamocowania wspornika na rurze potrzebne są 2 obejmy rurowych, które nie wchodzą w skład dostawy i należy zamówić oddzielnie. W komplecie znajdują się elementy do przykręcenia urządzenia do płyty: śruby M6 i/lub M4, nakrętki, podkładki oraz podkładki sprężyste zabezpieczające połączenie. Uniwersalna płyta umożliwia montaż skrzynki z przejściem przez termoizolację. Dwunożny układ mocowania zwiększa sztywność zestawu na rurze.

Zastosowanie i kompatybilność

Wspornik sprawdza się przy instalacji systemów śledzenia temperatury i sterowania ogrzewaniem przewodów. Przeznaczony jest do montażu na rurociągach, gdzie wymagane jest trwałe i odporne na korozję mocowanie termostatu lub puszki przyłączeniowej.

Typowe zastosowania obejmują:

• mocowanie termostatów
• montaż skrzynek przyłączeniowych JB i JBU
• instalacje z czujnikami
