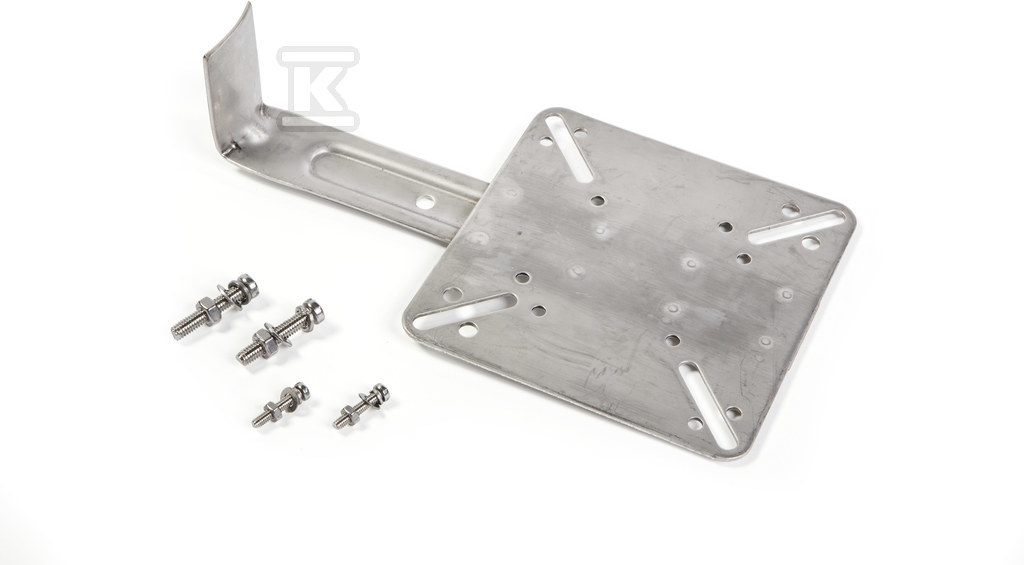

Wspornik montażowy jednonożny SB-110 707366-000

Wspornik kątowy jednonożny do montażu na rurze z płytą 130 x 130 mm

Wspornik kątowy jednonożny przeznaczony jest do szybkiego mocowania jednej skrzynki przyłączeniowej lub termostatu na rurze. Jedna opaska rurowej wystarcza do zamocowania konstrukcji. Rozwiązanie sprawdza się przy przejściu przez izolację termiczną i pozwala zachować stałą odległość montażową między rurą a urządzeniem.

Konstrukcja i materiał

Wykonany jest ze stali nierdzewnej SS304 z pasywacją. Blacha o grubości 1,5 mm tworzy spawaną z trzech części konstrukcję, która zapewnia sztywność przy zachowaniu niewielkiej masy 0,40 kg. Płyta montażowa ma wymiary 130 mm x 130 mm, a odległość między osią rury a płaszczyzną płyty wynosi 100 mm. Taki rozstaw ułatwia dostęp do zacisków i okablowania po zamontowaniu termostatu lub puszki.

Montaż i zastosowanie

Montaż odbywa się na rurze przy użyciu jednej opaski rurowej. Opaska nie wchodzi w skład dostawy i jest zamawiana osobno, dobierana do średnicy rury. W komplecie wspornika znajdują się śruby M6 i/lub M4 wraz z nakrętkami, podkładkami płaskimi oraz podkładkami sprężystymi do mocowania jednej skrzynki przyłączeniowej lub termostatu. Uniwersalna geometria płyty umożliwia montaż urządzeń z przejściem przez izolację.

Parametry pracy i warunki eksploatacji

Konstrukcja jest przeznaczona do pracy przy maksymalnej temperaturze rury 230 °C. Stal nierdzewna SS304 z pasywacją zapewnia odporność na korozję. Jednonożne mocowanie ogranicza liczbę elementów montażowych i przyspiesza instalację przy zachowaniu stabilnego położenia urządzenia względem rury.
