Bariera odgromowa 230V typ VF230 AC/DC-20 5097916

Ochrona urządzeń elektronicznych przed przepięciami

Bariera odgromowa VF230 AC/DC-20 to ogranicznik przepięć klasy Type 3, zaprojektowany do skutecznej ochrony wrażliwych urządzeń elektronicznych przed uszkodzeniami spowodowanymi nagłymi skokami napięcia. Produkt sprawdza się zarówno w instalacjach domowych, jak i przemysłowych - chroni obwody oświetleniowe, systemy alarmowe, napędy bram automatycznych, instalacje grzewcze i klimatyzacyjne oraz układy przetwarzania danych.

Urządzenie działa w systemach AC i DC dzięki połączeniu typu Y, które integruje funkcje dwóch torów ochronnych w jednej kompaktowej obudowie. Konstrukcja oparta na iskrznikach gazowych (GDT) i warystorach zapewnia wielopoziomową absorpcję energii udarowej. Wbudowany układ monitoringu termicznego stale kontroluje stan elementów ochronnych - gdy temperatura przekroczy bezpieczny limit, specjalny komponent automatycznie odłącza ogranicznik od chronionego obwodu, zapobiegając awarii całej instalacji.

Sygnalizacja optyczna realizowana jest przez diodę LED - normalna praca sygnalizowana jest świeceniem ciągłym, natomiast wykrycie nieprawidłowości powoduje miganie diody. Dla potrzeb zdalnego monitoringu dostępna jest wersja VF…-FS wyposażona w styk bezpotencjałowy do integracji z systemami BMS lub alarmowymi.

Parametry eksploatacyjne i wymiary

Urządzenie pracuje przy napięciu nominalnym 230 V AC oraz 350 V DC, utrzymując ciągłe napięcie robocze na poziomie maksymalnie 255 V AC. Prąd znamionowy obciążenia wynosi 20 A, co pozwala na skuteczną ochronę odbiorników jednofazowych o mocy do 3 kW - typowe zastosowanie to piece akumulacyjne, klimatyzatory czy większe układy grzewcze.

Poziom ochrony przy udarze kombinowanym (1.2/50 µs, 8/20 µs) wynosi 1 kV dla toru L-N oraz 1,4 kV dla L-PE/N-PE. Nominalny prąd upływu impulsowego (8/20) osiąga 2,5 kA, co zapewnia skuteczną absorpcję energii even­tualnych przepięć atmosferycznych i łączeniowych.

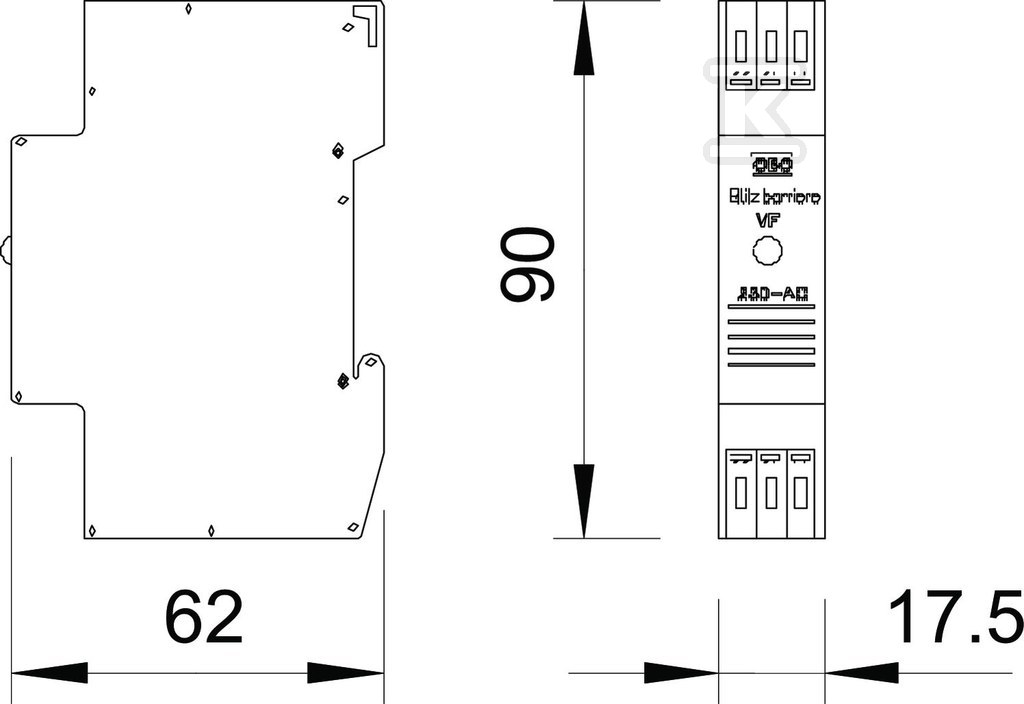

Obudowa ma szerokość zaledwie 17,5 mm, co pozwala na ekonomiczne zagospodarowanie przestrzeni w rozdzielnicy. Stopień ochrony IP20 oznacza obudowę zamkniętą chroniącą przed dotknięciem palcem i ciałami stałymi >12,5 mm - urządzenie jest przeznaczone do montażu wewnątrz rozdzielnic.

Montaż i kompatybilność

Montaż odbywa się przez wsunięcie na symetryczną szynę DIN 35 mm - standard stosowany w większości rozdzielnic elektrycznych. Bezśrubowe zaciski przyłączeniowe akceptują przewody do 6 mm2, co znacząco przyspiesza instalację i eliminuje konieczność stosowania narzędzi specjalistycznych. Zaciski działają na zasadzie push-in, umożliwiając szybkie podłączenie zarówno jedno-, jak i wielodrutowych przewodów miedzianych.

Dla aplikacji wymagających tłumienia zakłóceń wysokiej częstotliwości producent przewiduje opcjonalne użycie filtra sieciowego C/RF 10 (In = 10 A), który montuje się szeregowo z VF230/20 - rozwiązanie przydatne przy zasilaniu urządzeń audio lub telekomunikacyjnych.

Waga jednostkowa to około 124 g, a wymiary obudowy pozwalają na efektywne pakowanie: jeden blister mieści się w kartonie zbiorczym mieszczącym do 32 sztuk (1920 sztuk na palecie).
