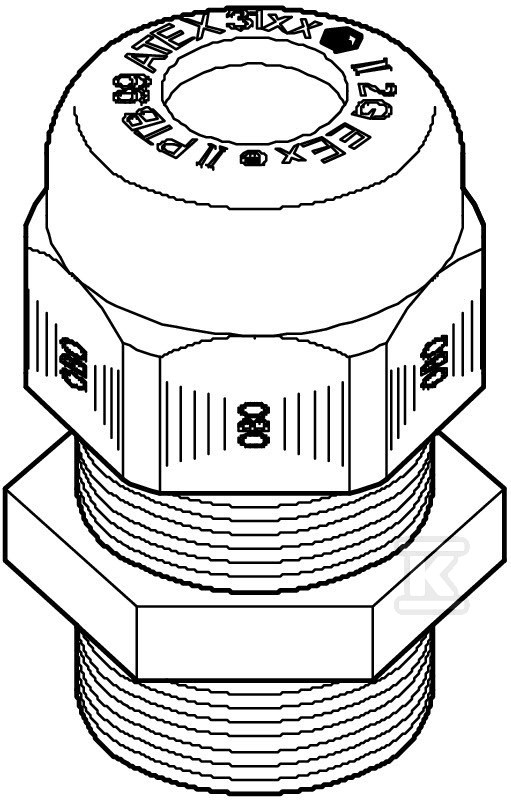

Dławik kablowy - EX typ VTEC EX M20 SW 2050323

Dławik kablowy przeciwwybuchowy z gwintem metrycznym M20

Dławik przeznaczony do wprowadzania kabli do obudów w strefach zagrożonych wybuchem gazu i pyłu. Wykonanie proste z poliamidu PA w kolorze czarnym zapewnia szczelne i trwałe połączenie przy zachowaniu właściwości bezhalogenowych. Uszczelnienie pierścieniowe z kauczuku chloroprenowo-nitrylowego z wtryskanymi wargami uszczelniającymi eliminuje potrzebę dodatkowego pierścienia na gwincie przyłączeniowym.

Konstrukcja jest przeznaczona do pracy w zakresie temperatur od -10 °C do 40 °C i zapewnia stopień ochrony IP68 przy 3 bar, co pozwala na zastosowanie w warunkach narażonych na zapylenie i zachlapanie. Zakres uszczelnienia obejmuje przewody o średnicy 7 ... 12 mm, a gwint metryczny M20 x 1,5 z długością gwintu 9 mm umożliwia szybki montaż w standardowych obudowach przemysłowych.

Konstrukcja materiałowa i szczelność

Korpus wykonano z tworzywa sztucznego poliamid PA w wersji prostej, bez wzmocnienia włóknem szklanym i bez ochrony kabla przed zagięciem. Powierzchnia w stanie surowym, bez dodatkowego zabezpieczenia, zachowuje odporność chemiczną typową dla poliamidu.

Uszczelnienie realizowane jest pierścieniem uszczelniającym, a nie wkładką wieloprzewodową. Dławik nie jest ekranowany, nie posiada odciążenia naprężeń, przeciwnakrętki ani możliwości podziału korpusu. Nie jest przeznaczony do kabli płaskich. Sześciokąt montażowy ma długość przekątnej 27 mm, a szerokość klucza wynosi 24 mm, co ułatwia dokręcanie standardowymi narzędziami. Zalecany moment dokręcenia to ok. 4 Nm.

Zgodność z wymaganiami Ex i certyfikacja

Produkt posiada atest UE dotyczący wzoru konstrukcyjnego dla urządzeń i systemów ochronnych przeznaczonych do zastosowania w obszarach zagrożonych wybuchem zgodnie z dyrektywą 2014/34/EU. Numer świadectwa EG-Baumusterprüfbescheinigung to BKI23ATEX0030 X. Gwint wykonany jest zgodnie z IEC 423.

Dławik dopuszczony jest do stref zagrożonych wybuchem gazu 1 i 2 oraz stref zagrożonych wybuchem pyłu 21 i 22. Wykonanie przeciwwybuchowe potwierdzone jest certyfikacją. Brak odporności na uderzenia i brak wzmocnienia włóknem szklanym określają zakres mechanicznego użytkowania.

Montaż i wymiary praktyczne

Model prosty z gwintem metrycznym M20 x 1,5, skok gwintu 1,5 mm, pozwala na bezpośrednie wkręcenie w otwór obudowy. Długość gwintu 9 mm zapewnia stabilne osadzenie, a całkowita długość zabudowy mieści się w zakresie ok. 23 ... 30 mm. Wymiar E wynosi 27 mm, wymiar L1 to 9 mm, a wymiar L2 to 5 mm.

Dzięki uszczelnieniu IP68 dławik utrzymuje szczelność nawet przy podwyższonym ciśnieniu. Zakres średnic kabla 7 ... 12 mm pozwala na dopasowanie do typowych przewodów instalacyjnych bez konieczności stosowania dodatkowych redukcji.
