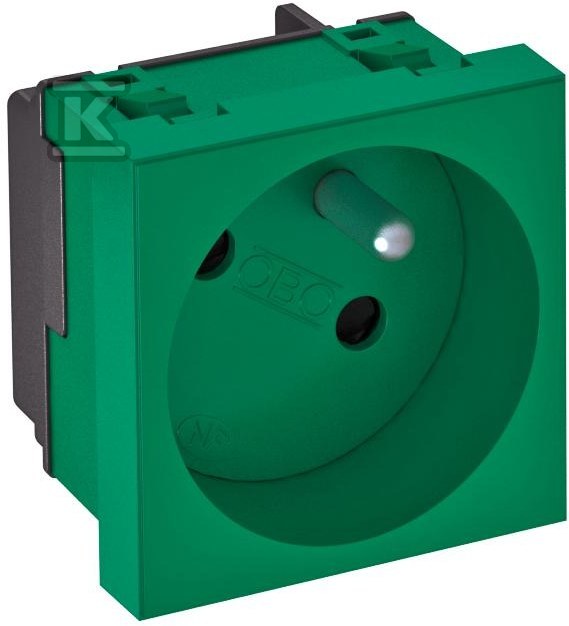

Gniazdo pojedyncze 33°, NF, zielone typ STD-F3 MZGN1 6120226

Gniazdo zasilające 33° z bolcem uziemiającym do kanałów Rapid 45 i systemów podpodłogowych

Do montażu w kanałach Rapid 45, kanałach podparapetowych, kolumnach instalacyjnych, systemach podpodłogowych i Deskboxach służy pojedyncze gniazdo zasilające w wersji 33° z bolcem ochronnym. Wykonanie NF, 2-biegunowe, 16 A / 250 V~, z podwyższonym stopniem ochrony przed dotykiem i obróconą wkładką centralną, zapewnia wygodne użytkowanie w instalacjach przemysłowych i komercyjnych. Kolor zielony RAL 6029 pozwala na rozdzielenie i oznaczenie różnych obwodów prądowych w ramach jednej linii.

Montaż i szybkie podłączenie

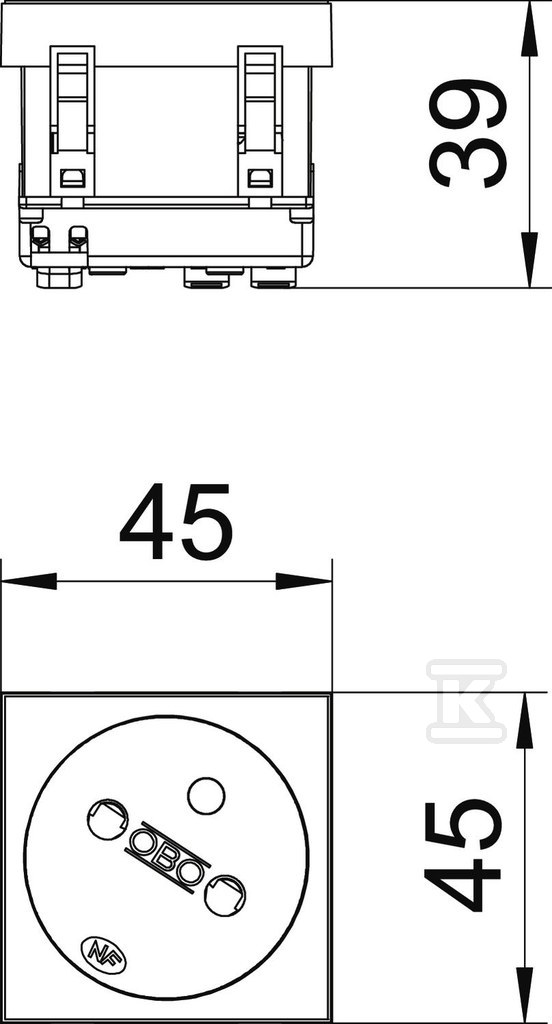

Gniazdo ma wymiary 45 mm szerokości i wysokości oraz głębokość 39 mm i zajmuje 1 moduł. Montaż odbywa się w kanale elektroinstalacyjnym na zasadzie montażu zatrzaskowego, wspieranego przez 4 uchwyty montażowe, co daje pewny i stabilny chwyt w profilu. Połączenie wykonano jako szybkozłączkę samozaciskową, co skraca czas instalacji bez użycia dodatkowych narzędzi. Wkładka centralna jest obrócona, a front ma wykończenie matowe. Brak nadruku, lampki sygnalizacyjnej i pokrywy uchylnej utrzymuje czysty wygląd.

• szybkozłączki do szybkiego podłączenia przewodów
• montaż zatrzaskowy z 4 uchwytami dla stabilności
• obrócona wkładka centralna w wersji 33° do systemów podpodłogowych
• 1 moduł, 45 mm x 45 mm x 39 mm

Budowa i materiały

Korpus wykonano z poliwęglanu, tworzywa bezhalogenowego wg VDE, odpornego na trudne warunki eksploatacji. Powierzchnia ma wykończenie matowe i zabezpieczenie w stanie surowym. Model ze stykiem ochronnym w postaci bolca, bez izolacji mechanizmu i bez mechanizmu wyrzutu wtyczki. Zastosowano zabezpieczenie przed dziećmi. Gniazdo nie ma oświetlenia funkcyjnego, oświetlenia ewakuacyjnego ani lampki sygnalizacyjnej.

Zastosowanie i parametry pracy

Przeznaczone jest do instalacji z napięciem znamionowym 250 V i prądem znamionowym 16 A, z zaciskami przyłączeniowymi zgodnymi z IEC 60884-1. Praca w zakresie temperatur od -5 °C do 40 °C. Wersja NF, bez ochrony przeciwprzepięciowej, bez bezpiecznika miniaturowego i bez przełącznika wł./wył. Jakość potwierdzają zatwierdzenia VDE oraz certyfikat BBJ dla całej grupy. Ślad węglowy CO2 od kołyski po bramę wynosi 0,2032 kg CO2e / 1 sztuka.
