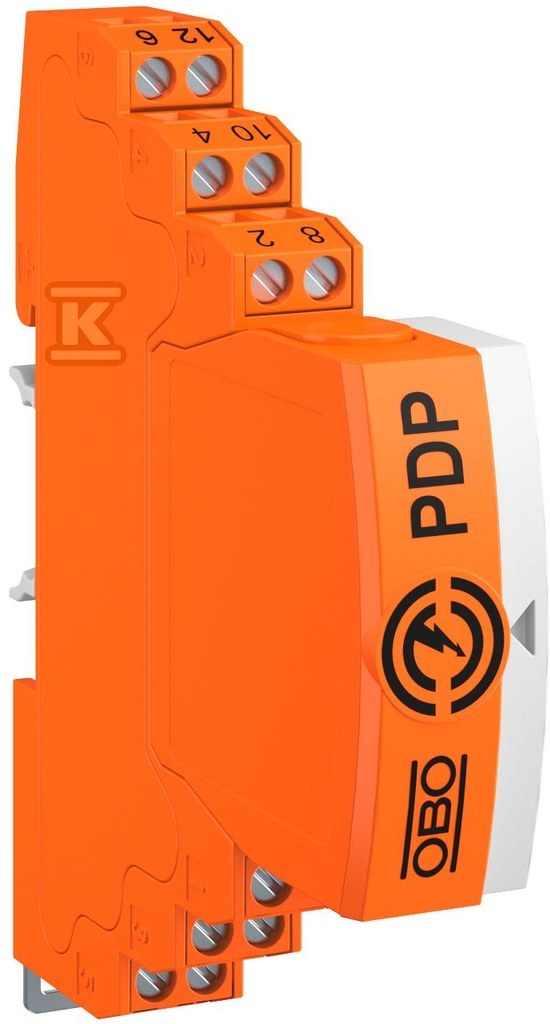

Ochrona linii danych typ: PDP-2-12-D-OS 5080343

Wtykowa ochrona linii danych do pomiarów, sterowania i regulacji

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone jest do ochrony transmisji sygnałów w technologii pomiarowej, kontrolnej i regulacyjnej AKPiA. Rozwiązanie zapewnia bezpośrednie uziemienie ekranu i pracuje w systemach wielordzeniowych bez wprowadzania przerw w sygnale po usunięciu modułu ochronnego. Dzięki małej szerokości całkowitej 12,5 mm łatwo mieści się w gęsto zabudowanych rozdzielnicach, a uniwersalna konstrukcja pozwala na zastosowanie zarówno w ochronie odgromowej, jak i przepięciowej urządzeń komunikacyjnych.

Budowa i montaż

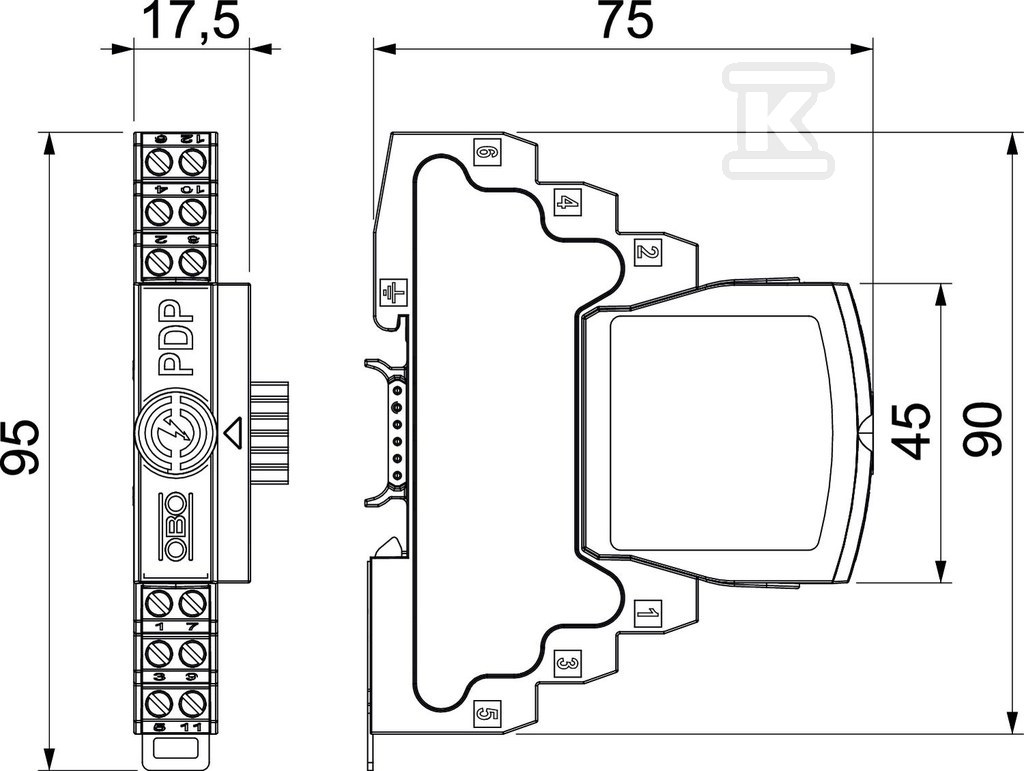

Urządzenie montuje się na szynie DIN TH-35 mm. Uziemienie realizowane jest bezpośrednio, z możliwością połączenia za pomocą szyny lub przewodu połączeniowego. Kompaktowa obudowa o szerokości 12,5 mm ułatwia zabudowę w szafach sterowniczych i rozdzielniach pomiarowych. Sygnalizacja zadziałania na urządzeniu nie jest przewidziana, co upraszcza konstrukcję i ogranicza liczbę elementów wizualnych w polu.

Parametry pracy i odporność na przepięcia

Zabezpieczenie pracuje przy najwyższym napięciu trwałej pracy AC 12 V i DC 16 V, co odpowiada typowym poziomom zasilania i sygnałów w instalacjach pomiarowych. Poziom ochrony żyła/ziemia wynosi 850 V, a żyła/żyła 130 V, przy znamionowym prądzie wyładowczym o wartości szczytowej 10 kA w kształcie fali 8/20. Zakres częstotliwości przenoszenia sygnału obejmuje 0 ... 100 MHz, przy częstotliwości granicznej 100 MHz, co pozwala na bezstratną transmisję danych w sieciach przemysłowych.

Zastosowanie w systemach wielordzeniowych i AKPiA

Produkt przeznaczony jest do uniwersalnej ochrony odgromowej i przepięciowej urządzeń transmisji danych w technologii AKPiA. Sprawdzi się w instalacjach z wieloma żyłami sygnałowymi, gdzie wymagane jest bezpośrednie uziemienie ekranu i zachowanie ciągłości komunikacji. Brak przerw w sygnale po wyjęciu modułu ochronnego podnosi dostępność systemu, a szeroki zakres częstotliwości zapewnia kompatybilność z typowymi protokołami pomiarowymi i sterowniczymi.
