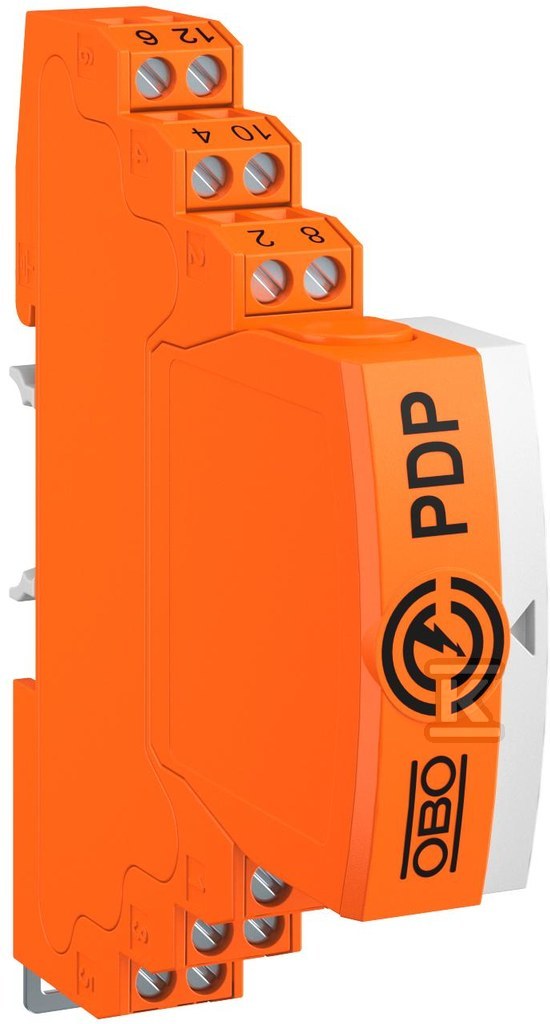

Ochrona linii danych typ: PDP-2-12-I-OS 5080351

Wtykowa ochrona linii danych do pomiarów, sterowania i regulacji

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone do technologii pomiarowej, kontrolnej i regulacyjnej. Rozwiązanie dla systemów wielordzeniowych z bezpośrednim uziemieniem ekranu. Uziemienie realizowane jest za pomocą szyny lub przewodu połączeniowego, co ułatwia integrację w rozdzielnicach i szafach AKPiA. Kompaktowa budowa przy szerokości całkowitej 12,5 mm pozwala na gęste upakowanie modułów na szynie DIN TH-35 mm bez utraty dostępności systemu.

Konstrukcja, montaż i uziemienie

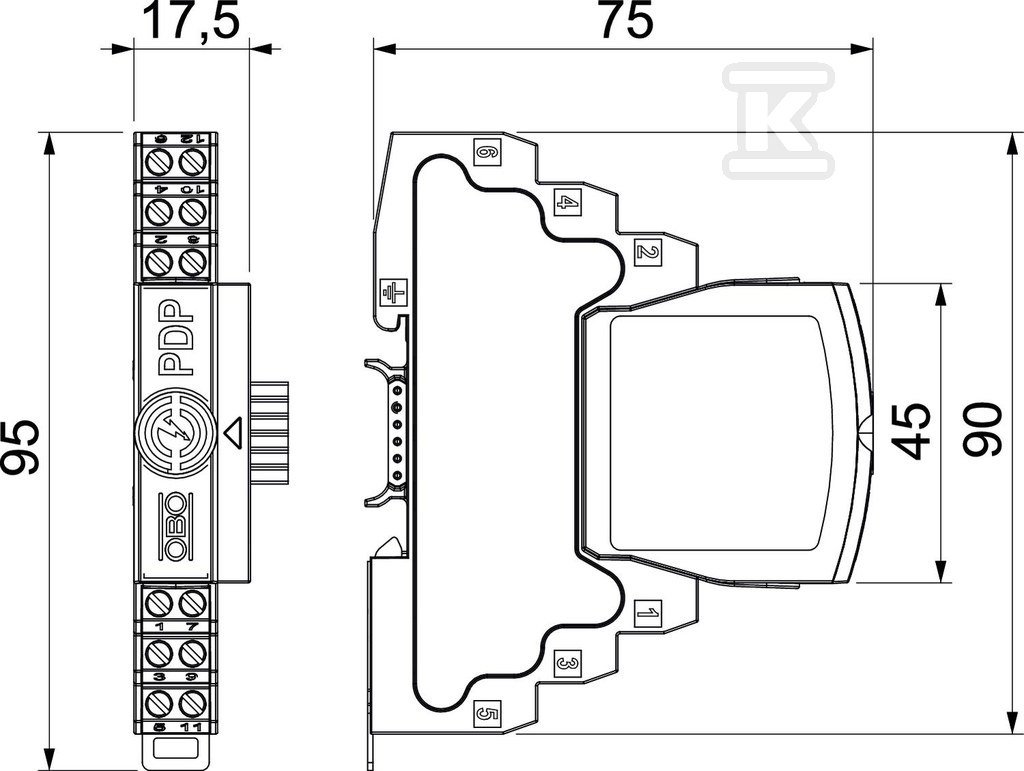

Urządzenie ma formę wtyku montowanego na szynie montażowej DIN TH-35 mm. Bezpośrednie uziemienie ekranu ogranicza impedancję ścieżki odprowadzenia prądu przepięcia. Możliwość podłączenia uziemienia zarówno przez szynę montażową, jak i dedykowany przewód połączeniowy daje elastyczność przy różnych układach rozdzielczych. Mała szerokość całkowita ułatwia rozbudowę zabezpieczeń w istniejących instalacjach bez konieczności przebudowy szyny.

Parametry elektryczne i pasmo pracy

Zabezpieczenie pracuje w zakresie częstotliwości 0 ... 100 MHz przy częstotliwości granicznej 100 MHz, co pozwala na transmisję sygnałów pomiarowych i komunikacyjnych bez istotnego tłumienia. Najwyższe napięcie trwałej pracy wynosi 12 V AC i 16 V DC. Poziom ochrony żyła/żyła to 130 V, a żyła/ziemia 1600 V. Znamionowy prąd wyładowczy o wartości szczytowej 10 kA przy kształcie fali 8/20 µs zapewnia skuteczne odprowadzenie energii przepięć. Konstrukcja typu 1+2 / D1+C2 klasyfikuje moduł do ochrony odgromowej i przepięciowej w instalacjach danych.

Zastosowanie w technologii AKPiA i transmisji danych

Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Sprawdzi się w liniach pomiarowych, magistralach sterowniczych i połączeniach kontrolno-regulacyjnych, gdzie wymagana jest ciągłość sygnału. Wysoka dostępność systemu wynika z rozwiązania, które nie wprowadza przerw w sygnale bez modułu ochronnego. Możliwość zdalnej sygnalizacji poprzez zasilacz PDP-PS ułatwia monitoring stanu zabezpieczeń w rozproszonych instalacjach przemysłowych.
