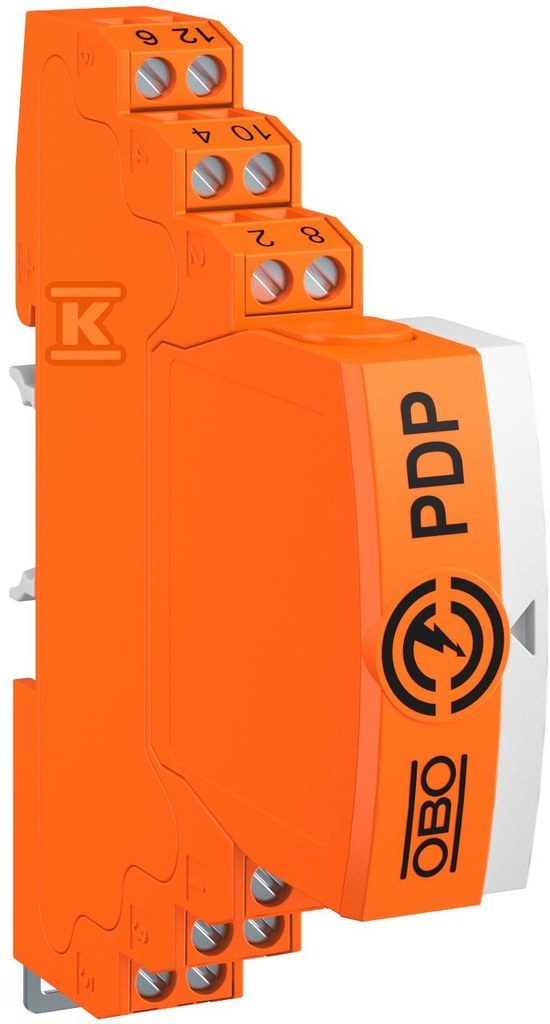

Ochrona linii danych typ: PDP-2-24-D-OS 5080345

Wtykowe zabezpieczenie linii danych 24 V do systemów pomiarowych i AKPiA

Wtykowy moduł ochronny przeznaczony do uniwersalnej ochrony odgromowej i przepięciowej urządzeń transmisji danych w technologii automatyki, pomiarów, kontroli i regulacji. Rozwiązanie typu 1+2 / D1+C2 sprawdza się w wielordzeniowych systemach sygnałowych, gdzie wymagana jest ciągłość komunikacji bez przerywania toru pomiarowego. Bezpośrednie uziemienie ekranu oraz możliwość podłączenia uziemienia szyną lub przewodem połączeniowym ułatwiają integrację w rozdzielnicach AKPiA.

Zastosowanie w technologiach pomiarowych, kontrolnych i regulacyjnych

Urządzenie zabezpiecza linie danych w instalacjach pomiarowo-kontrolnych, gdzie sygnały o niskim poziomie napięcia muszą pozostać nienaruszone nawet przy wystąpieniu przepięć atmosferycznych lub łączeniowych. Konstrukcja wtykowa pozwala na szybką wymianę bez demontażu okablowania, a brak sygnalizacji zadziałania upraszcza budowę kompaktowych zestawów. Mała szerokość całkowita 12,5 mm ogranicza zajętość na szynie DIN, co jest istotne w gęsto zabudowanych szafach sterowniczych. Dzięki temu system zachowuje wysoką dostępność - sygnał nie jest przerywany bez modułu ochronnego.

Ochrona przepięciowa i praca w paśmie częstotliwości

Moduł jest badany zgodnie z DIN EN 61643-21 w klasach D1 i C2. Znamionowy prąd wyładowczy 10 kA przy kształcie fali 8/20 µs dotyczy zarówno połączenia żyła-żyła, jak i żyła-ziemia, a maksymalny całkowity prąd odprowadzany sięga 20 kA. Prąd udarowy Iimp wynosi 2,5 kA. Poziom ochrony na połączeniu żyła-żyła to 150 V, a żyła-ziemia 850 V, co ogranicza amplitudę przepięć docierających do aparatury pomiarowej. Najwyższe napięcie trwałej pracy wynosi 30 V DC i 21 V AC, co odpowiada typowym obwodom 24 V stosowanym w AKPiA. Zakres częstotliwości 0 ... 100 MHz z częstotliwością graniczną 100 MHz zapewnia przepustowość dla standardowych sygnałów transmisji danych bez istotnego tłumienia.

Montaż i konstrukcja

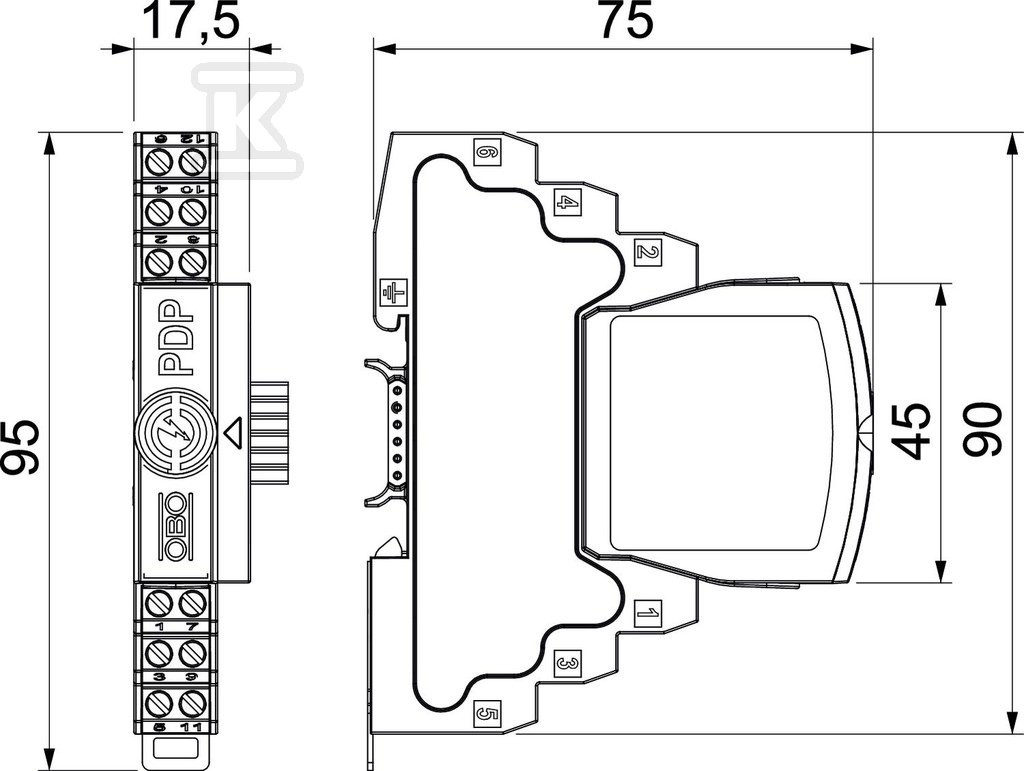

Montaż odbywa się na szynie montażowej DIN TH-35 mm, co jest standardem w rozdzielnicach przemysłowych. Uziemienie ekranu realizowane jest bezpośrednio, a połączenie z potencjałem ochronnym można wykonać szyną lub dedykowanym przewodem. Kompaktowa budowa i wtykowy mechanizm montażowy skracają czas instalacji i serwisowania. Brak optycznej i zdalnej sygnalizacji zadziałania upraszcza okablowanie w miejscach, gdzie priorytetem jest minimalizacja liczby styków pomocniczych.
