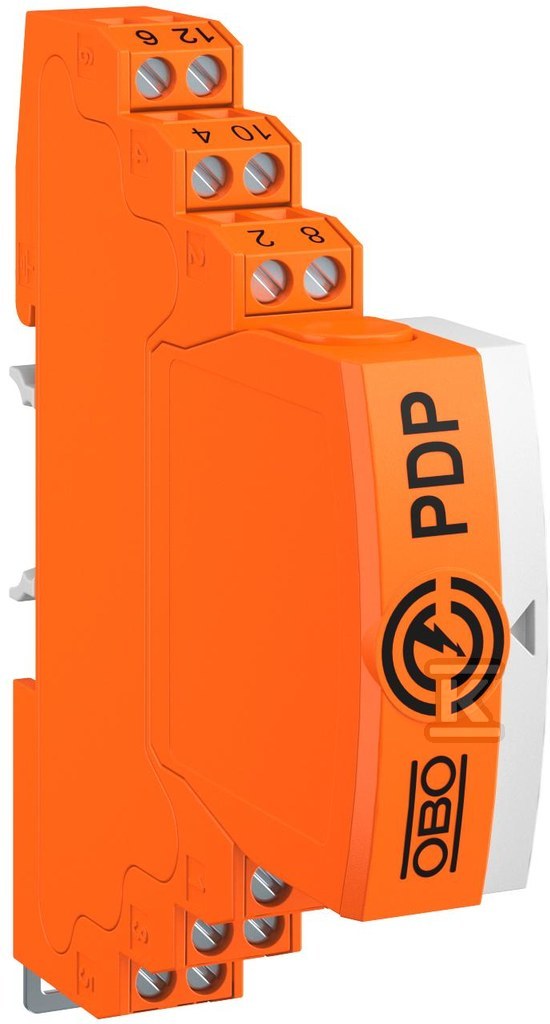

Ochrona linii danych typ: PDP-2-24-I-OS 5080353

Wtykowa ochrona linii danych dla technologii AKPiA i pomiarowej

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone do technologii pomiarowej, kontrolnej i regulacyjnej. Rozwiązanie do systemów wielordzeniowych z zakresem częstotliwości 0 ... 100 MHz i częstotliwością graniczną 100 MHz, dzięki czemu nie wprowadza strat w sygnale transmisyjnym. Mała szerokość całkowita 12,5 mm pozwala na gęste zabudowy na szynie DIN, a konstrukcja wtykowa zapewnia wysoką dostępność systemu bez przerw w sygnale bez modułu ochronnego.

Montaż i konstrukcja

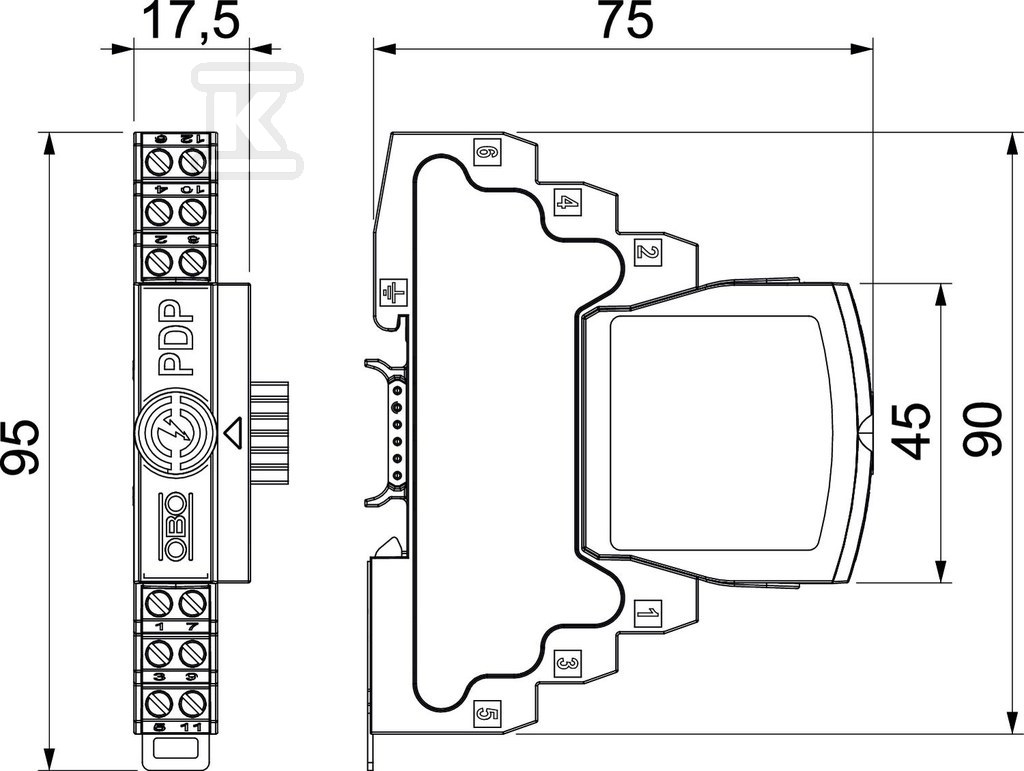

Urządzenie montuje się na szynie montażowej DIN TH-35 mm. Uziemienie możliwe jest za pomocą szyny lub przewodu połączeniowego, wariant z uziemieniem pośrednim. Kompaktowa obudowa 12,5 mm ułatwia instalację w rozdzielnicach AKPiA i szafach sterowniczych, gdzie liczy się oszczędność miejsca. Wtykowa budowa umożliwia szybką wymianę modułu bez demontażu okablowania.

Parametry elektryczne i ochrona przed przepięciami

Zabezpieczenie pracuje przy najwyższym napięciu trwałej pracy DC 30 V i AC 21 V, co odpowiada typowym pętlom pomiarowym 24 V stosowanym w automatyce. Poziom ochrony żyła-żyła wynosi 150 V, a żyła-ziemia 1600 V przy teście C2 10 kV/5 kA. Znamionowy prąd wyładowczy 10 kA 8/20 µs dla połączenia żyła-żyła i żyła-ziemia zapewnia skuteczne odprowadzanie impulsów piorunowych i przepięć łączeniowych. Urządzenie jest testowane wg DIN EN 61643-21 w klasie D1+C2, z maksymalnym impulsowym prądem 2,5 kA i całkowitym prądem odprowadzającym do 20 kA. Brak sygnalizacji zadziałania na urządzeniu, sygnalizacja zdalna możliwa jest w systemie z zasilaczem PDP-PS.

Zastosowanie i integracja w systemach

Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Sprawdzi się w liniach czujników, przetworników, magistral komunikacyjnych i innych obwodów pomiarowo-sterowniczych, gdzie wymagana jest ciągłość transmisji do 100 MHz. W bloku zasilającym PDP-PS można podłączyć do 25 urządzeń PDP-OS, a sygnalizacja zdalna realizowana jest bezpotencjałowym zestykem przełączającym NO/NC. Dzięki bezpośredniemu uziemieniu ekranu i możliwości połączenia ochronnego przez szynę lub przewód, instalacja zachowuje niską impedancję ścieżki odprowadzającej.
