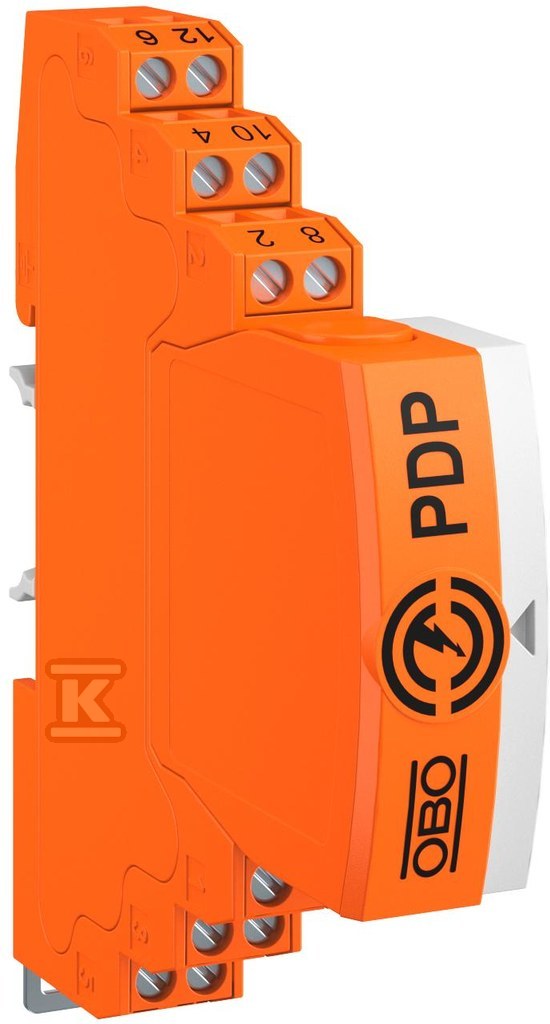

Ochrona linii danych typ: PDP-2-48-D-OS 5080347

Wtykowa ochrona linii danych 48 V dla pomiarów, sterowania i regulacji

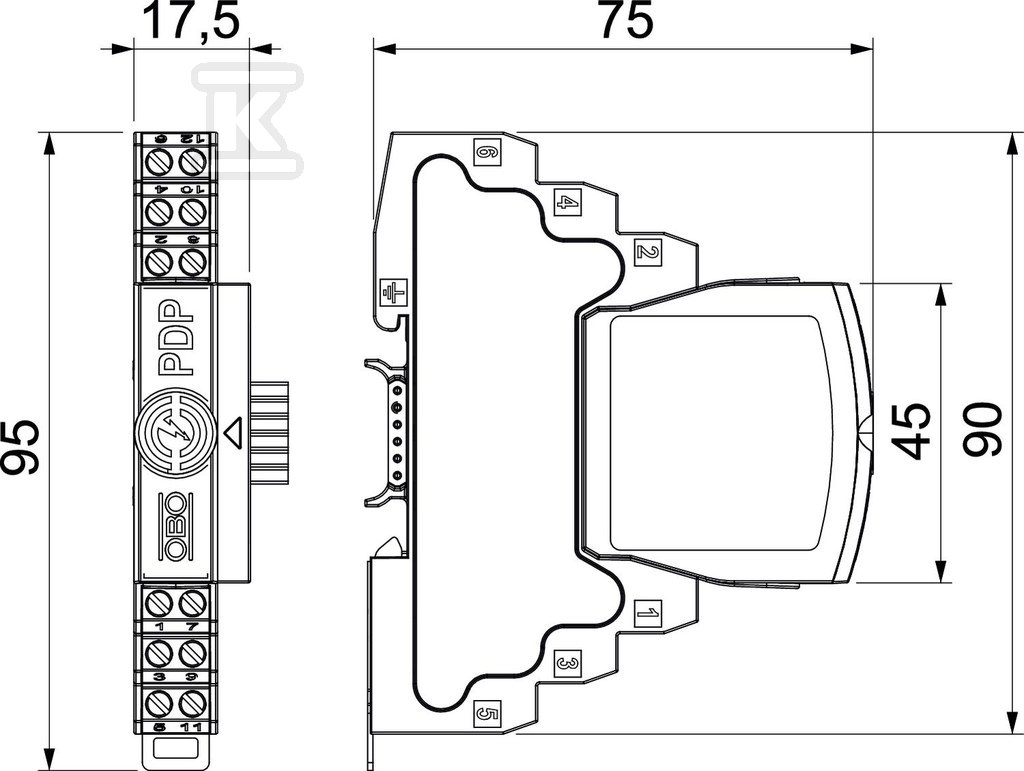

Wtykowe zabezpieczenie linii danych klasy 1+2 / D1+C2 przeznaczone do technologii pomiarowej, kontrolnej i regulacyjnej. Rozwiązanie do systemów wielordzeniowych. Dzięki małej szerokości całkowitej ok. 12,5 mm pozwala na gęste zabudowy na szynie DIN w szafach AKPiA i rozdzielnicach teletransmisyjnych.

Konstrukcja i montaż

Urządzenie montuje się na szynie montażowej DIN TH-35 mm. Wtykowa budowa ułatwia szybką wymianę modułu w czasie prac serwisowych bez demontażu okablowania. Ekran kabla jest uziemiany bezpośrednio, a uziemienie można zrealizować szyną lub przewodem połączeniowym, co daje elastyczność w różnych układach rozdzielczych. Brak sygnalizacji zadziałania na urządzeniu upraszcza obudowę i ogranicza liczbę elementów czołowych.

Parametry pracy i kompatybilność sygnału

Zabezpieczenie pracuje w zakresie częstotliwości 0 … 100 MHz z częstotliwością graniczną 100 MHz, co zapewnia przejście sygnałów transmisyjnych bez istotnych strat w typowych sieciach pomiarowych i przemysłowych. Najwyższe napięcie trwałej pracy wynosi 52 V DC i 37 V AC, co odpowiada zasilaniu i sygnałom w obwodach 48 V stosowanych w AKPiA.

Poziom ochrony żyła-żyła to ok. 170 V, a żyła-ziemia ok. 850 V, przy znamionowym prądzie wyładowczym 10 kA w impulsie 8/20 µs. Klasa 1+2 / D1+C2 oznacza skuteczność zarówno przy bezpośrednich wyładowaniach atmosferycznych, jak i przy przepięciach łączeniowych.

Zastosowanie i korzyści instalacyjne

Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Sprawdzi się w liniach pomiarowych, magistralach sterowniczych i systemach regulacyjnych, gdzie wymagana jest ciągłość komunikacji przy jednoczesnej odporności na przepięcia.

• ochrona wielordzeniowych linii danych bez degradacji sygnału w paśmie do 100 MHz,
• możliwość podłączenia uziemienia szyną lub przewodem,
• montaż na standardowej szynie DIN TH-35 mm i bardzo mała szerokość zabudowy,
• wysoka dostępność systemu dzięki braku przerwy w sygnale po demontażu modułu ochronnego.

Rozwiązanie jest przeznaczone dla instalatora szukającego szybkiego montażu i pewnego uziemienia oraz dla użytkownika końcowego oczekującego stabilnej transmisji danych w środowisku narażonym na przepięcia.
