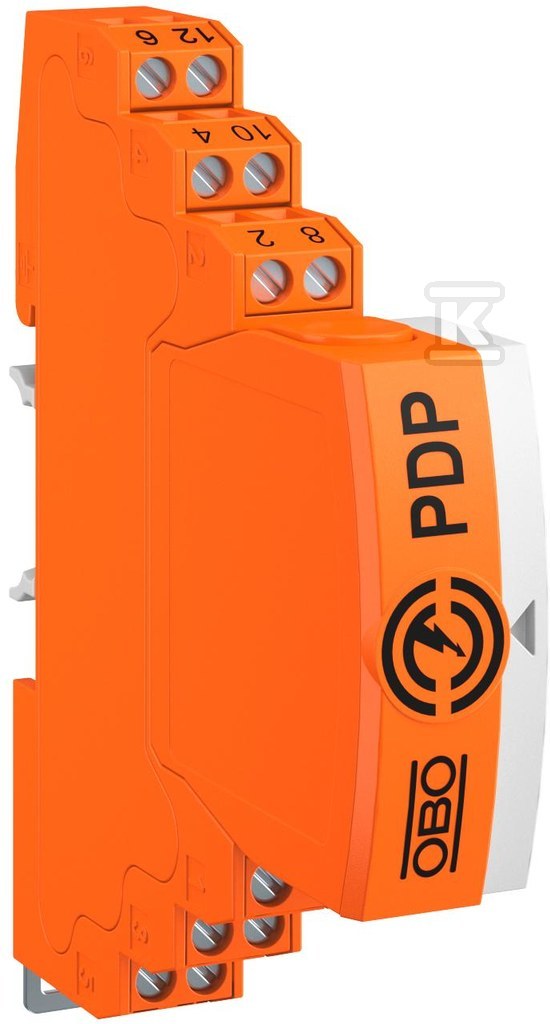

Ochrona linii danych typ: PDP-2-48-I-OS 5080355

Wtykowa ochrona linii danych dla technologii pomiarowej, kontrolnej i regulacyjnej

Urządzenie typu 1+2 / D1+C2 przeznaczone jest do uniwersalnej ochrony odgromowej i przepięciowej instalacji transmisji danych w systemach AKPiA. W formie wtykowego modułu do systemów wielordzeniowych zapewnia ciągłość sygnału bez przerw w pracy, nawet po zadziałaniu zabezpieczenia. Dzięki bezpośredniemu uziemieniu ekranu i możliwości podłączenia uziemienia przez szynę DIN lub przewód połączeniowy sprawdza się tam, gdzie wymagana jest niezawodna ochrona obwodów pomiarowych i sterowniczych przy zachowaniu szerokiego pasma przenoszenia.

Konstrukcja, montaż i dostępność systemu

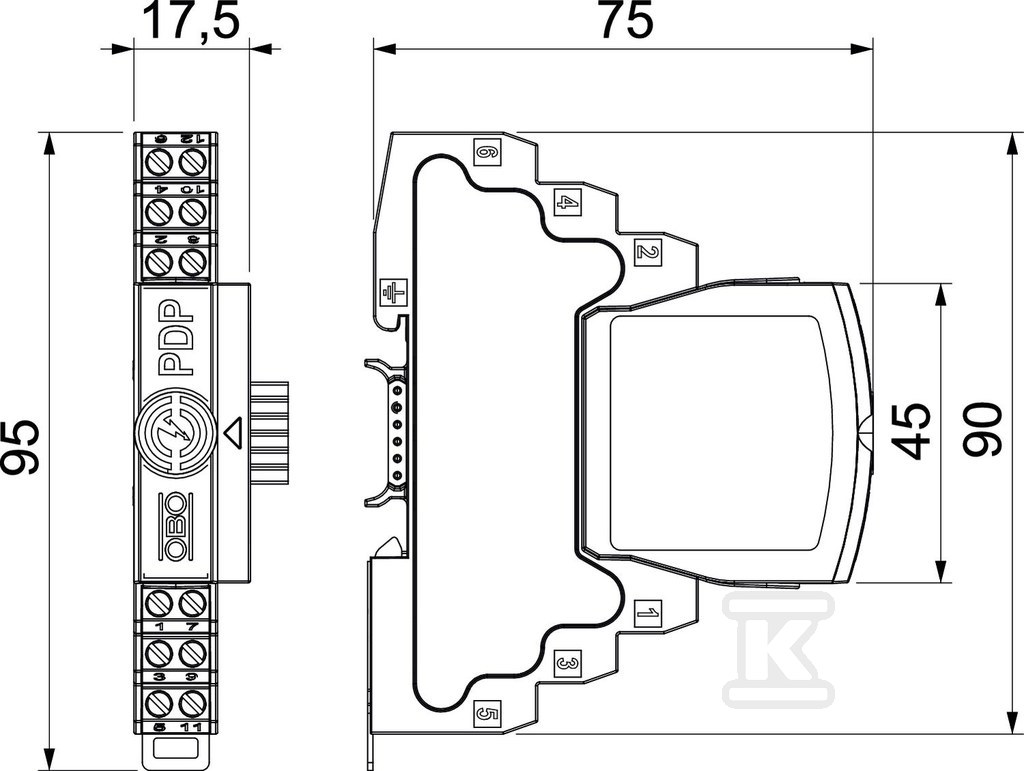

Moduł montuje się na szynie montażowej DIN TH-35 mm. Całkowita szerokość wynosi 12,5 mm, co pozwala na gęste zabudowy w rozdzielnicach. Rozwiązanie wtykowe umożliwia szybką wymianę bez przerywania okablowania, a konstrukcja bez modułu ochronnego nie wprowadza przerwy w sygnale. Wersja z oznaczeniem -I realizuje uziemienie pośrednie, co jest typowe dla aplikacji z ekranem wymagającym separacji od potencjału ochronnego. Uziemienie można wykonać przez szynę lub dedykowany przewód połączeniowy.

Sygnalizacja stanu jest realizowana poza obudową. Wersja -OS umożliwia sygnalizację optyczną, a zdalna informacja o zadziałaniu jest dostępna poprzez zasilacz PDP-PS. Do jednego zasilacza można podłączyć blok maksymalnie 25 urządzeń przeciwprzepięciowych, a sygnał jest przekazywany bezpotencjałowym stykiem przełączającym NO/NC.

Ochrona przepięciowa i parametry pracy

Urządzenie jest badane zgodnie z DIN EN 61643-21 w klasach D1 i C2. Znamionowy prąd wyładowczy dla połączenia żyła-żyła i żyła-uziemienie wynosi 10 kA przy kształcie fali 8/20 µs, a impulsowy prąd udarowy Iimp to 2,5 kA. Całkowity maksymalny prąd odprowadzany Itotal sięga 20 kA, co zapewnia skuteczność przy silnych wyładowaniach atmosferycznych.

Najwyższe napięcie trwałej pracy to 52 V DC oraz 37 V AC, co odpowiada typowym poziomom zasilania i sygnałów w instalacjach przemysłowych. Poziom ochrony dla połączenia żyła-żyła wynosi 170 V, a dla żyła-uziemienie 1600 V, co ogranicza przepięcia docierające do chronionego sprzętu. Parametry te utrzymują integralność sygnału w szerokim zakresie częstotliwości od 0 do 100 MHz, przy częstotliwości granicznej 100 MHz.

Zastosowanie w systemach pomiarowych i transmisji danych

Urządzenie jest przeznaczone do ochrony urządzeń transmisji danych w technologii AKPiA, w tym systemów wielordzeniowych, gdzie wymagana jest ochrona zarówno żył sygnałowych, jak i ekranu.

Mała szerokość, montaż na szynie DIN oraz możliwość zdalnego monitorowania stanu przez zasilacz PDP-PS sprawiają, że moduł jest praktyczny zarówno dla instalatora, jak i dla użytkownika końcowego. Wysoka dostępność systemu, brak przerw w sygnale oraz bezpośrednie uziemienie ekranu czynią go uniwersalnym elementem ochrony odgromowej i przepięciowej w rozdzielnicach pomiarowo-sterowniczych.
