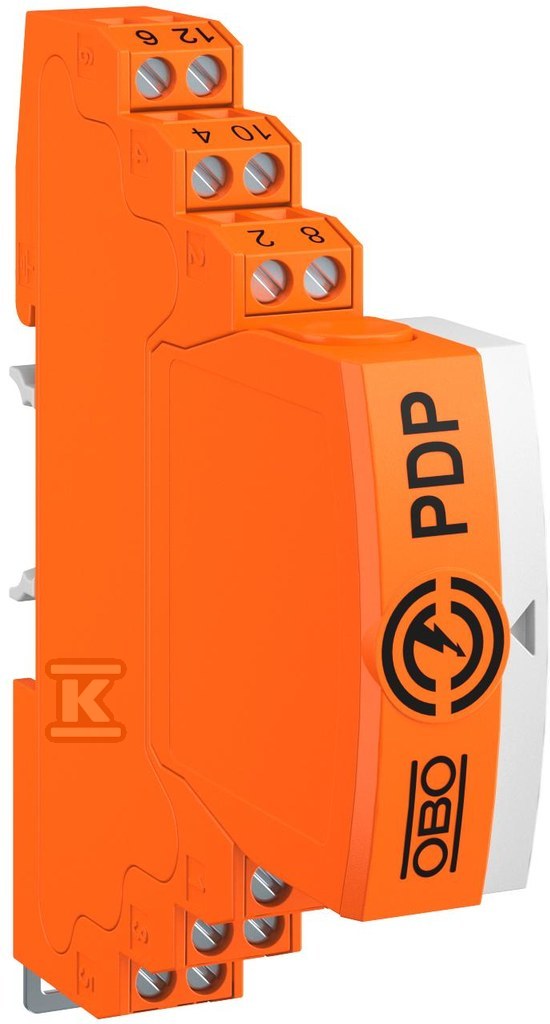

Ochrona linii danych typ: PDP-2-5-D-OS 5080341

Wtykowe zabezpieczenie linii danych do technologii pomiarowej, kontrolnej i regulacyjnej

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone jest do ochrony transmisji sygnałowych w instalacjach AKPiA, pomiarowych, kontrolnych i regulacyjnych. Rozwiązanie pracuje w systemach wielordzeniowych i zapewnia bezpośrednie uziemienie ekranu, co ogranicza przenoszenie zakłóceń i przepięć na urządzenia końcowe. Dzięki konstrukcji wtykowej montaż i ewentualna wymiana odbywają się bez przerywania okablowania, a niewielka szerokość całkowita 12,5 mm pozwala na gęste zabudowy na szynie.

Brak sygnalizacji optycznej i zdalnej upraszcza zabudowę w szafach, w których priorytetem jest kompaktowość i transparentność pracy. Urządzenie nie wprowadza przerwy w sygnale w stanie bezawaryjnym, co przekłada się na wysoką dostępność systemu transmisji danych.

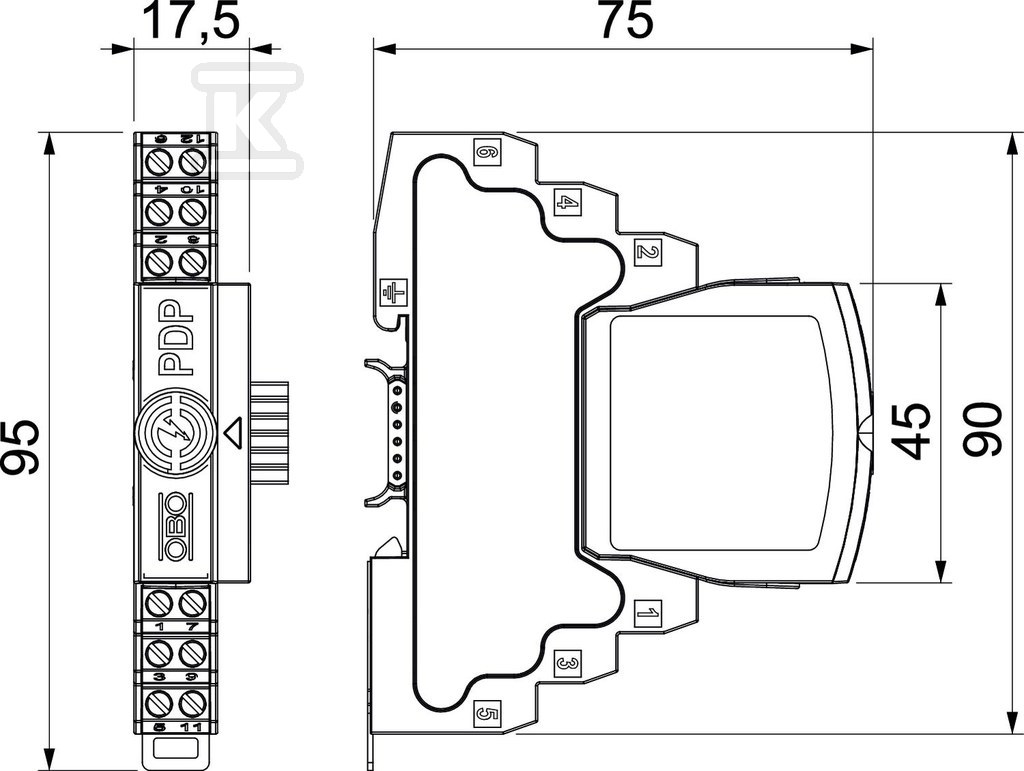

Budowa i montaż

Zabezpieczenie montuje się na szynie montażowej DIN TH-35 mm, standardowej w rozdzielnicach przemysłowych i szafach sterowniczych. Mała szerokość 12,5 mm ułatwia integrację z innymi modułami przeciwprzepięciowymi i zasilającymi w ograniczonej przestrzeni.

Konstrukcja wtykowa umożliwia szybką wymianę modułu bez demontażu linii. Brak sygnalizacji zadziałania na urządzeniu oznacza, że kontrola stanu odbywa się w sposób pasywny, co w praktyce ogranicza liczbę elementów wizualnych w gęsto upakowanej szafie.

Parametry elektryczne i ochrona przepięciowa

Urządzenie pracuje z najwyższym napięciem ciągłym 4,2 V AC oraz 6 V DC, co odpowiada typowym poziomom sygnałów pomiarowych i komunikacyjnych w technice AKPiA. Znamionowy prąd wyładowczy o wartości szczytowej 10 kA przy kształcie fali 8/20 zapewnia skuteczne odprowadzanie energii przepięć pochodzących od wyładowań atmosferycznych i łączeniowych.

Poziom ochrony żyła/ziemia wynosi 850 V, a poziom ochrony żyła/żyła jest określony na 100 V w danych ETIM. W warunkach testu C2 10 kV/5 kA dokumentacja producenta podaje poziom napięcia ochronnego żyła-żyła na poziomie 140 V. Zakres częstotliwości pracy obejmuje 0 ... 100 MHz przy częstotliwości granicznej 100 MHz, co pozwala na zastosowanie w szybkich liniach transmisji danych bez istotnej degradacji sygnału.

Zastosowanie i korzyści instalacyjne

Rozwiązanie sprawdza się jako uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Typowe zastosowania to:

• ochrona linii pomiarowych i sterowniczych w obiektach przemysłowych
• zabezpieczenie komunikacji w systemach wielordzeniowych

Dzięki szerokiemu zakresowi częstotliwości do 100 MHz moduł pozostaje transparentny dla sygnałów cyfrowych i analogowych. Kompaktowa budowa i montaż na szynie DIN ułatwiają planowanie rozdzielnicy.
