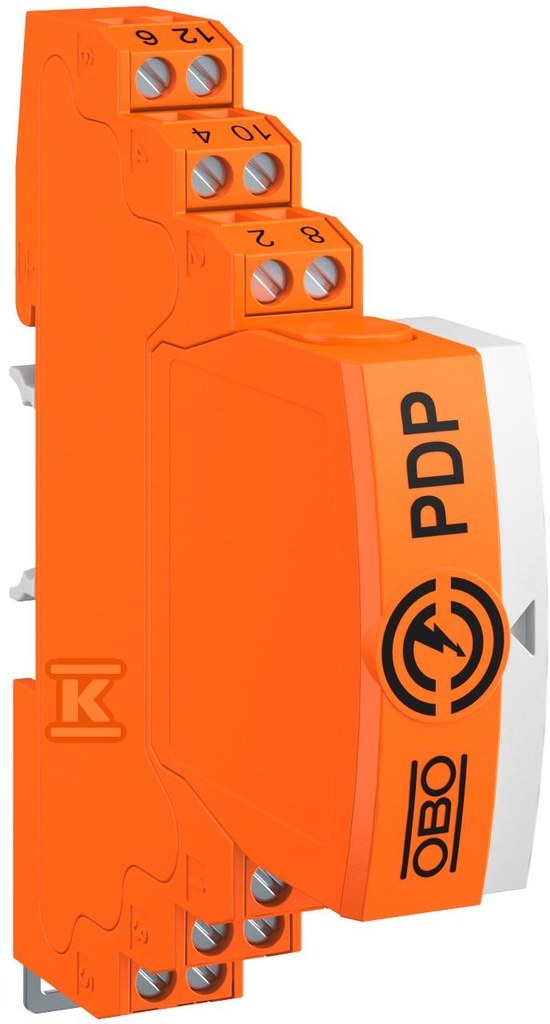

Ochrona linii danych typ: PDP-2-5-I-OS 5080349

Wtykowa ochrona linii danych do technologii pomiarowej, kontrolnej i regulacyjnej

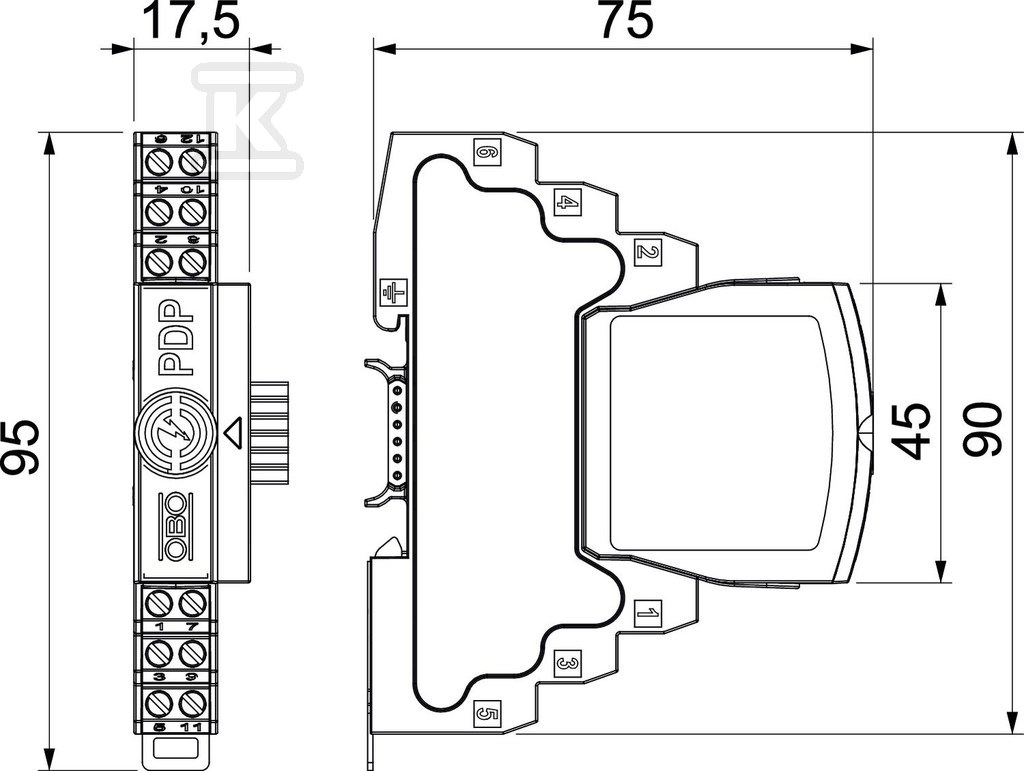

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone jest do uniwersalnej ochrony odgromowej i przepięciowej urządzeń transmisji danych w systemach AKPiA. Rozwiązanie sprawdza się w instalacjach pomiarowych, kontrolnych i regulacyjnych, gdzie wymagana jest ciągłość sygnału przy jednoczesnej odporności na przepięcia pochodzące z sieci zasilającej i wyładowań atmosferycznych. Konstrukcja wtykowa umożliwia szybką wymianę modułu bez przerywania okablowania, a niewielka szerokość całkowita 12,5 mm ułatwia zabudowę w gęsto upakowanych rozdzielnicach.

Budowa, montaż i uziemienie

Urządzenie montuje się na szynie DIN TH-35 mm, co jest standardem w szafach sterowniczych i rozdzielnicach przemysłowych. Wersja do systemów wielordzeniowych zapewnia bezpośrednie uziemienie ekranu, a uziemienie samego ogranicznika można wykonać za pomocą szyny montażowej lub przewodu połączeniowego. Wtykowy mechanizm pozwala na instalację bez dodatkowych narzędzi, a wysoka dostępność systemu wynika z faktu, że w stanie bezawaryjnym sygnał przechodzi bez strat, bez konieczności stosowania dodatkowego modułu ochronnego.

Sygnalizacja stanu realizowana jest w sposób optyczny oraz zdalnie poprzez zasilacz PDP-PS. Brak lokalnego wskaźnika mechanicznego na obudowie ogranicza liczbę elementów ruchomych, a informacja o zadziałaniu jest dostępna w układzie zasilania, co jest wygodne w szafach z ograniczonym dostępem wzrokowym.

Parametry elektryczne i zakres pracy

Zabezpieczenie pracuje w zakresie częstotliwości 0 … 100 MHz z częstotliwością graniczną 100 MHz, co pozwala na zastosowanie w szybkich liniach transmisji danych bez istotnego tłumienia sygnału. Najwyższe napięcie trwałej pracy wynosi 4,2 V AC oraz 6 V DC, co odpowiada typowym poziomom sygnałów pomiarowych i sterowniczych w technice AKPiA.

Poziom ochrony żyła/ziemia to 1600 V, a poziom ochrony żyła/żyła to 100 V, przy znamionowym prądzie wyładowczym 10 kA w przebiegu 8/20 µs. Parametry te klasyfikują urządzenie jako typ 1+2 / D1+C2, czyli nadające się zarówno do ochrony podstawowej, jak i do ochrony przeciwprzepięciowej w liniach sygnałowych.

Zastosowanie w praktyce instalacyjnej

Urządzenie jest przeznaczone do ochrony uniwersalnych linii danych w obiektach przemysłowych, gdzie sygnały pomiarowe muszą pozostać stabilne mimo zakłóceń atmosferycznych i łączeniowych. Dzięki kompatybilności z systemami wielordzeniowymi i możliwości uziemienia ekranu bezpośrednio w miejscu instalacji ogranicza się pętle masy i zakłócenia wspólne.

Instalatorzy docenią prostotę wymiany wtykowej oraz brak konieczności przerywania ciągłości sygnału podczas prac serwisowych. Dla użytkownika końcowego oznacza to wyższą niezawodność transmisji danych i mniejsze ryzyko uszkodzenia delikatnych przetworników, sterowników i rejestratorów w technologii AKPiA.
