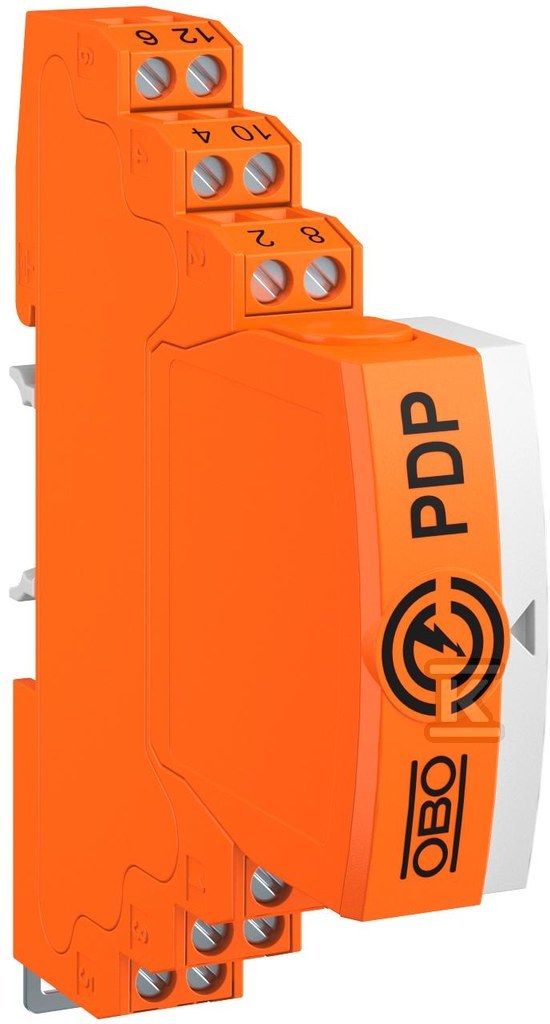

Ochrona linii danych typ: PDP-2x2-12-D-OS 5080359

Wtykowa ochrona linii danych do technologii pomiarowej, kontrolnej i regulacyjnej

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone do systemów wielordzeniowych w technologii AKPiA. Rozwiązanie zapewnia bezpośrednie uziemienie ekranu i uniwersalną ochronę odgromową oraz przepięciową urządzeń transmisji danych. Dzięki małej szerokości całkowitej 12,5 mm urządzenie mieści się w gęsto zabudowanych rozdzielnicach, a konstrukcja wtykowa ułatwia serwis i wymianę bez przerywania ciągłości instalacji. Zastosowanie w pomiarze, sterowaniu i regulacji wynika z szerokiego pasma pracy i zachowania integralności sygnału.

Konstrukcja, montaż i uziemienie

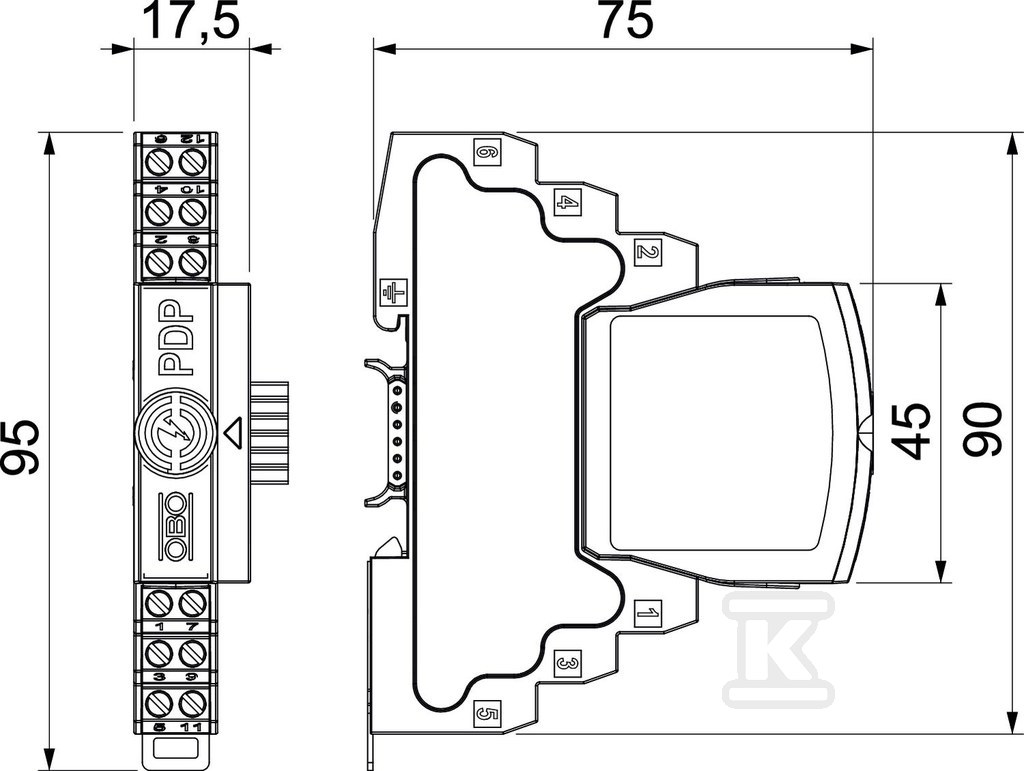

Urządzenie montuje się na szynie DIN TH-35 mm. Szerokość 12,5 mm pozwala na instalację wielu modułów w ograniczonej przestrzeni. Ekran linii może być uziemiony bezpośrednio, a uziemienie jest możliwe za pomocą szyny lub przewodu połączeniowego, co daje elastyczność w różnych układach rozdzielnicy.

Brak sygnalizacji zadziałania na urządzeniu upraszcza obudowę i ogranicza liczbę elementów mechanicznych. Wtykowa budowa wspiera wysoką dostępność systemu - moduł można wymienić bez rozcinania okablowania. Bezpośrednie uziemienie ekranu ogranicza pętle masy i poprawia skuteczność odprowadzania prądów udarowych w systemach wielordzeniowych.

Transmisja sygnału i pasmo pracy

Zabezpieczenie pracuje w zakresie częstotliwości 0 … 100 MHz z częstotliwością graniczną 100 MHz. Pasmo obejmuje typowe sygnały pomiarowe i komunikacyjne stosowane w automatyce przemysłowej, co pozwala na zastosowanie w liniach transmisji danych bez istotnej degradacji sygnału.

Konstrukcja zapewnia ciągłość transmisji - w stanie bezawaryjnym moduł ochronny nie wprowadza przerwy w sygnale. Dzięki temu instalatorzy mogą zabezpieczyć pętle pomiarowe, magistralę danych i łącza kontrolne bez konieczności projektowania obejść sygnałowych.

Parametry pracy i ochrona przepięciowa

Urządzenie jest przeznaczone do pracy przy najwyższym napięciu trwałym 12 V AC oraz 16 V DC. Znamionowy prąd wyładowczy wynosi 10 kA dla fali 8/20 µs, co odpowiada wymaganiom klasy D1+C2 dla ochrony linii danych.

Poziom ochrony określony w danych ETIM to 850 V żyła/ziemia oraz 130 V żyła/żyła. Dokumentacja producenta dla wariantu z oznaczeniem -OS podaje poziom ochrony żyła-żyła 150 V przy teście C2 10 kV/5 kA, co potwierdza skuteczność ograniczenia przepięć w typowych scenariuszach uderzeniowych.

Zastosowanie typu 1+2 zapewnia koordynację z zabezpieczeniami zewnętrznymi i wewnętrznymi, a bezpośrednie uziemienie wspiera szybkie odprowadzenie energii do szyny PE. Rozwiązanie sprawdza się w uniwersalnej ochronie odgromowej i przepięciowej urządzeń transmisji danych w technologii AKPiA, w tym w systemach pomiarowych, kontrolnych i regulacyjnych.
