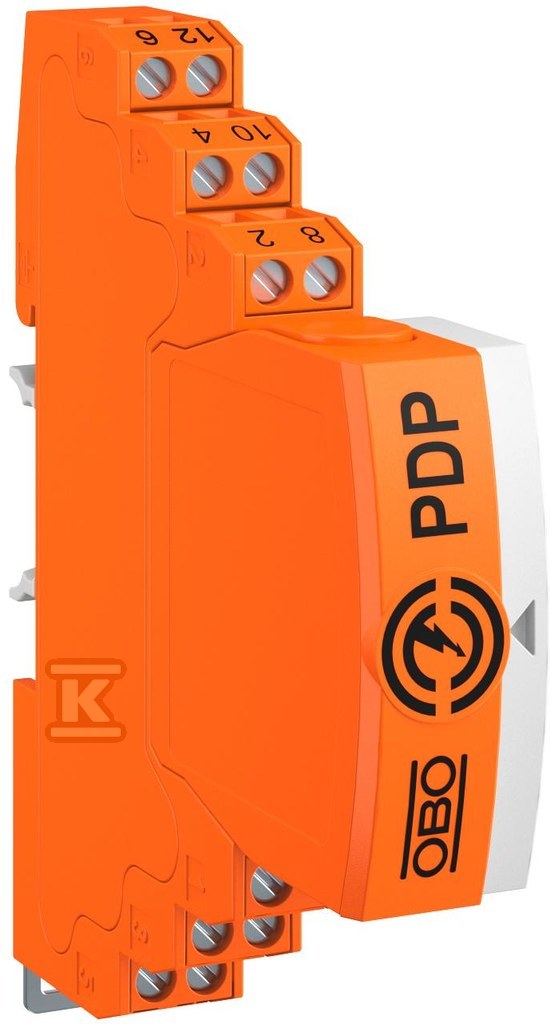

Ochrona linii danych typ: PDP-2x2-12-I-OS 5080367

Wtykowe zabezpieczenie linii danych do technologii pomiarowej, kontrolnej i regulacyjnej

Wtykowy moduł ochronny typu 1+2 / D1+C2 przeznaczony do zabezpieczania transmisji danych w instalacjach AKPiA, pomiarowych i regulacyjnych. Rozwiązanie dedykowane do systemów wielordzeniowych z bezpośrednim uziemieniem ekranu, zapewnia ciągłość sygnału bez przerw po stronie chronionego obwodu. Mała szerokość całkowita ok. 12,5 mm pozwala na gęste zabudowy na szynie DIN w rozdzielnicach sterowniczych i szafach pomiarowych.

Konstrukcja, montaż i sygnalizacja

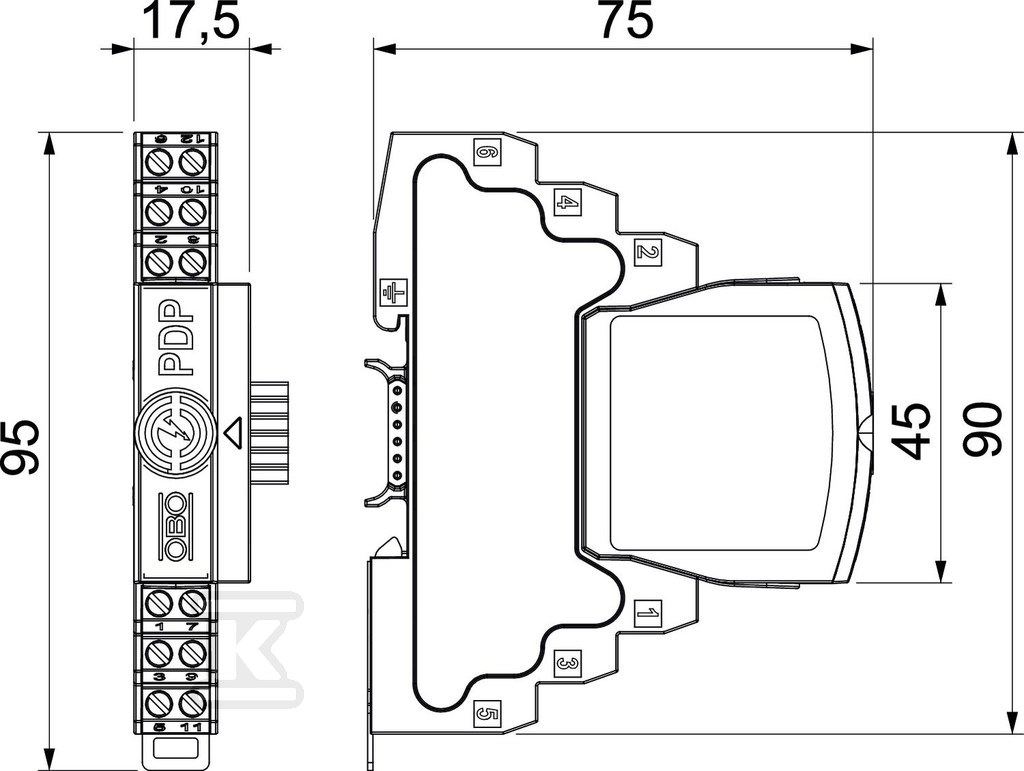

Moduł montuje się na szynie montażowej DIN TH-35 mm. Zastosowano wtykową budowę, która ułatwia wymianę i serwis bez przerywania okablowania. Uziemienie ekranu realizowane jest bezpośrednio, z możliwością połączenia za pomocą szyny lub przewodu połączeniowego.

Wersja z oznaczeniem -OS umożliwia sygnalizację optyczną oraz zdalną sygnalizację stanu poprzez zasilacz PDP-PS. Sygnalizacja stanu odbywa się na poziomie systemu, bez lokalnego wskaźnika mechanicznego na obudowie modułu. Konstrukcja zapewnia wysoką dostępność systemu - brak przerw w sygnale bez modułu ochronnego.

Parametry elektryczne i ochrona przepięciowa

Urządzenie pracuje przy najwyższym napięciu trwałej pracy AC 12 V i DC 16 V, co odpowiada typowym poziomom zasilania i sygnałów w obwodach pomiarowych 12 V. Znamionowy prąd wyładowczy wynosi 10 kA przy kształcie fali 8/20 µs.

Poziom ochrony żyła/żyła określony jest na 130 V wg ETIM, w dokumentacji producenta dla tej rodziny podawany jest poziom UP ok. 150 V przy C2: 10 kV/5 kA. Poziom ochrony żyła/ziemia wynosi 1600 V, co zapewnia skuteczną ochronę przed przepięciami przenoszonymi z uziemienia.

Zakres częstotliwości pracy to 0 … 100 MHz, z częstotliwością graniczną 100 MHz. Parametr ten pozwala na zastosowanie w szybkich liniach transmisji danych bez istotnego tłumienia sygnału.

Zastosowanie w systemach AKPiA i transmisji danych

Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Sprawdzi się w zabezpieczaniu linii komunikacyjnych czujników, przetworników, sterowników i urządzeń rejestrujących, gdzie wymagana jest ochrona wielordzeniowych przewodów sygnałowych.

Dzięki bezpośredniemu uziemieniu ekranu i możliwości montażu na standardowej szynie DIN moduł łatwo integruje się z istniejącymi rozdzielnicami. Niska szerokość zabudowy oraz praca do 100 MHz pozwalają na ochronę instalacji bez konieczności zmiany topologii okablowania.
