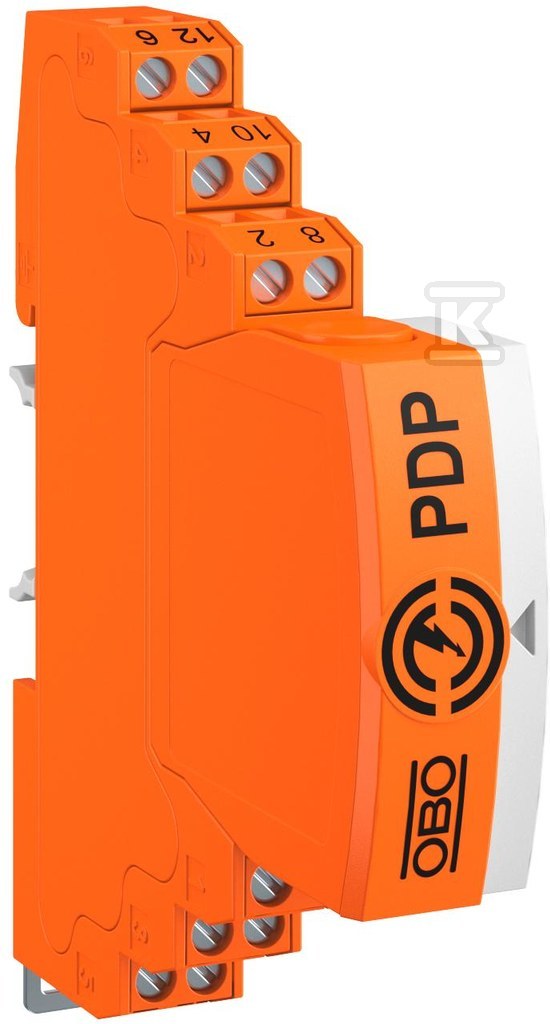

Ochrona linii danych typ: PDP-2x2-24-D-OS 5080361

Wtykowa ochrona linii danych do systemów pomiarowych i AKPiA

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone jest do ochrony transmisji sygnałowej w instalacjach pomiarowych, kontrolnych i regulacyjnych. Rozwiązanie pracuje w systemach wielordzeniowych i zapewnia bezpośrednie uziemienie ekranu, co ogranicza przenoszenie zakłóceń i przepięć do urządzeń końcowych. Dzięki konstrukcji wtykowej montaż i ewentualna wymiana odbywają się bez przerywania okablowania, a urządzenie nie wprowadza przerwy w sygnale w stanie bezawaryjnym.

Konstrukcja i montaż na szynie DIN

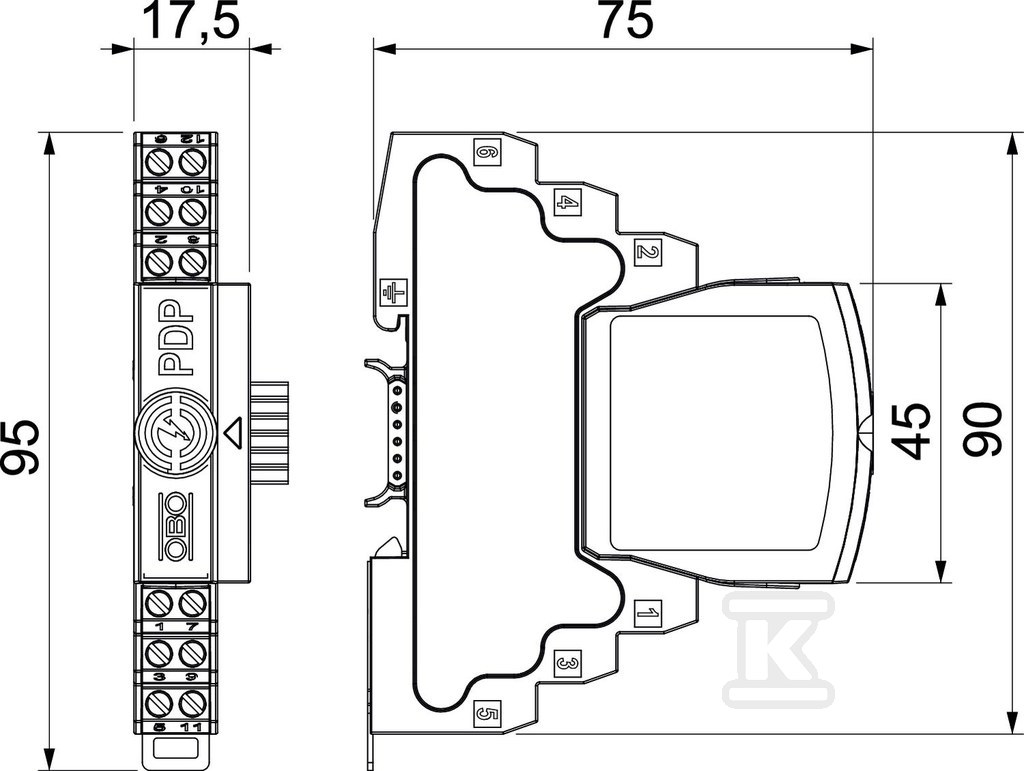

Urządzenie montuje się na szynie montażowej DIN TH-35 mm. Całkowita szerokość wynosi 12,5 mm, co pozwala na gęste zabudowy w rozdzielnicach AKPiA. Uziemienie jest bezpośrednie i możliwe zarówno za pomocą szyny montażowej, jak i przewodu połączeniowego, co daje elastyczność przy różnych schematach uziemienia w szafie. Brak sygnalizacji optycznej i zdalnej upraszcza budowę i ogranicza liczbę styków pomocniczych w układzie.

Parametry elektryczne i zakres pracy

Zabezpieczenie jest przystosowane do pracy przy najwyższym napięciu trwałej pracy 30 V DC oraz 21 V AC. Poziom ochrony żyła/żyła wynosi 150 V, a poziom ochrony żyła/ziemia 850 V, co ogranicza amplitudę przepięć docierających do aparatury pomiarowej. Znamionowy prąd wyładowczy o wartości szczytowej 10 kA przy kształcie fali 8/20 µs zapewnia skuteczność w warunkach przepięć łączeniowych i atmosferycznych. W dokumentacji producenta dla serii PDP podawany jest również prąd udarowy Iimp 2,5 kA oraz maksymalny prąd upływu Itotal 20 kA.

Przepustowość częstotliwościowa obejmuje zakres 0 ... 100 MHz, przy częstotliwości granicznej 100 MHz. Parametr ten pozwala na zastosowanie w transmisji danych, sygnałach pomiarowych i sterujących bez istotnego tłumienia w paśmie roboczym.

Zastosowanie w technologii AKPiA i transmisji danych

Urządzenie sprawdza się jako uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Przeznaczenie do systemów wielordzeniowych oraz bezpośrednie uziemienie ekranu czynią je odpowiednim do linii czujników, przetworników, magistral komunikacyjnych i łączy sterowniczych, gdzie wymagana jest ciągłość sygnału i odporność na przepięcia. Małe gabaryty i montaż wtykowy ułatwiają rozbudowę istniejącej rozdzielnicy bez konieczności przebudowy okablowania.
