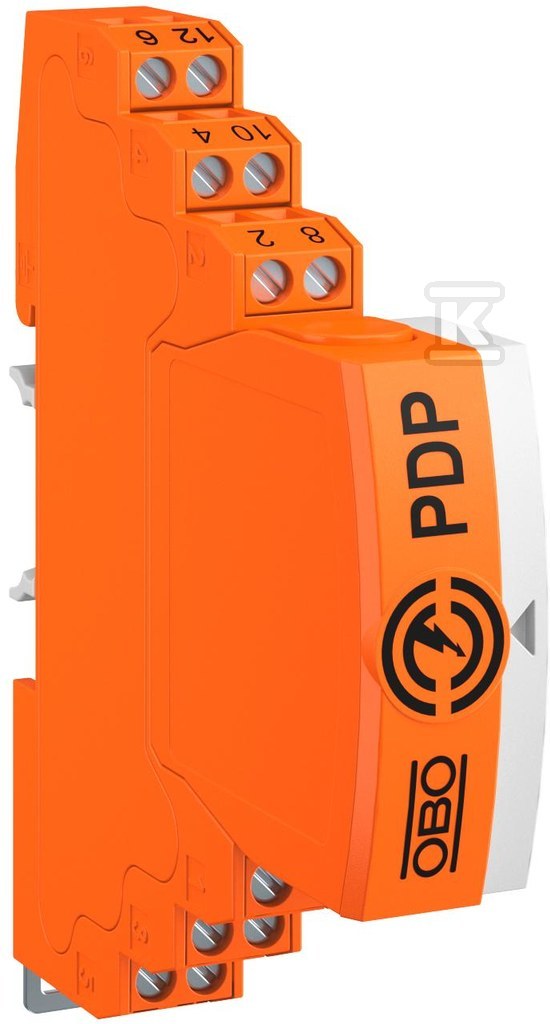

Ochrona linii danych typ: PDP-2x2-24-I-OS 5080369

Wtykowa ochrona linii danych do pomiarów, sterowania i regulacji

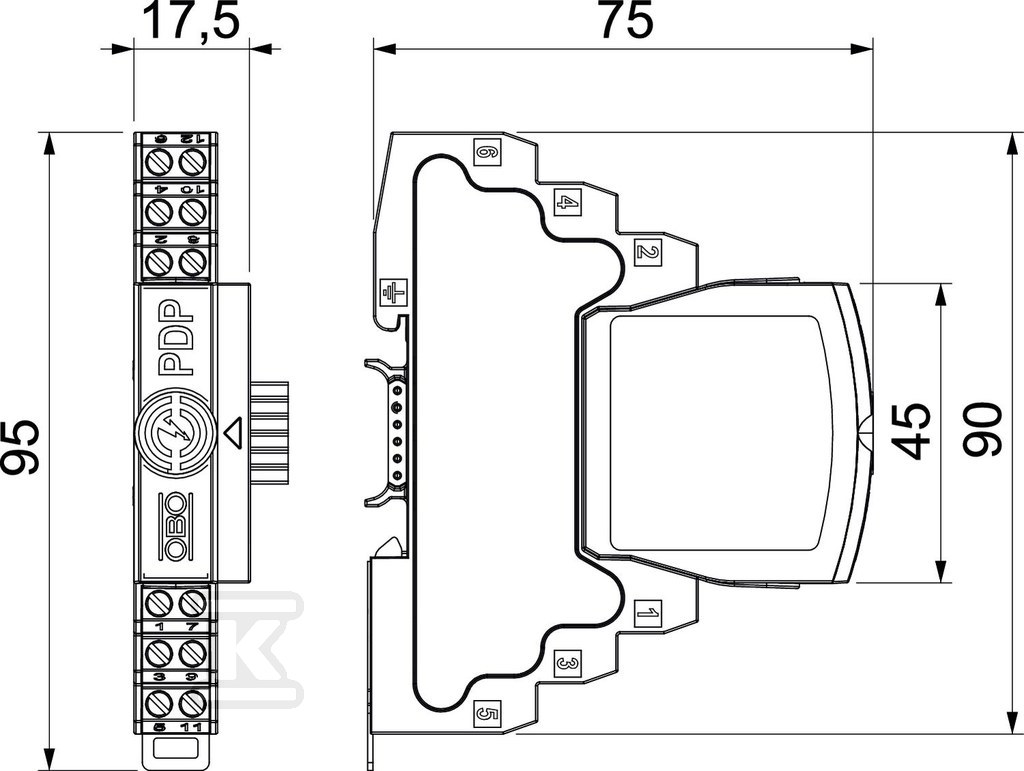

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone jest do ochrony transmisji sygnałów w instalacjach AKPiA, pomiarowych, kontrolnych i regulacyjnych. Rozwiązanie pracuje w systemach wielordzeniowych i zapewnia ciągłość sygnału bez konieczności przerywania toru komunikacyjnego przy braku modułu ochronnego. Dzięki małej szerokości całkowitej 12,5 mm pozwala na gęste upakowanie w rozdzielnicy, a montaż na szynie DIN TH-35 mm upraszcza instalację w standardowych szafach sterowniczych.

Zastosowanie i konstrukcja

Urządzenie chroni linie transmisji danych przed przepięciami pochodzącymi z wyładowań atmosferycznych i zakłóceniami sieciowymi. Jest dedykowane do uniwersalnej ochrony odgromowej i przepięciowej urządzeń komunikacyjnych w technologii AKPiA, gdzie wymagana jest niezawodna praca w paśmie do 100 MHz. Zakres częstotliwości 0 ... 100 MHz oraz częstotliwość graniczna 100 MHz pozwalają na bezstratne przesyłanie sygnałów pomiarowych i sterujących bez istotnego tłumienia.

Ekran linii może być uziemiany poprzez szynę montażową lub przewód połączeniowy, co daje elastyczność w dopasowaniu do istniejącej topologii uziemienia. Konstrukcja wtykowa umożliwia szybką wymianę modułu bez demontażu okablowania, a wysoka dostępność systemu ogranicza przestoje podczas serwisowania.

• ochrona linii wielordzeniowych w systemach pomiarowo-sterowniczych
• praca w paśmie do 100 MHz bez przerw w sygnale
• montaż na szynie DIN TH-35 mm, szerokość 12,5 mm
• uziemienie ekranu szyną lub przewodem połączeniowym

Parametry ochrony i kompatybilność

Zabezpieczenie jest testowane zgodnie z DIN EN 61643-21 w klasach D1/C2. Znamionowy prąd wyładowczy o wartości szczytowej 8/20 µs wynosi 10 kA, a maksymalny całkowity prąd odprowadzający sięga 20 kA przy impulsowym prądzie udarowym 2,5 kA. Taki poziom wytrzymałości pozwala na skuteczne odprowadzanie energii przepięć zarówno w torze żyła-żyła, jak i żyła-ziemia.

Poziom ochrony żyła-żyła wynosi 150 V, a żyła-ziemia 1600 V, co ogranicza amplitudę przepięć docierających do chronionego urządzenia. Najwyższe napięcie trwałej pracy to 21 V AC i 30 V DC, co odpowiada typowym poziomom zasilania i sygnałów w instalacjach przemysłowych 24 V.

Sygnalizacja zadziałania nie jest realizowana na obudowie urządzenia. W systemach z zasilaczem PDP-PS możliwa jest sygnalizacja zdalna, a do jednego bloku zasilania można podłączyć do 25 modułów PDP-OS z bezpotencjałowym stykiem przełączającym NO/NC.

• poziom ochrony żyła-żyła 150 V, żyła-ziemia 1600 V
• znamionowy prąd wyładowczy 10 kA 8/20 µs
• najwyższe napięcie trwałej pracy 21 V AC / 30 V DC
• zgodność z DIN EN 61643-21 D1/C2

Montaż i integracja w systemie

Moduł montuje się na szynie montażowej DIN TH-35 mm i współpracuje z zasilaczem PDP-PS o zakresie wejściowym 10...30 V DC. Dzięki temu możliwe jest zasilanie i zdalna sygnalizacja grupy urządzeń w jednym bloku. Warianty serii PDP pozwalają na łączenie różnych typów w jednym zestawie, co ułatwia budowę scentralizowanej ochrony dla wielu linii danych.

Kompaktowa budowa i wtykowy sposób instalacji skracają czas montażu i zmniejszają ryzyko błędów połączeniowych. Rozwiązanie sprawdza się w rozdzielnicach sterowniczych, szafach pomiarowych oraz w infrastrukturze telekomunikacyjnej, gdzie wymagana jest ochrona sygnałów o niskim poziomie napięcia przy zachowaniu szerokopasmowej przepustowości.
