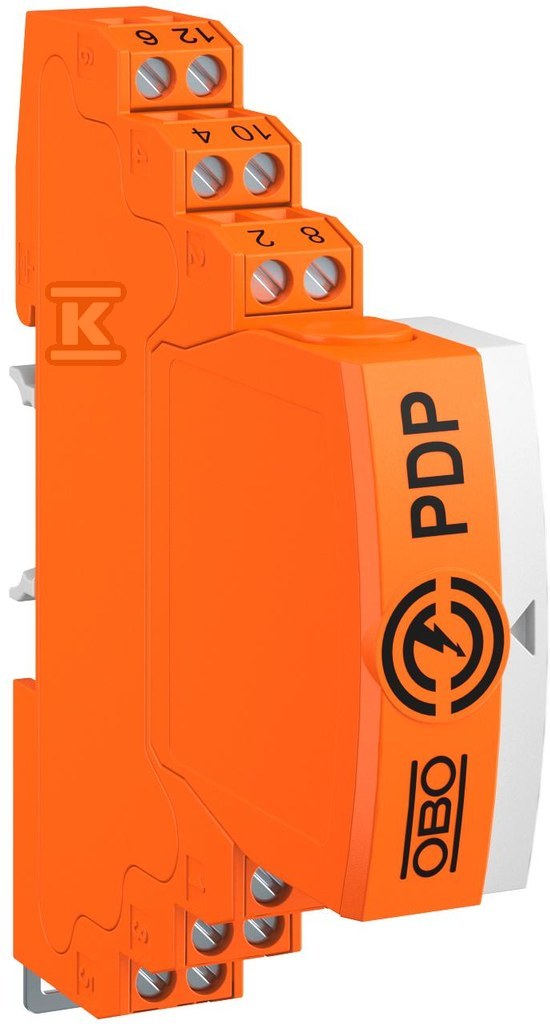

Ochrona linii danych typ: PDP-2x2-48-D-OS 5080364

Uniwersalna ochrona przepięciowa linii danych w technologii AKPiA

Wtykowe zabezpieczenie typu 1+2 / D1+C2 przeznaczone do technologii pomiarowej, kontrolnej i regulacyjnej. Rozwiązanie do systemów wielordzeniowych z bezpośrednim uziemieniem ekranu, utrzymujące ciągłość transmisji w paśmie do 100 MHz. Uziemienie realizowane jest szyną lub przewodem połączeniowym, a kompaktowa budowa pozwala na gęste rozmieszczenie w rozdzielnicy bez utraty dostępności systemu.

Montaż i budowa

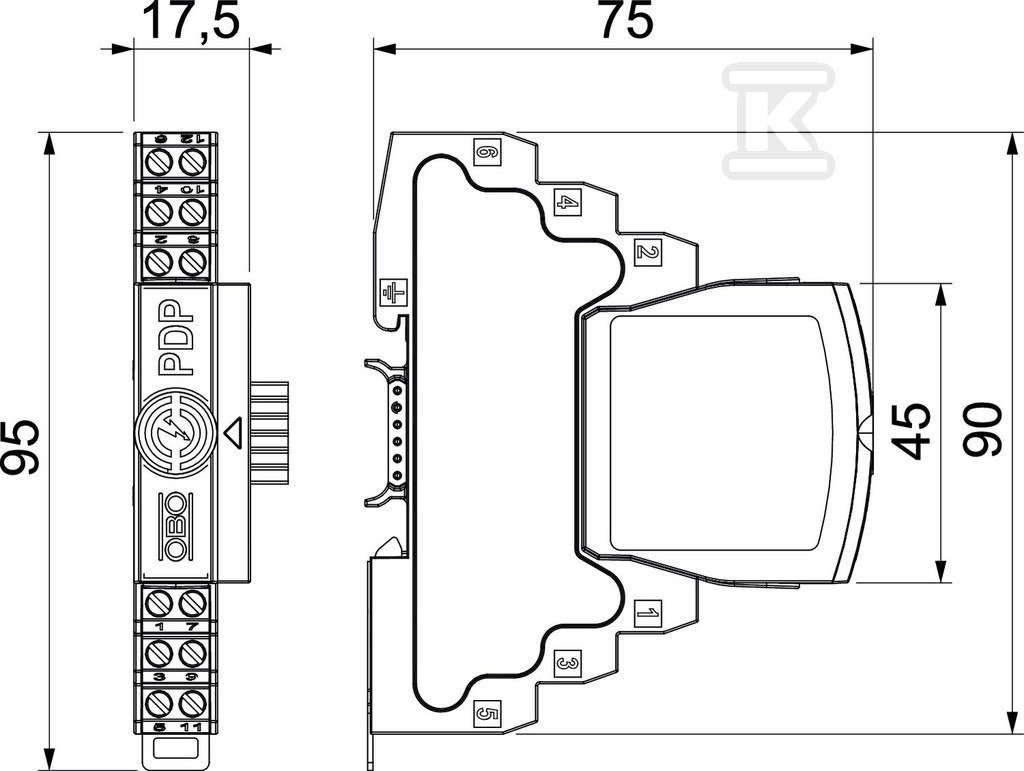

Urządzenie montuje się na szynie DIN TH-35 mm w formie wtyku. Całkowita szerokość wynosi 12,5 mm, co ułatwia zabudowę w szafach z ograniczoną przestrzenią. Ekran kabla jest uziemiany bezpośrednio, bez dodatkowych przejść. Wersja bez sygnalizacji optycznej i zdalnej eliminuje elementy wskaźnikowe, upraszczając front panelu. Konstrukcja wtykowa umożliwia szybką wymianę modułu bez przerywania okablowania.

Parametry elektryczne i praca w paśmie

Zabezpieczenie pracuje w zakresie częstotliwości 0 ... 100 MHz przy częstotliwości granicznej 100 MHz, co pozwala na transmisję sygnałów pomiarowych i sterujących bez istotnego tłumienia. Najwyższe napięcie trwałej pracy wynosi 52 V DC i 37 V AC, co odpowiada typowym poziomom zasilania i sygnałów w instalacjach AKPiA.

W klasie C2 znamionowy prąd wyładowczy 8/20 µs wynosi 10 kA zarówno dla połączenia żyła-żyła, jak i żyła-ziemia. W klasie D1 prąd impulsowy 10/350 µs żyła-ziemia to 2,5 kA, a suma prądów w układzie wielokanałowym sięga 20 kA. Poziom ochrony w warunkach pracy to ok. 170 V żyła-żyła i ok. 850 V żyła-ziemia, co ogranicza przepięcia docierające do urządzeń końcowych.

Zastosowanie w systemach pomiarowych i regulacyjnych

Produkt sprawdza się jako uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Dzięki bezpośredniemu uziemieniu ekranu i możliwości podłączenia uziemienia szyną lub przewodem, zabezpieczenie integruje się z systemami wielordzeniowymi bez dodatkowych przejściówek. Wysoka dostępność systemu wynika z konstrukcji wtykowej, która nie wprowadza przerwy w sygnale po usunięciu modułu ochronnego.
