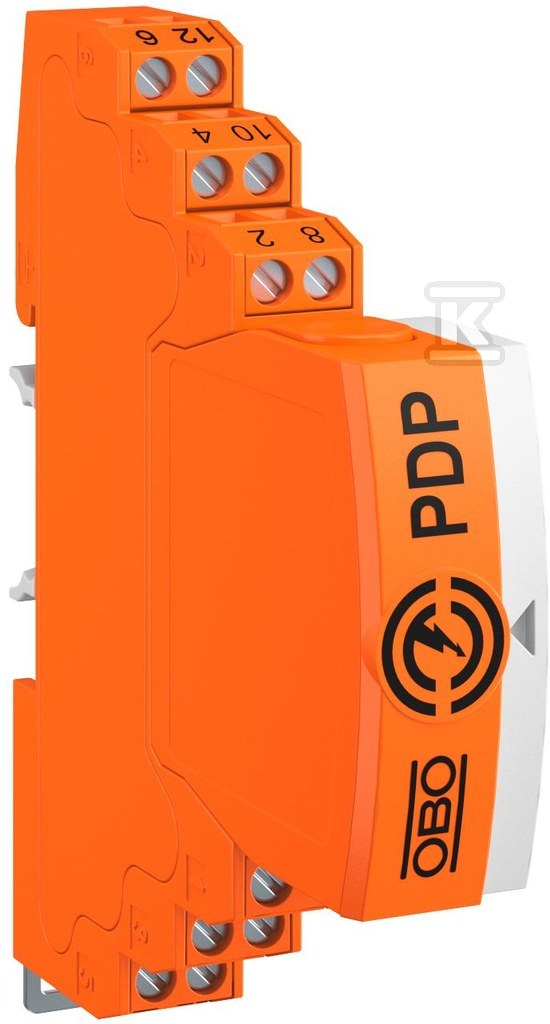

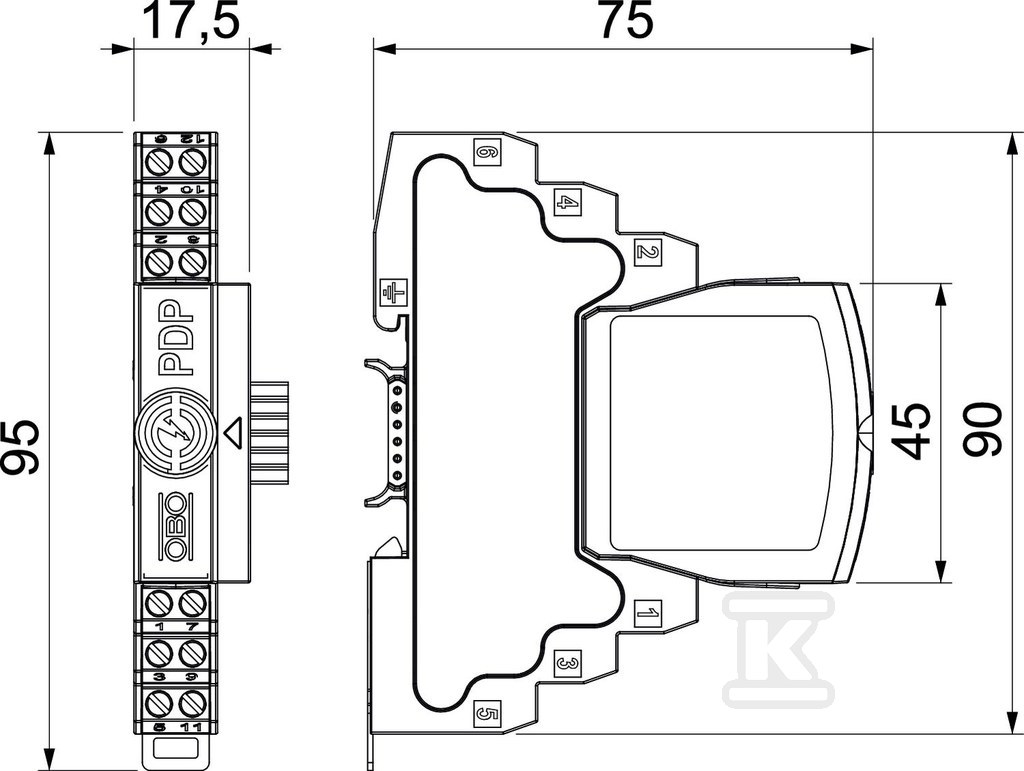

Ochrona linii danych typ: PDP-2x2-48-I-OS 5080371

Wtykowa ochrona linii danych dla systemów pomiarowych, kontrolnych i regulacyjnych

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone jest do ochrony transmisji danych w technologii AKPiA, pomiarowej, kontrolnej i regulacyjnej. Rozwiązanie pracuje w systemach wielordzeniowych, czteroprzewodowych 48 V, z zachowaniem ciągłości sygnału i bez wprowadzania przerw w komunikacji po usunięciu modułu ochronnego. Mała szerokość całkowita 12,5 mm pozwala na gęste upakowanie na szynie, a montaż na szynie montażowej DIN TH-35 mm ułatwia instalację w rozdzielnicach sterowniczych.

Konstrukcja, montaż i sygnalizacja

Urządzenie ma budowę wtykową, co przyspiesza wymianę i serwis bez konieczności demontażu okablowania. Uziemienie realizowane jest przez szynę lub przewód połączeniowy, co daje elastyczność w prowadzeniu potencjału ochronnego w szafie. Wariant OS zapewnia sygnalizację optyczną stanu pracy oraz możliwość zdalnej sygnalizacji poprzez zasilacz PDP-PS. Do jednego zasilacza można podłączyć maksymalnie 25 urządzeń przeciwprzepięciowych, a sygnał zdalny przekazywany jest bezpotencjałowym stykiem przełączającym NO/NC.

Zakres pracy i odporność na przepięcia

Zabezpieczenie jest testowane według DIN EN 61643-21 w klasach D1/C2. Najwyższe napięcie trwałej pracy wynosi 37 V AC oraz 52 V DC, co odpowiada typowym poziomom zasilania w obwodach pomiarowych 48 V. Poziom ochrony żyła/żyła to 170 V, a żyła/ziemia 1600 V, przy znamionowym prądzie wyładowczym 10 kA o kształcie fali 8/20 µs. Prąd udarowy Iimp wynosi 2,5 kA, a maksymalny prąd upływu Itotal 20 kA. Parametry te zapewniają skuteczne ograniczenie przepięć zarówno przy wyładowaniach atmosferycznych, jak i przy przepięciach łączeniowych.

Przepustowość częstotliwościowa obejmuje zakres 0 ... 100 MHz, z częstotliwością graniczną 100 MHz, co pozwala na pracę z szybkimi sygnałami transmisji danych bez istotnych strat. Konstrukcja zapewnia wysoką dostępność systemu i brak przerw w sygnale bez modułu ochronnego.

Zastosowanie w instalacjach AKPiA i transmisji danych

Urządzenie sprawdza się jako uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii automatyki przemysłowej. Nadaje się do zabezpieczania linii komunikacyjnych, czujników, przetworników i sterowników w systemach wielordzeniowych, gdzie wymagana jest ochrona zarówno przewodów sygnałowych, jak i ekranu. Kompaktowe wymiary i montaż na szynie DIN ułatwiają integrację z istniejącymi rozdzielnicami, a sygnalizacja stanu pozwala instalatorowi szybko ocenić poprawność pracy bez otwierania szafy.
