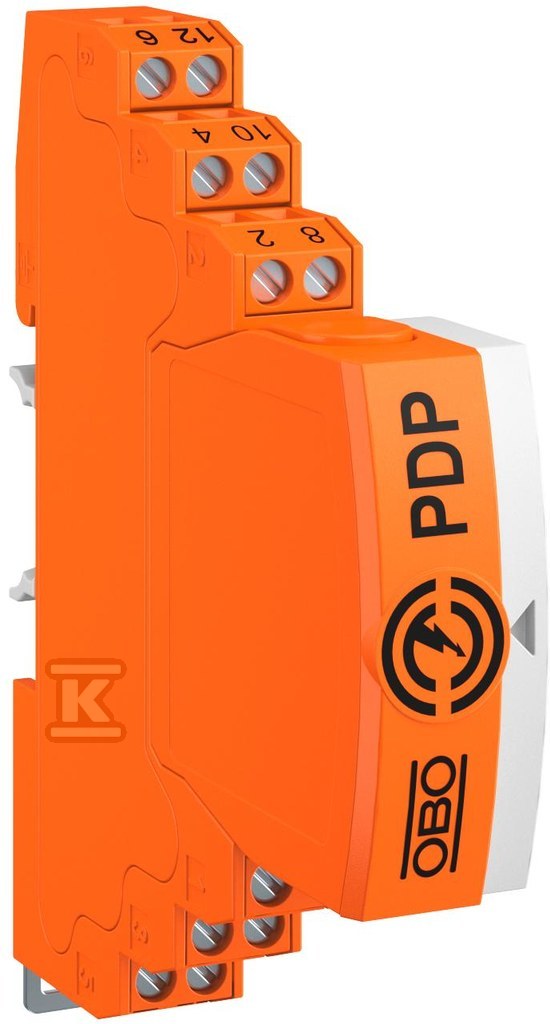

Ochrona linii danych typ: PDP-2x2-5-D-OS 5080357

Wtykowa ochrona linii danych typu 1+2 dla systemów wielordzeniowych

Wtykowe zabezpieczenie PDP-2x2-5-D-OS to moduł do ochrony dwuparowych linii transmisji danych w instalacjach pomiarowych, kontrolnych i regulacyjnych AKPiA. Urządzenie klasy 1+2 / D1+C2 zapewnia bezpośrednie uziemienie ekranu i pracuje w paśmie 0 … 100 MHz, więc nie wprowadza przerwy w sygnale nawet bez dodatkowego modułu ochronnego. Dzięki małej szerokości całkowitej 12,5 mm łatwo mieści się w gęsto zabudowanych rozdzielnicach, a uniwersalne uziemienie szyną lub przewodem połączeniowym upraszcza montaż w polu.

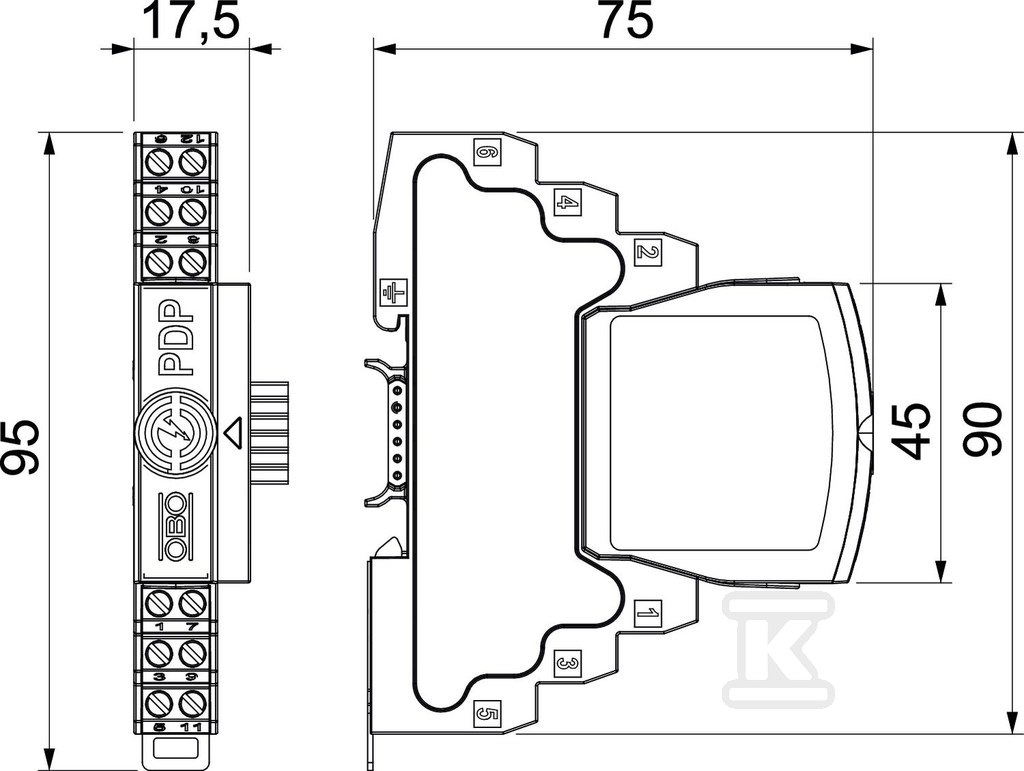

Budowa i montaż na szynie DIN

Moduł montuje się na szynie montażowej DIN TH-35 mm. Konstrukcja wtykowa umożliwia szybką wymianę i serwis bez demontażu okablowania. Ekran linii jest uziemiany bezpośrednio, co skraca drogę odprowadzenia prądu przepięcia. Uziemienie można wykonać za pomocą szyny lub oddzielnego przewodu połączeniowego, w zależności od warunków rozdzielnicy. Brak sygnalizacji zadziałania na urządzeniu oznacza czystą, kompaktową obudowę bez dodatkowych wskaźników optycznych czy styków zdalnych.

Parametry pracy i odporność na przepięcia

Urządzenie jest przeznaczone do pracy przy najwyższym napięciu trwałej pracy DC 6 V oraz AC 4,2 V. Zakres częstotliwości 0 … 100 MHz z częstotliwością graniczną 100 MHz pozwala na zastosowanie w szybkich liniach pomiarowych i transmisyjnych bez degradacji sygnału.

W zakresie ochrony przepięciowej deklarowany jest znamionowy prąd wyładowczy 10 kA przy kształcie fali 8/20, a całkowity maksymalny prąd odprowadzany sięga 20 kA. Impulsowy prąd udarowy Iimp wynosi 2,5 kA. Poziom ochrony żyła/ziemia to 850 V, a żyła/żyła 100 V wg danych ETIM. W dokumentacji producenta dla testu C2 10 kV/5 kA podawany jest poziom ochrony żyła-żyła 140 V, co potwierdza skuteczność tłumienia przepięć w typowych scenariuszach transmisji danych.

Zastosowanie w technologii AKPiA i transmisji danych

Rozwiązanie sprawdza się jako uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Przeznaczone jest do systemów wielordzeniowych, gdzie wymagana jest ochrona każdej pary przewodów bez pogorszenia dostępności systemu. Stosuje się je w szafach sterowniczych, stacjach pomiarowych i punktach zbierania danych, gdzie linie sygnałowe są narażone na indukowane przepięcia atmosferyczne i łączeniowe. Wysoka dostępność systemu wynika z braku przerw w sygnale bez modułu ochronnego oraz z bezpośredniego uziemienia ekranu.
