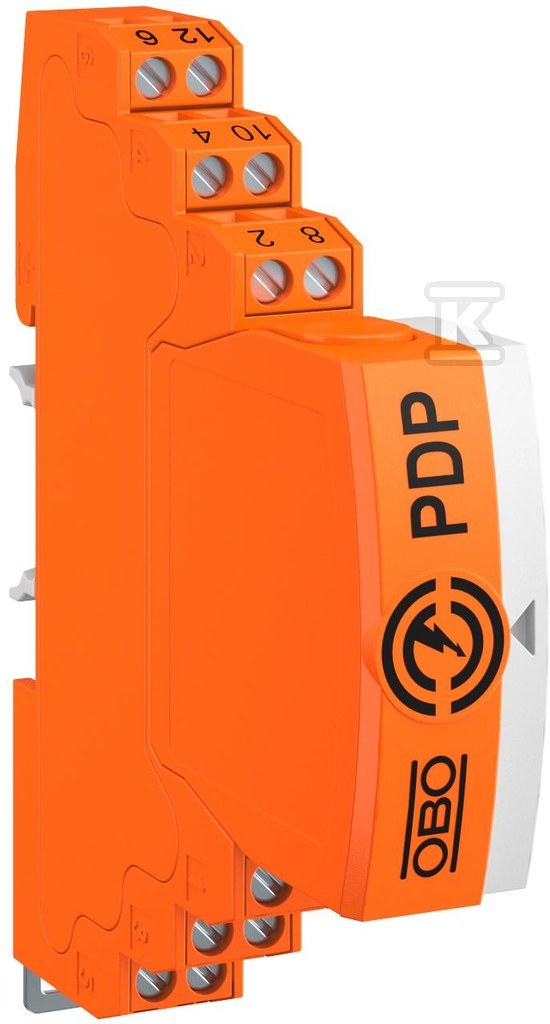

Ochrona linii danych typ: PDP-2x2-5-I-OS 5080365

Wtykowa ochrona linii danych do technologii AKPiA i systemów wielordzeniowych

Wtykowe zabezpieczenie linii danych typu 1+2 / D1+C2 przeznaczone do technologii pomiarowej, kontrolnej i regulacyjnej. Rozwiązanie dla systemów wielordzeniowych z możliwością uziemienia ekranu i pracy w paśmie 0 … 100 MHz bez pogorszenia transmisji. Mała szerokość całkowita ok. 12,5 mm pozwala na gęste zabudowy na szynie DIN, a konstrukcja wtykowa zapewnia szybki montaż i wymianę bez przerywania okablowania. Urządzenie jest częścią rodziny PDP, w której w jednym bloku zasilanym z PDP-PS można połączyć do 25 modułów ochronnych, w tym różne warianty PDP-OS.

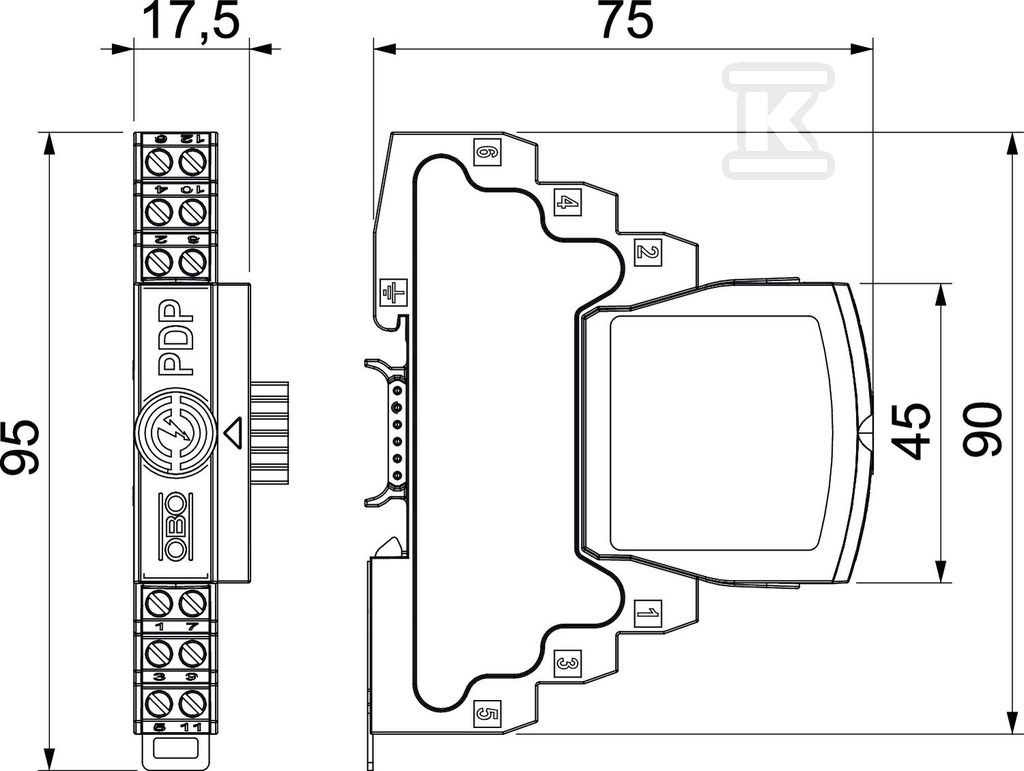

Montaż, wymiary i integracja w bloku

Montaż na szynie montażowej DIN TH-35 mm. Uziemienie możliwe za pomocą szyny lub przewodu połączeniowego, w wersji z pośrednim uziemieniem oznaczonej jako -I. Wtykowa budowa umożliwia bezpośrednie połączenie z gniazdem zasilacza PDP-PS, który dostarcza napięcie magistrali 5 V DC przy zasilaniu wejściowym 10 … 30 V DC i obsługuje sygnalizację zdalną dla modułów z opcją -OS. W bloku można łączyć ze sobą różne warianty PDP-OS, co ułatwia ochronę kilku linii o różnych parametrach w jednym miejscu. Kompaktowa obudowa i brak potrzeby dodatkowych przerwek w sygnale bez modułu ochronnego przekładają się na wysoką dostępność systemu.

Parametry elektryczne i odporność na przepięcia

Urządzenie pracuje z najwyższym napięciem trwałej pracy AC 4,2 V i DC 6 V, co odpowiada typowym poziomom sygnałowymi w obwodach pomiarowych 5 V. Znamionowy prąd wyładowczy 10 kA przy kształcie fali 8/20 µs zapewnia skuteczne odprowadzanie energii przepięć zarówno żyła-żyła, jak i żyła-ziemia. Poziom ochrony żyła/żyła wynosi ok. 100 V w danych katalogowych, a w warunkach testu C2 10 kV/5 kA producent podaje ok. 140 V. Poziom ochrony żyła/ziemia to ok. 1,6 kV wg ETIM, w dokumentacji technicznej ok. 1,3 kV dla C2. Zakres częstotliwości 0 … 100 MHz z częstotliwością graniczną 100 MHz pozwala na zastosowanie w szybkich liniach transmisji danych bez istotnych strat. Zgodność z DIN EN 61643-21 klasy D1/C2 potwierdza przydatność do ochrony odgromowej i przepięciowej.

Zastosowanie i sygnalizacja

Uniwersalna ochrona odgromowa i przepięciowa urządzeń transmisji danych w technologii AKPiA. Sprawdzi się w rozdzielnicach sterowniczych, szafach pomiarowych i systemach regulacyjnych, gdzie wymagana jest ochrona wielordzeniowych linii sygnałowych przed impulsami atmosferycznymi i łączeniowymi. Wersja -OS umożliwia sygnalizację optyczną stanu modułu oraz zdalną sygnalizację bezpotencjałową poprzez zasilacz PDP-PS. Sygnalizacja zadziałania nie jest realizowana bezpośrednio na obudowie urządzenia, co upraszcza konstrukcję i zwiększa niezawodność w warunkach przemysłowych. Brak przerw w sygnale po usunięciu modułu ochronnego podnosi dostępność instalacji podczas prac serwisowych.
