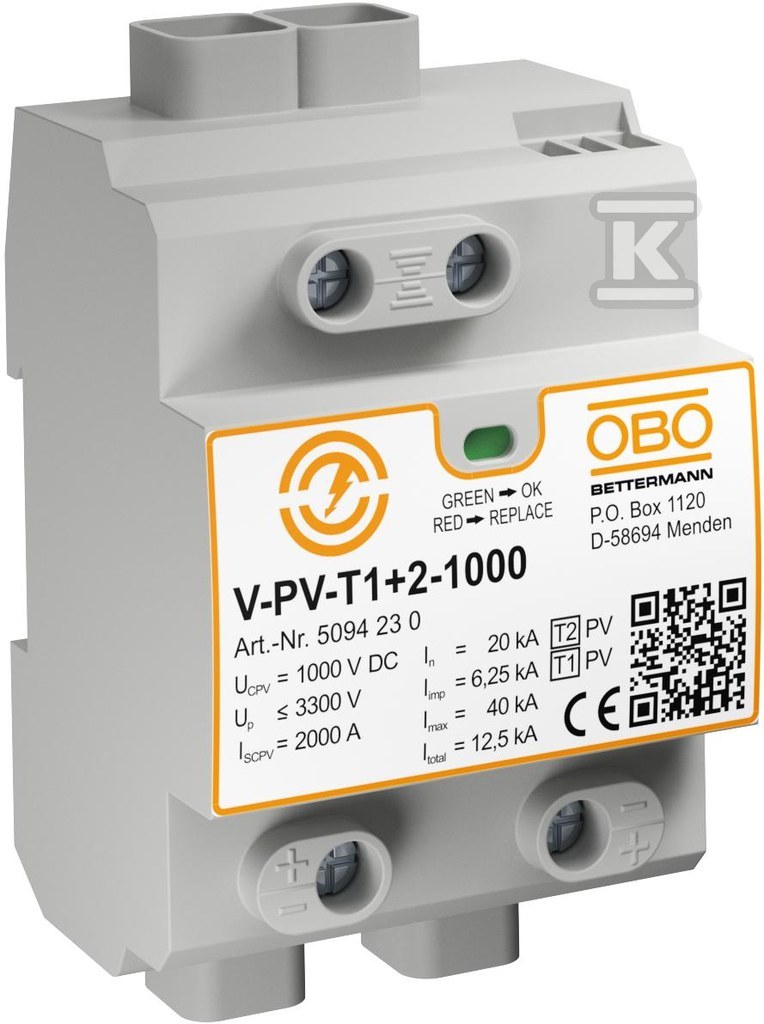

Ogranicznik przepięć 1000Vdc typ V-PV-T1+2-1000 5094230

Ochrona instalacji fotowoltaicznej – niezawodność i bezpieczeństwo

Ogranicznik przepięć V-PV-T1+2-1000 to kluczowy element zabezpieczenia instalacji fotowoltaicznych przed skutkami wyładowań atmosferycznych i przepięć. Urządzenie klasy Typ 1+2, zaprojektowane zgodnie z normą EN 50539-11, zapewnia kompleksową ochronę zarówno przed bezpośrednimi, jak i pośrednimi uderzeniami pioruna. Montaż na szynie DIN TH-35 mm ułatwia integrację z istniejącą infrastrukturą.

Ten ogranicznik to nie tylko ochrona przed uszkodzeniami sprzętu, ale przede wszystkim gwarancja ciągłości pracy systemu PV i bezpieczeństwa użytkowników. Jego konstrukcja oparta na technologii typu Y, z optyczną sygnalizacją stanu, pozwala na szybką identyfikację ewentualnych awarii.

Funkcjonalność i parametry techniczne

Ogranicznik V-PV-T1+2-1000 charakteryzuje się wysoką skutecznością działania – prąd udarowy na poziomie 6.25 kA (10/350 µs) oraz zdolność do rozpraszania energii do 40 kA (8/20 µs). Zapewnia poziom ochrony 3.3 kV, minimalizując ryzyko uszkodzeń wrażliwych komponentów instalacji fotowoltaicznej. Napięcie znamionowe DC wynosi 1000 V, co czyni go idealnym rozwiązaniem dla większości współczesnych systemów PV.

• Wszechstronność: Przeznaczony do wyrównania potencjałów ochrony odgromowej zgodnie z IEC 62305 oraz ochrony przeciwprzepięciowej zgodnie z IEC 60364-7-712.
• Sygnalizacja stanu: Optyczna sygnalizacja zadziałania ułatwia szybką diagnostykę i lokalizację problemów w instalacji.
• Kompatybilność: Możliwość podłączenia przewodów o przekroju do 35 mm2, zarówno jedno-, jak i wielodrutowych oraz elastycznych.
• Kompaktowy rozmiar: Obudowa o szerokości 4 modułów pozwala na łatwą integrację z rozdzielnicami i szafami sterowniczymi.
• Wytrzymałość: Stopień ochrony IP20 zapewnia odporność na kurz i wilgoć w standardowych warunkach eksploatacji.

Montaż i zastosowanie

Ogranicznik V-PV-T1+2-1000 znajduje zastosowanie w instalacjach fotowoltaicznych wymagających wysokiego poziomu ochrony przed przepięciami. Jego montaż na szynie DIN TH-35 mm jest prosty i intuicyjny, co skraca czas instalacji i minimalizuje koszty pracy. Urządzenie jest przeznaczone do układów DC, a jego solidna konstrukcja gwarantuje długotrwałą i niezawodną pracę w różnych warunkach środowiskowych (temperatura pracy: -40°C do +80°C). Dzięki temu stanowi inwestycję w bezpieczeństwo i efektywność systemu fotowoltaicznego przez wiele lat.
