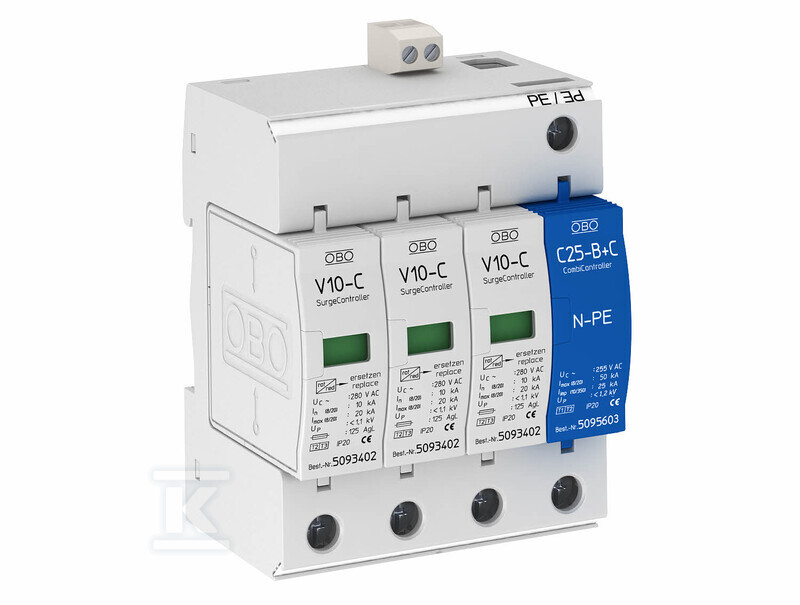

Ogranicznik przepięć 4p, Typ 2+3 (kl. C+D) typ V10-C 3+NPE+FS 5094931

Ochrona instalacji elektrycznej i urządzeń – ogranicznik przepięć V10-C 3+NPE+FS

Ten czteropolowy ogranicznik przepięć klasy 2+3 to kluczowy element zabezpieczenia instalacji elektrycznej w budynkach mieszkalnych i domach jednorodzinnych. Zapewnia kompleksową ochronę przed skutkami przepięć atmosferycznych i zakłóceń w sieci, minimalizując ryzyko uszkodzeń wrażliwych urządzeń elektronicznych. Jest to szczególnie ważne w obszarach narażonych na częste burze lub z niestabilną siecią energetyczną.

Ogranicznik ten łączy w sobie funkcje dwóch klas ochrony – Typu 2 i Typu 3 – co pozwala na skuteczne tłumienie zarówno dużych, jak i małych przepięć. Konstrukcja urządzenia obejmuje termiczne i dynamiczne urządzenie odłączające, które w przypadku awarii automatycznie wyłącza obwód, zapewniając dodatkowe bezpieczeństwo. Optyczna sygnalizacja stanu wskazuje, czy ogranicznik zadziałał i wymaga wymiany.

Cechy konstrukcyjne i zastosowanie

Montaż odbywa się na standardowej szynie DIN TH-35 mm, co ułatwia instalację i integrację z istniejącą rozdzielnicą. Kompaktowe rozmiary (4 moduły) pozwalają na oszczędność miejsca. Ogranicznik jest kompatybilny z różnymi układami sieciowymi – TN-S, TT, TN-C-S oraz TN – co czyni go uniwersalnym rozwiązaniem dla większości instalacji. Maksymalny przekrój przewodów do 35 mm2 umożliwia podłączenie zarówno przewodów jedno-, jak i wielodrutowych.

Znamionowy prąd wyładowczy na poziomie 10 kA (wartość szczytowa przy 8/20 µs) oraz maksymalny prąd wyładowczy 20 kA gwarantują skuteczną ochronę przed nagłymi skokami napięcia. Poziom ochrony wynoszący 1.1 kV zapewnia wysoki stopień bezpieczeństwa dla podłączonych urządzeń. Wersja FS posiada zdalną sygnalizację stanu za pomocą bezpotencjałowego styku zwiernego, co pozwala na monitorowanie funkcji ogranicznika z centralnego punktu sterowania.
