Puszka odgałęźna typ: B 9 B M 2001632

Puszka odgałęźna kwadratowa z 7 wejściami M20 do instalacji elektrycznych

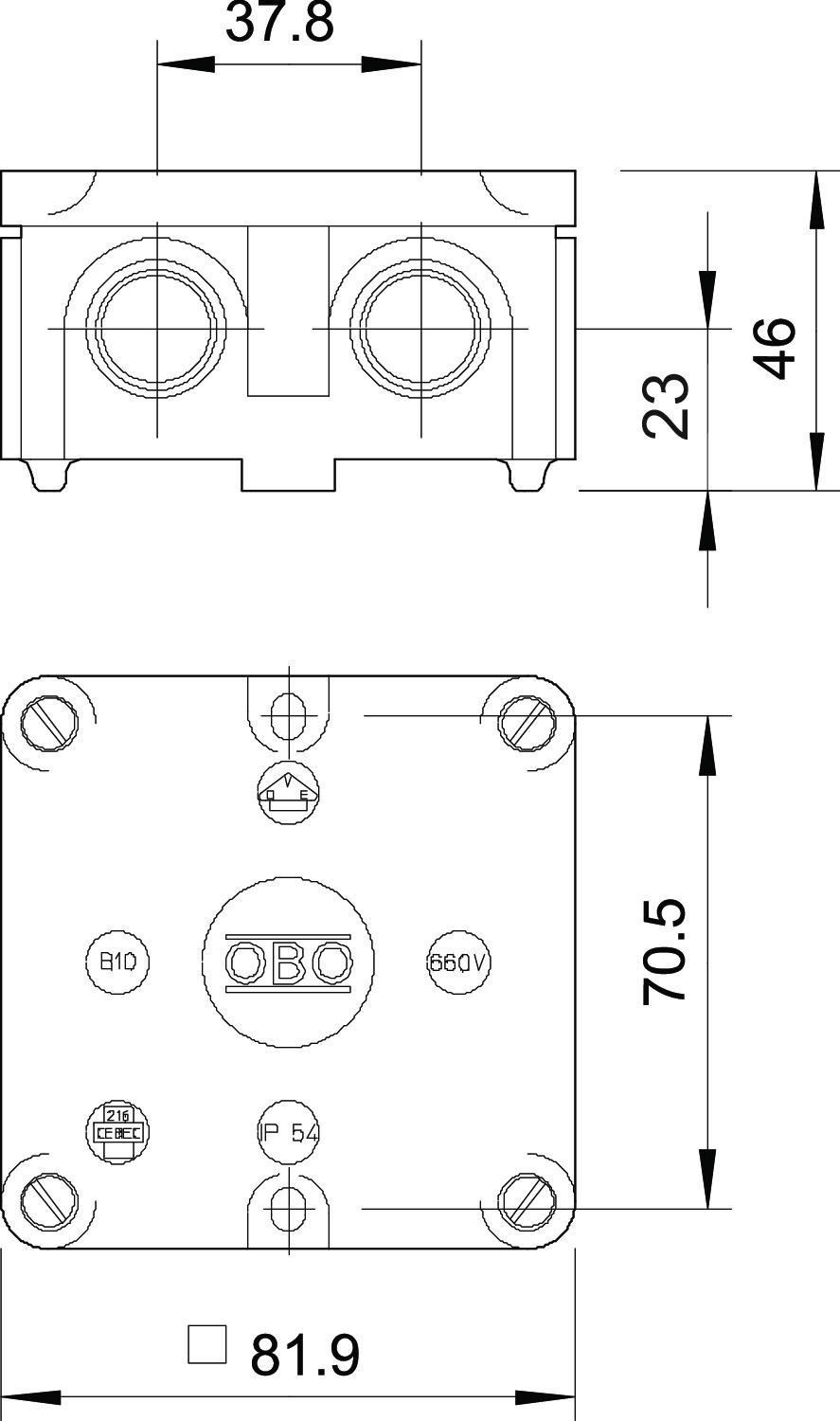

Puszka odgałęźna typu B 9 B M to kwadratowa obudowa rozdzielcza przeznaczona do rozgałęzień i połączeń przewodów w instalacjach elektrycznych wewnątrz pomieszczeń. Jasnoszara obudowa RAL 7035 o wymiarach zewnętrznych 81,9 x 81,9 x 46 mm zapewnia wewnętrzną przestrzeń 73 x 73 x 35 mm, wystarczającą na zaciski i połączenia o przekroju od 2,5 mm2. Konstrukcja z 7 wyłamywalnymi wejściami gwintowanymi M20 x 1,5 jest dedykowana do dławików kablowych z krótkimi gwintami przyłączeniowymi, a pokrywa mocowana czterema śrubami pozwala na szybki dostęp i plombowanie.

Budowa i materiały

Obudowa wykonana jest z tworzywa sztucznego duroplastowego, aminopalstu typu 131.5, samogasnącego zgodnie z VDE 0471/DIN 695 część 2-1 przy temperaturze badania 750 °C. Powierzchnia w stanie surowym, kolor jasnoszary RAL 7035, pokrywa nieprzezroczysta. Materiał jest bezhalogenowy i zgodny z RoHS.

Kształt kwadratowy bez wpustów z tyłu, bez ekranowania i bez możliwości zestawiania. Rodzaj przepustu w obudowie to gwint i przetłoczenie. Pokrywa przykręcana śrubami, z możliwością plombowania, co ułatwia zabezpieczenie przed nieautoryzowanym dostępem w instalacjach obiektowych. Brak odporności na warunki atmosferyczne, brak wykonania przeciwwybuchowego i brak podtrzymania funkcji.

Montaż i zastosowanie w instalacji

Montaż odbywa się przez dwa otwory montażowe na śruby o średnicy do 5 mm zlokalizowane na zewnątrz obudowy. Sposób mocowania pokrywy to przykręcenie śrubami, co zapewnia stabilne zamknięcie przy stopniu ochrony IP54.

Siedem wejść wyłamywalnych z gwintem M20 x 1,5 umożliwia wprowadzenie rur o średnicy 20 mm. Przekrój znamionowy minimalny 2,5 mm2 odpowiada typowym rozgałęzieniom w rozdzielnicach i punktach instalacyjnych. Puszka nie jest przeznaczona do stref zagrożonych wybuchem gazu ani pyłu i nie jest odporna na warunki atmosferyczne, więc stosowana jest wewnątrz pomieszczeń suchych.

Ochrona i parametry elektryczne

Stopień ochrony IP54 zapewnia ochronę przed pyłem i zachlapaniami, co jest wystarczające dla typowych zastosowań wewnętrznych. Napięcie znamionowe wynosi 660 V, a napięcie znamionowe izolacji Ui to 400 V.

Konstrukcja bezhalogenowa ogranicza emisję dymu i gazów w przypadku oddziaływania wysokiej temperatury. Deklarowany ślad węglowy produktu wynosi 0,303 kg CO2e na sztukę w cyklu od kołyski po bramę.
