Puszka odgałęźna typ: B 9 T 5 2001802

Uniwersalna puszka odgałęźna do instalacji w wilgotnych pomieszczeniach

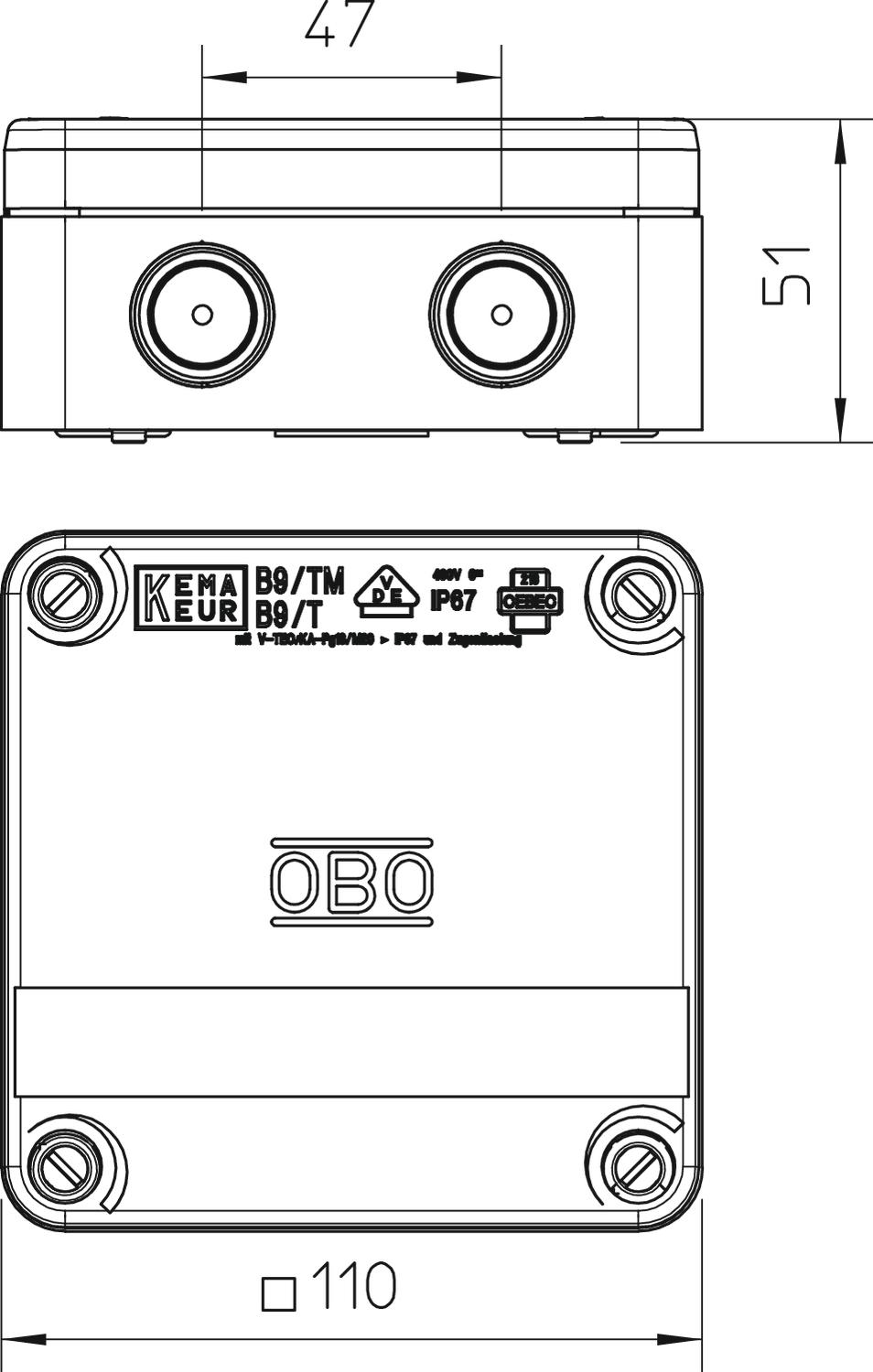

Puszka odgałęźna B 9 T 5 to rozwiązanie do rozgałęzień i połączeń przewodów w instalacjach elektrycznych, gdzie wymagana jest szczelność i stabilność połączenia. Dwuelementowa budowa z bezhalogenowego termoplastu zapewnia trwałe uszczelnienie nawet przy bezpośrednim przebijaniu membrany kablami. Jasnoszary kolor RAL 7035 i wymiary zewnętrzne 110 mm x 110 mm x 51 mm pozwalają na dyskretne wkomponowanie w instalację przy montażu ściennym lub sufitowym.

Konstrukcja dwuelementowa i szczelność IP67

Obudowa wykonana jest z polipropylenu. Technologia dwóch komponentów łączy twardą obudowę z miękką uszczelką, co daje doskonałą szczelność i stabilność mechaniczną. Stopień ochrony IP67 jest utrzymany zarówno przy przepuście przez membranę przepychową, jak i przy zastosowaniu dławika kablowego bez konieczności usuwania membrany.

W ściankach bocznych i w dnie znajdują się nagwintowane otwory z membraną uszczelniającą. W praktyce to 8 wprowadzeń gwintowych PG16, w tym 7 po bokach i 1 w dnie, oraz dodatkowa membrana w dnie dla kabli do średnicy 15 mm. Dzięki temu można szybko wprowadzić przewody, a w razie potrzeby dokręcić dławik kablowy dla odciążenia mechanicznego. Pokrywa mocowana jest czterema niezaginanymi szybkozamkami, co przyspiesza montaż i demontaż.

Gładkie ścianki zewnętrzne umożliwiają układanie wielu puszek obok siebie bez zachowania odstępu, także przy późniejszej rozbudowie instalacji. Na tylnej ściance naniesione są wymiary montażowe, co ułatwia dokładne pozycjonowanie.

Montaż, szeregowanie i zabezpieczenie

Puszka przeznaczona jest do montażu ściennego i sufitowego. W dnie znajdują się otwory mocujące pokryte miękkim materiałem, przeznaczone dla śrub o średnicy 5 mm w rozstawie 75 mm. Wymiary wewnętrzne w świetle to 98 mm x 98 mm x 40 mm, co daje wystarczającą przestrzeń na listwę zaciskową i połączenia.

Konstrukcja jest zestawialna i plombowalna, co pozwala na tworzenie ciągów puszek oraz zabezpieczenie przed nieautoryzowanym dostępem. Powierzchnia w stanie surowym ułatwia ewentualne dopasowania na budowie. Produkt nie jest odporny na warunki atmosferyczne i nie jest przeznaczony do stref zagrożonych wybuchem gazu ani pyłu.

Parametry elektryczne i warunki pracy

Napięcie znamionowe izolacji Ui wynosi 400 V, a dopuszczalny przekrój przewodu to 4 mm2 do 6 mm2. Zakres temperatury pracy to od -5 °C do 60 °C.

Ślad węglowy od kołyski po bramę dla jednej sztuki to 0,7088 kg CO2e.
