Redukcja typ 107 R M40-32 PA 2030652

Gwint metryczny do połączeń dławików w różnych rozmiarach

Redukcja typu 107 R M40-32 PA umożliwia zestawienie dławika kablowego z obudową, gdy ich gwinty mają różne wymiary. W tym przypadku zewnętrzny gwint M40 pozwala na wkręcenie redukcji w puszkę lub skrzynkę, a wewnętrzny gwint M32 służy do zamontowania dławika o mniejszym rozmiarze. To podstawowe akcesorium przy instalacjach elektrycznych i fotowoltaicznych, gdzie dobór komponentów bywa ograniczony dostępnością konkretnych elementów.

Producent przewidział szerszą gamę rozmiarów - od M20/M12 aż po M63/M50 - więc redukcja M40-M32 to średni rozmiar w ofercie, często wybierany przy standardowych puszkach instalacyjnych.

Materiał i wykonanie

Korpus wykonano z poliamidu (PA) - tworzywa termoplastycznego odpornego na uderzenia i działanie wielu chemikaliów przemysłowych. Poliamid dobrze znosi warunki panujące w halach produkcyjnych, magazynach i instalacjach zewnętrznych. Materiał jest wolny od halogenu, co oznacza brak uwalniania toksycznych gazów przy pożarze - istotne w obiektach wymagających podwyższonej ochrony przeciwpożarowej.

Kolor jasnoszary (RAL 7035) jest standardem w branży elektroinstalacyjnej - pasuje do większości puszek i obudów, nie rzuca się w oczy na tle instalacji. Produkt nie jest niklowany ani w wersji przeciwwybuchowej, co jasno określa jego przeznaczenie do typowych warunków przemysłowych.

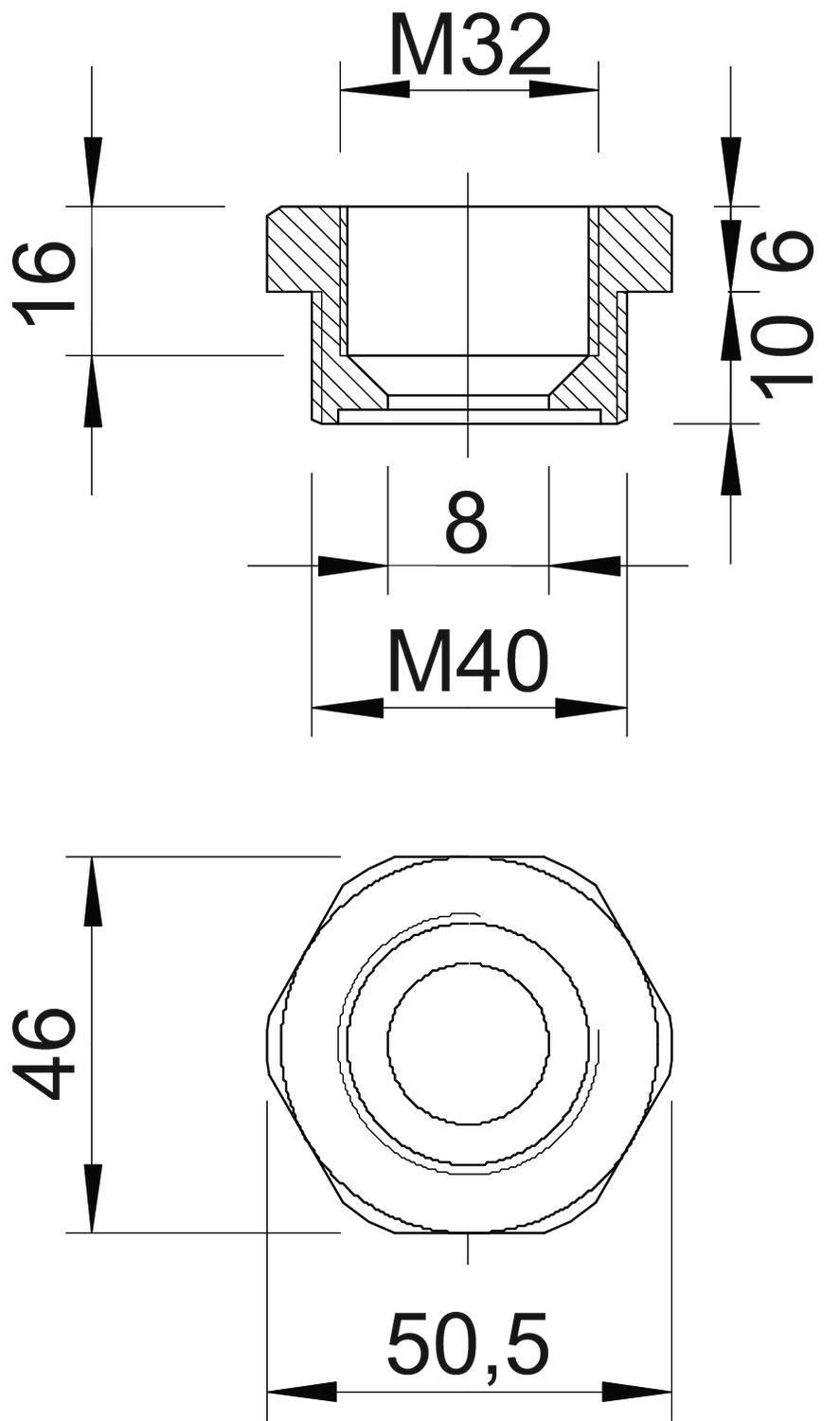

Wymiary geometryczne:

• Długość całkowita L wynosi 16 mm, z czego część gwintowana wewnętrzna L1 to 10 mm
• Szerokość klucza (rozstaw) wynosi 46 mm - standardowy rozmiar dla dławików i redukcji tej klasy
• Współczynnik E = 50,5 mm pozwala na dopasowanie w przestrzeniach montażowych o ograniczonej głębokości

Montaż i kompatybilność

Redukcja działa jako element pośredni między obudową a dławikiem. Wkręca się ją ręcznie lub kluczem w otwór puszki z gwintem M40, a następnie wkręca dławik kablowy M32 przez drugą stronę. Gwinty metryczne zapewniają szczelne połączenie bez dodatkowych uszczelek - producent deklaruje klasę ochrony IP54 bez dodatkowej uszczelki. Jeśli instalacja wymaga wyższej szczelności, wystarczy dołożyć podkładkę płaską lub O-ring po stronie wewnętrznej, osiągając IP68.

Minimalna jednostka sprzedaży to 50 sztuk, co odpowiada typowym opakowaniom kartonowym producenta dla elementów tego rozmiaru.

Zgodność i normy środowiskowe

Produkt pochodzi od OBO BETTERMANN - producenta z deklaracjami zgodności RoHS i REACH, co potwierdza brak substancji SVHC powyżej limitów ustawowych. Ślad węglowy wynosi 0,0516 kg CO2e na sztukę (od kołyski do bramy), co pozwala na uwzględnienie redukcji w raportowaniu środowiskowym instalacji przemysłowych.
