Rozdzielnica 12 modułowa typ: SDB 12 PS 2008812

Rozdzielnica modułowa naścienna 12 TE z osłoną IP66

Rozdzielnica typu SDB 12 PS to kompaktowy, powierzchniowy rozdzielacz do podziału energii w instalacjach wewnętrznych i w chronionym otoczeniu zewnętrznym. Przeznaczona jest do montażu naściennego i zapewnia ochronę izolacyjną dla maksymalnie 12 modułów TE na jednej szynie. Transparentny, przykręcany dekiel z wycięciem pozwala na szybki podgląd wyposażenia bez demontażu pokrywy.

Konstrukcja i materiały

Obudowa wykonana jest z polistyrenu PS w kolorze jasnoszarym RAL 7035. Wymiary zewnętrzne to 286 mm długości, 202 mm szerokości i 126 mm wysokości, co daje zwartą bryłę 286 x 202 x 126 mm. Pokrywa jest przezroczysta, mocowana na śruby, z fabrycznym wycięciem. Wewnątrz znajduje się fabrycznie zamontowana szyna nośna 35 mm typu hat profile, gotowa do przyjęcia aparatów modułowych. Na górze i na dole obudowy przewidziano otwory wybijane: po 10 otworów O 20 mm oraz po jednej kombinowanej wybijce O 20/25/32 mm na każdej stronie, co ułatwia wprowadzenie przewodów. Do kompletu dołączono 4 zaślepki na śruby.

Ochrona i parametry pracy

Urządzenie spełnia wymagania IEC 439-3 i jest izolowane ochronnie. Stopień ochrony obudowy to IP66, a odporność mechaniczna IK07, co zapewnia bezpieczną pracę w warunkach zapylonych i przy zachlapaniu. Napięcie znamionowe wynosi 400 V, prąd znamionowy 63 A. Strata mocy przy 40 K to 25,1 W. Konstrukcja przeznaczona jest do pracy w temperaturach typowych dla instalacji elektrycznych, z zachowaniem stabilności polistyrenu.

Montaż i wyposażenie

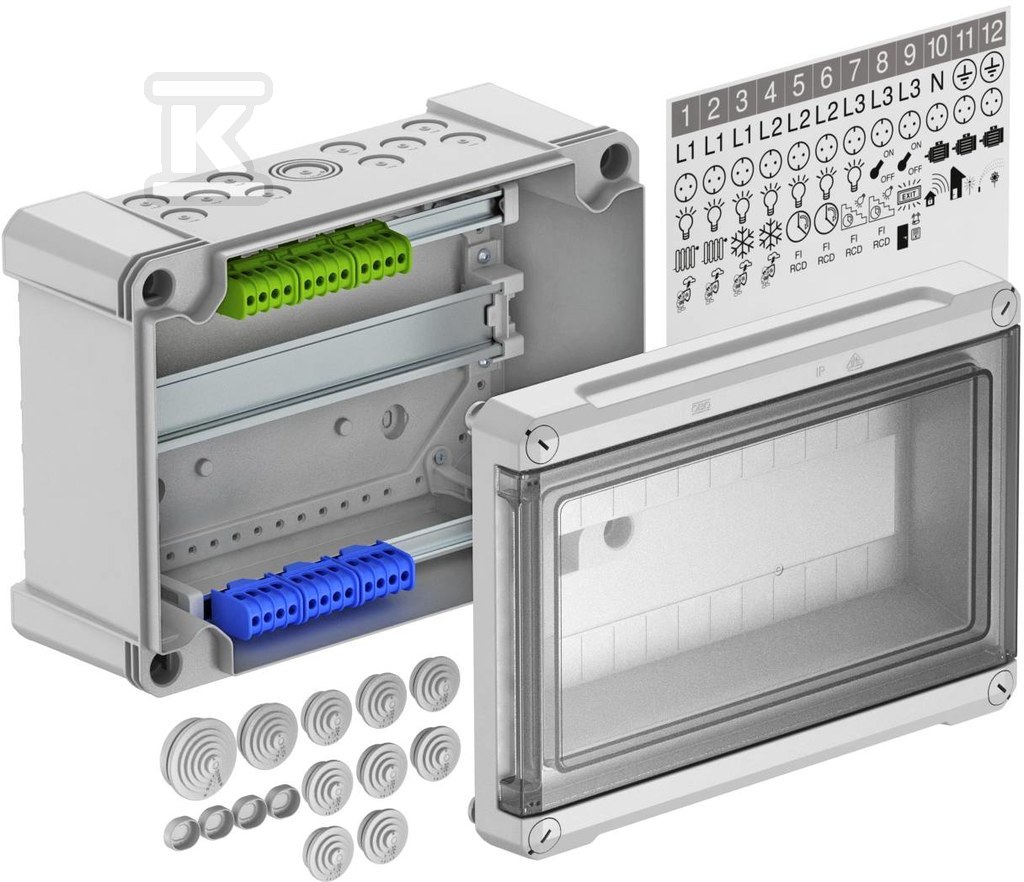

Rozdzielnica przeznaczona jest do montażu natynkowego. W zestawie znajduje się komplet klemmowy: po 3 zaciski PE/N z 4 punktami śrubowymi 16 mm2 każdy, mini szyna hat profile, instrukcja montażu oraz zestaw mocujący. Oznaczniki dla podłączonych odbiorców ułatwiają identyfikację obwodów. Dzięki ochronie IP66 i konstrukcji z polistyrenu PS obudowa sprawdza się w rozdzielaniu obwodów oświetleniowych, gniazdowych i sterowniczych w obiektach przemysłowych, usługowych i mieszkalnych, gdzie wymagana jest szczelna i czytelna obudowa na 12 modułów.
