Rozdzielnica 5 modułowa typ: SDB 05 PC 2008844

Kompaktowa rozdzielnica naścienna do 5 modułów

Rozdzielnica SDB 05 PC to obudowa z poliwęglanu przeznaczona do podziału i zabezpieczenia obwodów w instalacjach elektrycznych. Przeznaczona jest do montażu naściennego w wersji natynkowej i sprawdza się zarówno wewnątrz budynków, jak i na zewnątrz. Transparentny, przykręcany dekiel z wycięciem pozwala na szybki podgląd zawartości bez konieczności demontażu całej pokrywy, a jednocześnie chroni aparaturę przed zabrudzeniami.

Obudowa jest izolowana ochronnie i przeznaczona dla maksymalnie 5 modułów TE w jednym rzędzie. Wewnątrz znajduje się fabrycznie zamontowana szyna DIN 35 mm, co skraca czas przygotowania rozdzielnicy do pracy. Kolor jasnoszary RAL 7035 dobrze komponuje się z typowymi instalacjami obiektowymi.

Montaż i konstrukcja

Konstrukcja jest lekka i łatwa w obróbce. Wymiary gabarytowe to ok. wysokość 126 mm, szerokość 151 mm i głębokość 126 mm, co pozwala na dyskretne umieszczenie rozdzielnicy w miejscach ograniczonych przestrzennie. Montaż odbywa się na ścianie przy użyciu dwóch zewnętrznych uchwytów ze stali nierdzewnej. W komplecie znajdują się zaślepki na śruby oraz paski zasłaniające niewykorzystane pola modułowe, dzięki czemu front wygląda estetycznie nawet przy częściowym zapełnieniu.

W ściankach przewidziano elastyczne przepusty kablowe i wybijane otwory. Do dyspozycji instalatora są 4 elastyczne wprowadzenia O 20 mm dla kabli o średnicy 0-17 mm oraz 1 elastyczne wprowadzenie O 25 mm dla kabli 0-22 mm. Dodatkowo w górnej i dolnej części obudowy znajdują się po 4 wybijane otwory O 20 mm oraz po 1 kombinowany otwór O 20/25 mm. Rozwiązanie to ułatwia dopasowanie prowadzenia przewodów do konkretnego ułożenia instalacji.

Ochrona i warunki pracy

Obudowa zapewnia klasę szczelności IP66, czyli pełną ochronę przed pyłem i silnym strumieniem wody z dowolnego kierunku. Odporność udarowa IK08 gwarantuje wytrzymałość mechaniczną w typowych warunkach montażu i eksploatacji. Test drutu żarzącego na 850 °C potwierdza właściwości palne materiału poliwęglanowego.

Urządzenie jest przystosowane do pracy w instalacjach o napięciu znamionowym 400 V AC, z możliwością zastosowania w układach do 1000 V i 1500 V DC w zależności od wyposażenia. Prąd znamionowy obudowy to 40 A, a strata mocy przy ?T 40 K wynosi ok. 19 W. Izolacja ochronna i brak konieczności dodatkowej płyty montażowej upraszczają instalację w miejscach, gdzie wymagana jest szybka podziałka obwodów.

Wyposażenie i praktyczne rozwiązania instalacyjne

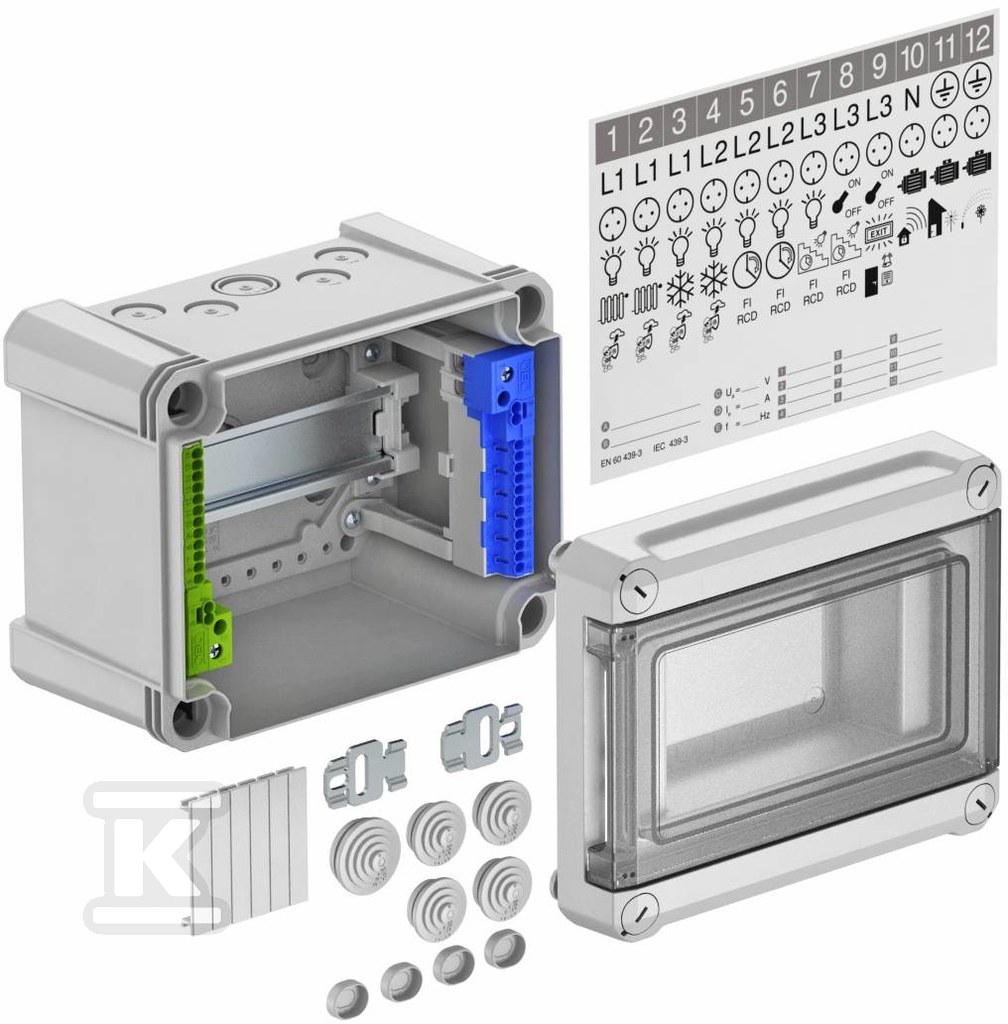

W zestawie z obudową dostarczany jest komplet klem do podłączenia przewodów PE/N. W skład zestawu wchodzi klemma PE/N 1×25 mm2 i 1×16 mm2 ze śrubowymi zaciskami, a także klemmy wtykowe 2×4 mm2 i 12×2,5 mm2, mini szyna DIN oraz instrukcja montażu z kompletem mocowań. Dołączone są również oznaczniki do opisania podłączonych odbiorników, co ułatwia późniejszą identyfikację obwodów.

Transparentny dekiel jest przykręcany, bez zamka, co przyspiesza serwis. Brak płyty montażowej redukuje wagę i liczbę elementów, a jednocześnie konstrukcja pozostaje sztywna dzięki formowanemu korpusowi z poliwęglanu. Rozdzielnica nadaje się do podziału energii w małych obiektach, rozdzielnic pomocniczych, szafek sterowniczych i punktów zasilania urządzeń o niewielkiej liczbie modułów.
