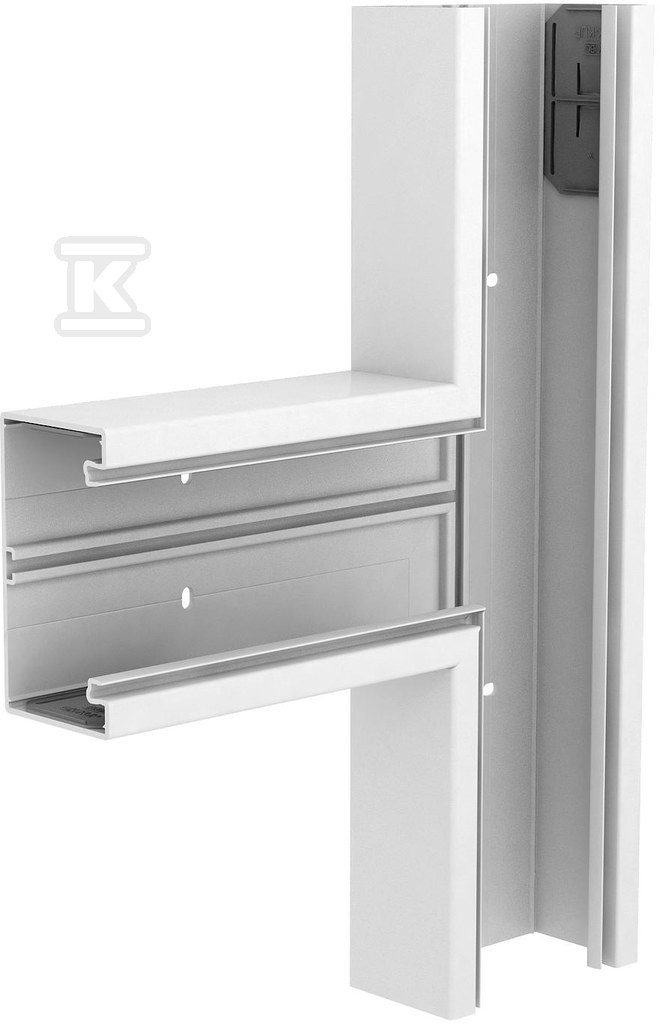

Trójnik typ: GK-T70130RW 6274560

Trójnik symetryczny do zmiany kierunku kanałów podparapetowych GK Rapid 80

Trójnik przeznaczony do zmiany kierunku instalacji w kanałach podparapetowych systemu GK. Wykonanie w czystej bieli RAL 9010 z folią ochronną na powierzchni pozwala na prowadzenie przewodów wzdłuż parapetu bez konieczności cięcia kanału na łączeniach. Wymiary 70 mm wysokości i 130 mm szerokości odpowiadają przekrojowi kanału 70 × 130 mm, a długość elementu 460 mm zapewnia stabilne przejście z odgałęzieniem o tej samej szerokości 130 mm. Symetryczna budowa ułatwia montaż w obu kierunkach, a jedna pokrywa o szerokości 76,5 mm zamyka dostęp do wnętrza po ułożeniu przewodów.

Konstrukcja i materiały

Podstawa wykonana jest z tworzywa sztucznego, gatunek polichlorek winylu PVC, w wersji części dolnej z wykończeniem stan surowy. Powierzchnia fabrycznie zabezpieczona jest folią ochronną, którą usuwa się po zakończeniu prac. Pokrywa mocowana jest wewnątrz obudowy, co daje płaską linię czołową i ogranicza ryzyko zaczepienia. W dnie znajduje się perforacja montażowa ułatwiająca kotwienie do podłoża. Trójnik nie posiada klamer kablowych ani łącznika kanału EÜK. Odporność udarowa na poziomie IK08 zapewnia wytrzymałość mechaniczną w warunkach montażowych i eksploatacyjnych. Model nie jest bezhalogenowy i nie ma wykończenia antybakteryjnego.

Montaż i zastosowanie

Element służy do zmiany kierunku prowadzenia kanału podparapetowego GK, typowo w instalacjach elektrycznych prowadzonych wzdłuż parapetów. Symetryczna geometria pozwala na odgałęzienie w poziomie bez dodatkowych adapterów. Perforacja w części dolnej umożliwia szybkie przymocowanie do ściany lub parapetu, a wewnętrzny sposób montażu pokrywy ogranicza wystające elementy. Szerokość pokrywy 76,5 mm współpracuje z pokrywą kanału podstawowego, zachowując ciągłość estetyczną. Brak łącznika oznacza, że trójnik jest elementem rozgałęziającym, a nie przedłużającym odcinka.

Parametry eksploatacyjne i bezpieczeństwo

Stopień ochrony IP30 ogranicza dostęp do wnętrza przed ciałami stałymi, co jest wystarczające do montażu wewnątrz pomieszczeń suchych. Zakres temperatury pracy od -15 °C do 60 °C pozwala na stosowanie w typowych warunkach budynków mieszkalnych i użyteczności publicznej. Materiał PVC zapewnia odporność na typowe czynniki środowiskowe w instalacjach wewnętrznych. Ślad węglowy CO2 GWP od kołyski po bramę wynosi 4,1779 kg CO2e na 1 sztukę.
