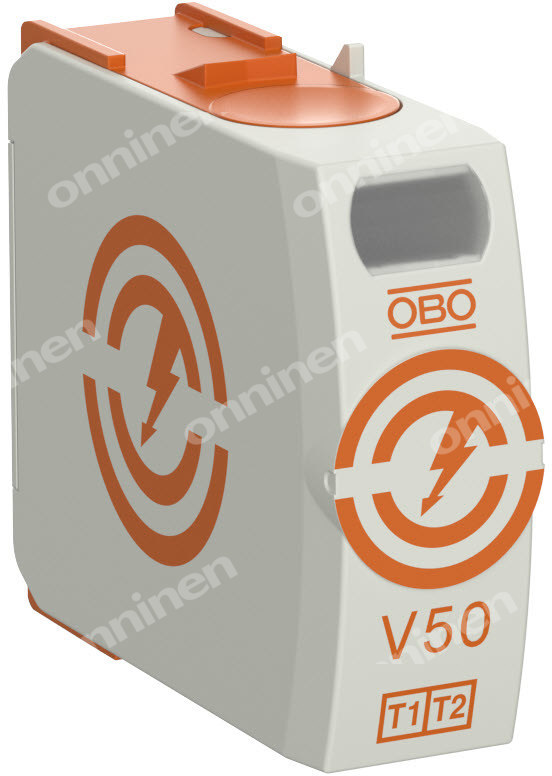

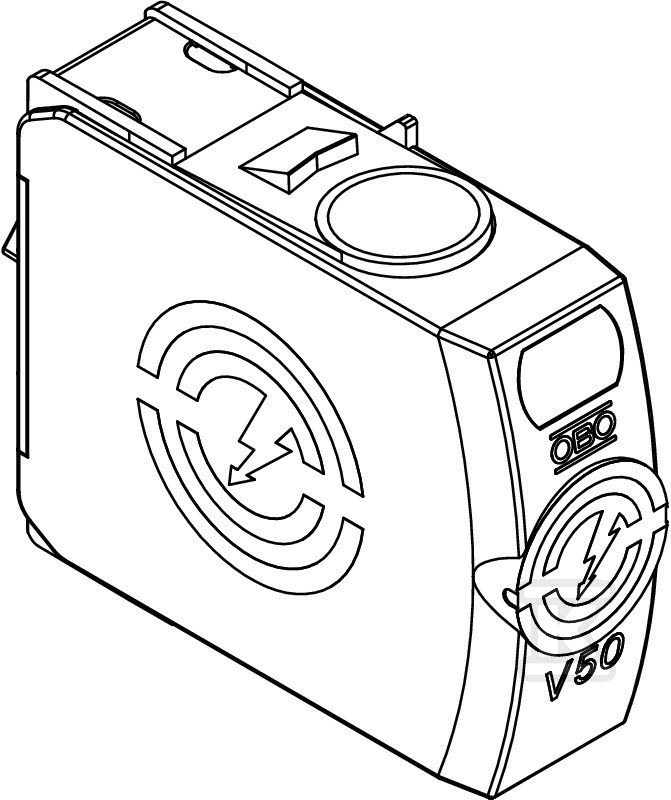

Wkładka ogranicznika przepięć typ V50-0-150 5093505

Ochrona przed przepięciami w instalacjach elektrycznych

Ten wkład ogranicznika przepięć typu V50-0-150 to kluczowy element zapewniający bezpieczeństwo i niezawodność instalacji elektrycznych. Przeznaczony do ochrony przed skutkami wyładowań atmosferycznych i innymi przepięciami, minimalizuje ryzyko uszkodzeń urządzeń i zapewnia ciągłość zasilania. Jest to komponent klasy 1+2, co oznacza, że skutecznie działa zarówno w przypadku bezpośrednich uderzeń pioruna, jak i pośrednich przepięć.

Budowa i zastosowanie

Wkładka przeznaczona jest do montażu na szynie montażowej DIN TH-35 mm, co ułatwia jej instalację i wymianę. Jej kompaktowy rozmiar – zaledwie 1 moduł – pozwala na oszczędne wykorzystanie przestrzeni w rozdzielnicy. Zastosowanie znajduje w budynkach mieszkalnych, komercyjnych oraz przemysłowych, gdzie ochrona przed przepięciami jest szczególnie istotna. Dzięki wysokiej zdolności odprowadzania prądów udarowych (12.5 kA przy 10/350 µs) skutecznie chroni obwody przed przeciążeniem i zwarciem. Optyczna sygnalizacja zadziałania pozwala na szybką identyfikację uszkodzonego elementu i konieczność jego wymiany.

Kluczowe cechy i korzyści

• Wszechstronność: Kompatybilny z różnymi układami sieciowymi – TN, TN-C, TN-C-S, TT – co czyni go uniwersalnym rozwiązaniem dla wielu instalacji.
• Wysoka skuteczność: Poziom ochrony na poziomie 0.8 kV dla L-N oraz N-PE zapewnia skuteczną ochronę przed przepięciami o różnym pochodzeniu.
• Bezpieczeństwo: Wykonany z samogasnącego tworzywa sztucznego (UL 94 V-0), minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii.
• Łatwa wymiana: Wymienna wkładka z dynamicznym urządzeniem odłączającym ułatwia serwisowanie i redukuje koszty napraw.
• Duży przekrój przewodów: Obsługa przewodów o maksymalnym przekroju 35 mm2 (zarówno jedno-/wielodrutowych jak i elastycznych) umożliwia podłączenie do niego szerokiej gamy instalacji.
• Mechaniczne zabezpieczenia: Posiada mechaniczne zabezpieczenie wkładek chroniące przed wypadnięciem spowodowanym wibracjami oraz kodowanie napięciowe zapobiegające błędnemu montażowi.
• Zgodność z normami: Spełnia wymagania norm bezpieczeństwa, gwarantując niezawodne działanie i ochronę instalacji elektrycznej.
