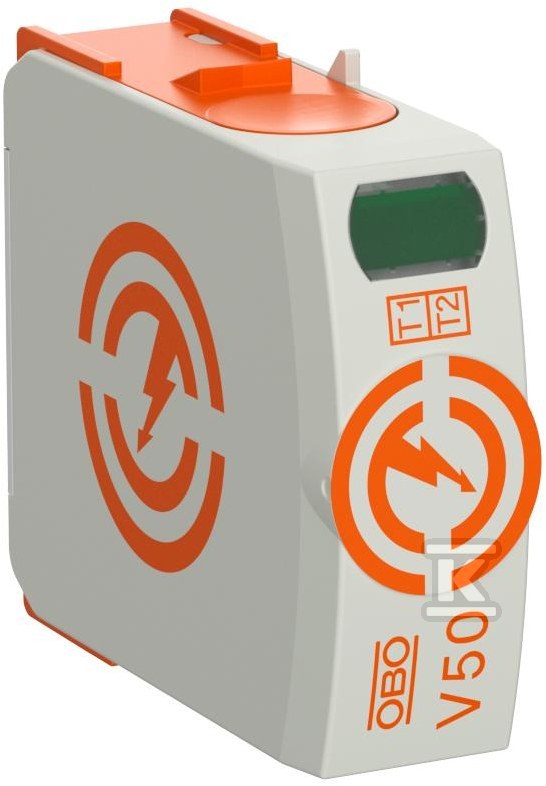

Wkładka ogranicznika przepięć typ V50-0-385 5093510

Ochrona przed przepięciami dla instalacji elektrycznych

Wkładka ogranicznika przepięć typu V50-0-385 to komponent przeznaczony do ochrony urządzeń elektrycznych przed skutkami przepięć, zarówno powstałych w wyniku wyładowań atmosferycznych, jak i zakłóceń w sieci zasilającej. Jest to element kluczowy w zapewnieniu bezpieczeństwa i niezawodności instalacji, minimalizujący ryzyko uszkodzeń i przestojów.

Ten ogranicznik, o klasie ochronności Typ 1+2, skutecznie chroni przed zarówno bezpośrednimi, jak i pośrednimi uderzeniami pioruna. Jego konstrukcja oparta na dynamicznym urządzeniu odłączającym oraz optycznej sygnalizacji uszkodzenia, pozwala na szybką identyfikację konieczności wymiany wkładki po wystąpieniu przepięcia. Montaż odbywa się na standardowej szynie montażowej DIN TH-35 mm, co ułatwia integrację z istniejącymi rozdzielnicami.

Zastosowanie i cechy charakterystyczne:

• Wszechstronność: Nadaje się do stosowania w różnych układach sieciowych – choć nie jest dedykowany konkretnemu układowi (TT, TN, IT), jego uniwersalność pozwala na zastosowanie w większości instalacji.
• Wysoka skuteczność: Znamionowe napięcie AC wynosi 350 V, a najwyższe napięcie trwałej pracy to 385 V. Poziom ochrony na poziomie 1.7 kV zapewnia skuteczną ochronę wrażliwych urządzeń elektronicznych.
• Duża zdolność odprowadzania prądów udarowych: Prąd udarowy na poziomie 12.5 kA (10/350 µs) gwarantuje ochronę nawet przy silnych przepięciach.
• Bezpieczeństwo i sygnalizacja: Optyczna sygnalizacja uszkodzenia pozwala na szybką identyfikację konieczności wymiany wkładki, co minimalizuje czas przestoju instalacji.
• Solidna konstrukcja: Obudowa wykonana z samogasnącego tworzywa sztucznego (UL 94 V-0) zapewnia bezpieczeństwo pożarowe. Mechaniczne zabezpieczenie wkładek chroni przed skutkami wibracji i zapewnia kodowanie napięciowe.
• Kompatybilność: Maksymalny przekrój przewodu elastycznego i sztywnego wynosi 35 mm2, co umożliwia podłączenie przewodów o różnej grubości.
• Kompaktowy rozmiar: Zajmuje tylko 1 moduł w rozdzielnicy, co pozwala zaoszczędzić miejsce.

Ogranicznik ten jest szczególnie polecany do stosowania w budynkach mieszkalnych, komercyjnych oraz przemysłowych, gdzie ochrona przed przepięciami jest kluczowa dla zapewnienia ciągłości działania urządzeń i bezpieczeństwa użytkowników. Jego montaż powinien być realizowany przez wykwalifikowanego elektryka zgodnie z obowiązującymi normami i przepisami.
