Wspornik montażowy Snap-In typ: CP45-TP 3SI 6108024

Płyta nośna Snap-In do trzech złączy 3-biegunowych

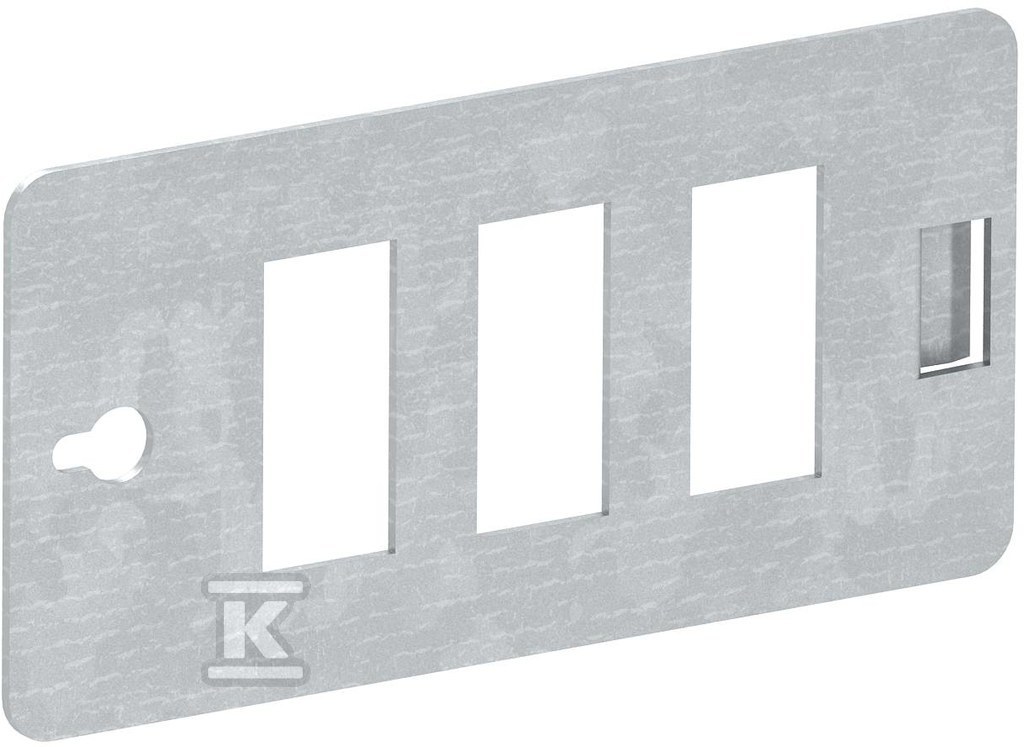

Płyta montażowa przeznaczona do przyjęcia trzech złączy wtykowych Snap-In, 3-biegunowych, w obudowie typu Consolidation Point. Rozwiązanie pozwala na uporządkowane i stabilne osadzenie złączy w jednej płaszczyźnie, co ułatwia okablowanie i serwis w punktach konsolidacji. Wykonanie ze stali zapewnia sztywność konstrukcji przy niewielkiej grubości.

Budowa i materiał

Płyta wykonana jest ze stali, w kolorze stal szlachetna. Taki materiał zapewnia odporność mechaniczną i stabilność wymiarową w warunkach instalacji elektrycznej. Grubość 4 mm daje sztywność potrzebną do utrzymania złączy Snap-In bez dodatkowych wzmocnień.

• stalowa konstrukcja nośna
• powierzchnia w odcieniu stali szlachetnej
• brak właściwości antybakteryjnych - model standardowy

Dane logistyczne wskazują masę 6,2 kg na 100 szt. Ślad CO2 cradle-to-gate wynosi 0,3082 kg CO2e / 1 szt.

Wymiary i sposób montażu

Wymiary płyty to długość 120 mm, szerokość 60 mm, wysokość 4 mm. Kompaktowy format pozwala na montaż w standardowych obudowach Consolidation Point bez konieczności adaptacji przestrzeni. Sposób montażu określony jako Inne, zgodnie z przeznaczeniem jako płyta nośna pod złącza Snap-In. Liczba modułów dla systemów modułowych wynosi 0, co oznacza zastosowanie dedykowane, a nie modułowe w sensie DIN.

Montaż odbywa się poprzez osadzenie złączy Snap-In w przygotowanych miejscach na płycie, a następnie umieszczenie całego zespołu w obudowie. Dzięki temu instalator uzyskuje powtarzalne rozmieszczenie punktów przyłączeniowych i szybki dostęp do zacisków.

Zastosowanie w obudowach Consolidation Point

Płyta CP45-TP 3SI przeznaczona jest do systemów dystrybucji i konsolidacji okablowania, gdzie wymagane jest zebranie trzech połączeń 3-biegunowych w jednym miejscu. Sprawdzi się w rozdzielnicach i punktach dystrybucyjnych, w których stosowane są złącza Snap-In.

• przyjęcie trzech złączy Snap-In 3-biegunowych
• montaż w obudowie Consolidation Point
• uporządkowanie okablowania w punkcie konsolidacji
