Wspornik ścienno-wieszakowy typ: MWA 12 21S A2 6424432

od 30 szt.50,90 zł
brutto / szt.
na zamówienie
Marka OBO-BETTERMANN
Indeks Onninen:CXP743
Indeks producenta:6424432
EAN:
  • 4012197253578
  • 4012197253561
  • 4012197298418
Opakowania zbiorcze:30 / 1440 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość: 32.5 mm
Obciążenie dopuszczalne: 1.2 kN
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: tak
Szerokość: 210 mm
Wysokość: 65 mm
Zabezpieczenie powierzchni: Stan surowy
Zakres kątów: 90 ... 90 °

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,033 m / 0,21 m / 0,065 m / 0,269 kg
Kod celny:73089059

Wspornik ścienno-wieszakowy typ: MWA 12 21S A2 6424432

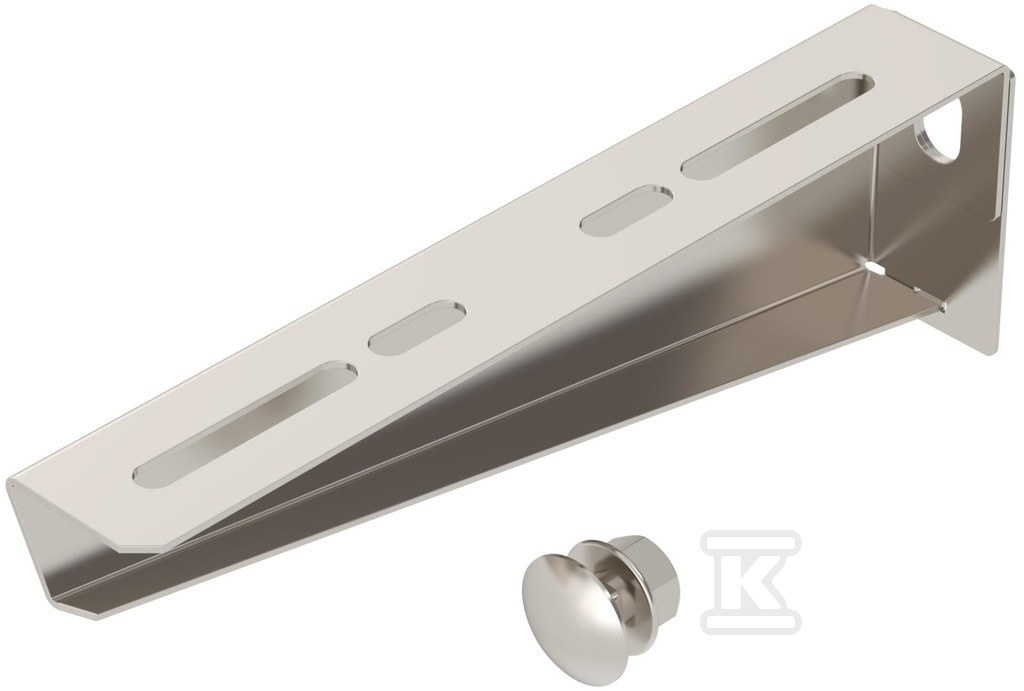

Lekki wspornik ścienno-wieszakowy ze stali nierdzewnej 304 do instalacji kablowych

Lekki wspornik ścienno-wieszakowy w wersji zaginanej przeznaczony jest do podtrzymywania tras kablowych na ścianach i wieszakach. Wykonany ze stali nierdzewnej 304 (1.4301) z powierzchnią w stanie surowym po obróbce, zapewnia odporność na korozję w środowiskach wilgotnych i przemysłowych bez dodatkowych powłok. Stal szlachetna w naturalnym wykończeniu zachowuje stabilność wymiarową i nie wymaga konserwacji.

Konstrukcja i materiał

Wspornik ma formę wysięgnika ściennego z uchwytem, zgiętą tak, aby tworzyć stabilny punkt podparcia dla koryt i drabinek. Szerokość 210 mm i wysokość 65 mm przy długości 32,5 mm dają zwartą geometrię łatwą do rozmieszczenia w ciasnych trasach. Średnica otworu montażowego wynosi 11 mm, a zakres kątów pracy to 90 ... 90°, co oznacza stałe ustawienie prostopadłe do podłoża montażowego. Powierzchnia w stanie surowym, pusty po obróbce, to typowe wykończenie dla stali nierdzewnej 1.4301, bez dodatkowego zabezpieczenia antykorozyjnego. Przewidziano śrubę M10x25 do zamocowania oraz śrubę grzybkową M10x25, co ułatwia szybkie połączenie z istniejącymi systemami wsporczymi.

Montaż i zastosowanie

Produkt sprawdza się jako element podtrzymujący w instalacjach kablowych montowanych do ściany lub do wieszaków US i U. Dzięki utrzymaniu sprawności działania E30 i E90 w czasie pożaru wspornik może być stosowany w trasach wymagających zachowania funkcji przez określony czas w warunkach oddziaływania ognia. Zgodność z RoHS potwierdza brak substancji ograniczonych w składzie materiału. W praktyce instalatorzy docenią brak konieczności dodatkowej obróbki powierzchni i możliwość montażu bez narzędzi do spawania.

Nośność i warunki pracy

Wartość ta odnosi się do sumy ciężaru kabli, koryta i samego wysięgnika. W zestawieniach obciążeniowych dla mocowania ściennego i dla pracy na wieszakach US 3 K i US 5 K przy długościach wspornika do 400 mm utrzymywana jest nośność 1,2 kN, co pozwala na przewidywalne projektowanie trasy. Dane obciążeniowe bazują na betonie zarysowanym klasy C20/25 i wymagają przestrzegania warunków montażu z aprobat ETA dla stosowanych kotew.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Certyfikat RoHS
