Wspornik ścienno-wieszakowy typ: MWAG 12 11 A2 6424400

od 30 szt.37,72 zł
brutto / szt.
na zamówienie
Marka OBO-BETTERMANN
Indeks Onninen:CXP738
Indeks producenta:6424400
EAN:
  • 4012197298326
  • 4012197253776
  • 4012197253783
Opakowania zbiorcze:30 / 2280 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Do kablowego systemu nośnego o szerokości: 100 ... 100 mm
Obciążenie dopuszczalne: 1.2 kN
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 110 mm
Wysokość: 53 mm
Zabezpieczenie powierzchni: Stan surowy
Zakres kątów: 90 ... 90 °

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,033 m / 0,11 m / 0,059 m / 0,16 kg
Kod celny:73089059

Wspornik ścienno-wieszakowy typ: MWAG 12 11 A2 6424400

Lekki wspornik ścienno-wieszakowy do bezśrubowego mocowania koryt siatkowych

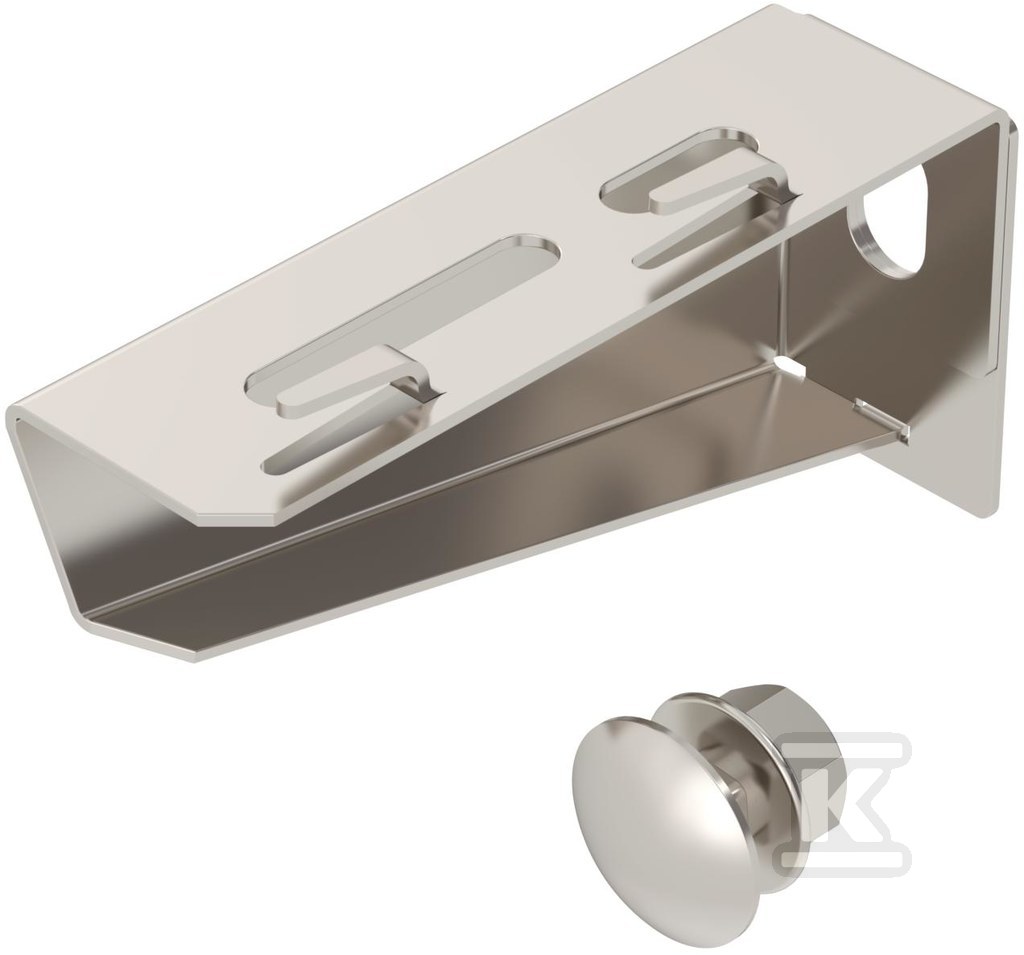

Wspornik ścienno-wieszakowy w wersji zaginanej przeznaczony jest do szybkiego, bezśrubowego zamocowania korytka siatkowego. Wykonany ze stali nierdzewnej 304, gatunek 1.4301, z powierzchnią surową po obróbce, zapewnia odporność na korozję w typowych warunkach instalacji przemysłowych i obiektowych. Konstrukcja wysięgnika ściennego z uchwytem pozwala na montaż na ścianie lub na wieszakach U, a dołączona śruba grzybkowa M10 x 25 umożliwia przymocowanie wspornika do wieszaków US.

Konstrukcja i materiał

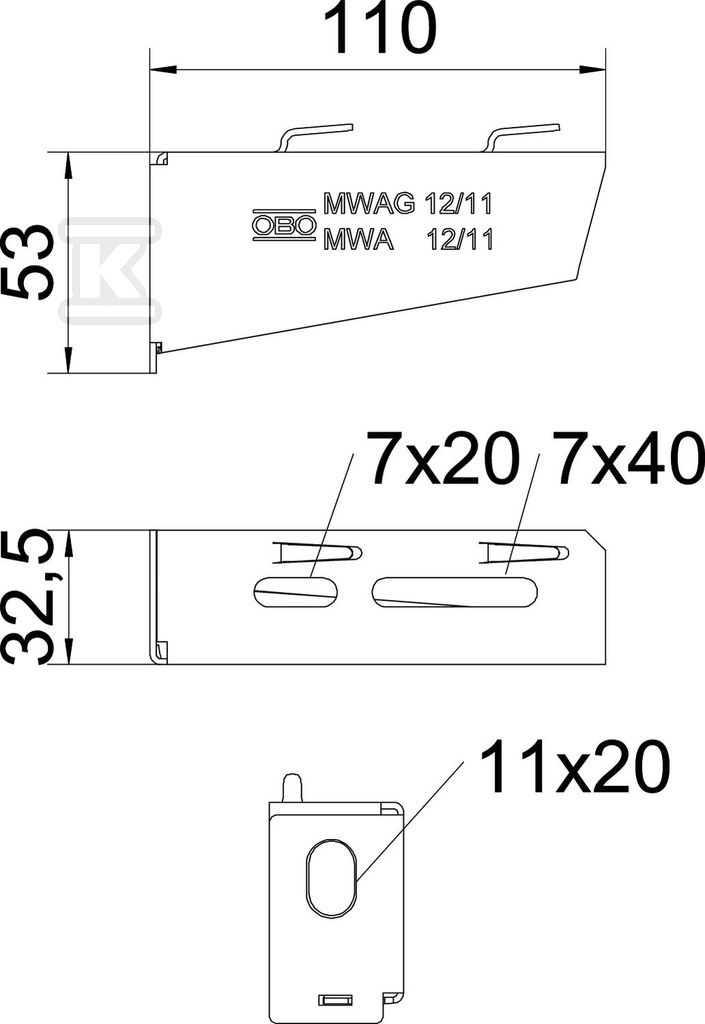

Rdzeń rozwiązania stanowi stal nierdzewna 1.4301 w kolorze stali szlachetnej. Powierzchnia w stanie surowym, po obróbce, bez dodatkowego wykończenia, zachowuje naturalne właściwości materiału. Wymiary wspornika to szerokość 110 mm i wysokość 53 mm, przy wymiarze A 32,5 mm i wymiarze B 110 mm. Średnica otworu montażowego wynosi 11 mm, a wysokość H to 53 mm. Zakres kątów jest stały 90 °, co upraszcza projektowanie prostych linii kablowych. Wspornik jest przeznaczony do kablowego systemu nośnego o szerokości 100 mm.

Montaż i zastosowanie

Zaginana forma wspornika umożliwia bezśrubowe mocowanie korytka siatkowego, co skraca czas instalacji i ogranicza liczbę elementów złącznych na trasie kablowej. W zestawie znajduje się śruba M10 x 25 do zamocowania na wieszakach US, co pozwala na pracę zarówno w układzie ściennym, jak i wieszakowym. Produkt należy do serii MWA, w wykonaniu wspornik ścienno-stropowy. Nie zapewnia podtrzymania funkcji w czasie pożaru E30/E90 i nie jest przeznaczony do zastosowań wymagających utrzymania sprawności działania. Zgodność z RoHS jest potwierdzona.

Parametry użytkowe i środowiskowe

Nośność wspornika wynosi F 1,2 kN przy prawidłowym zakotwieniu w betonie klasy C20/25. Wartość dotyczy maksymalnego łącznego obciążenia, czyli ciężaru kabla, koryta i samego wspornika. Dzięki lekkiej konstrukcji wspornik sprawdza się w instalacjach przemysłowych i systemach kablowych, gdzie liczy się szybki montaż i odporność materiału. Ślad węglowy produktu wynosi 1,0335 kg CO2e na sztukę, wartość GWP od kołyski po bramę zmierzona 2025-05-14.
