Wspornik ścienno-wieszakowy typ: MWAG 12 21 A2 6424402

Lekki wspornik ścienno-wieszakowy ze stali nierdzewnej do koryt siatkowych

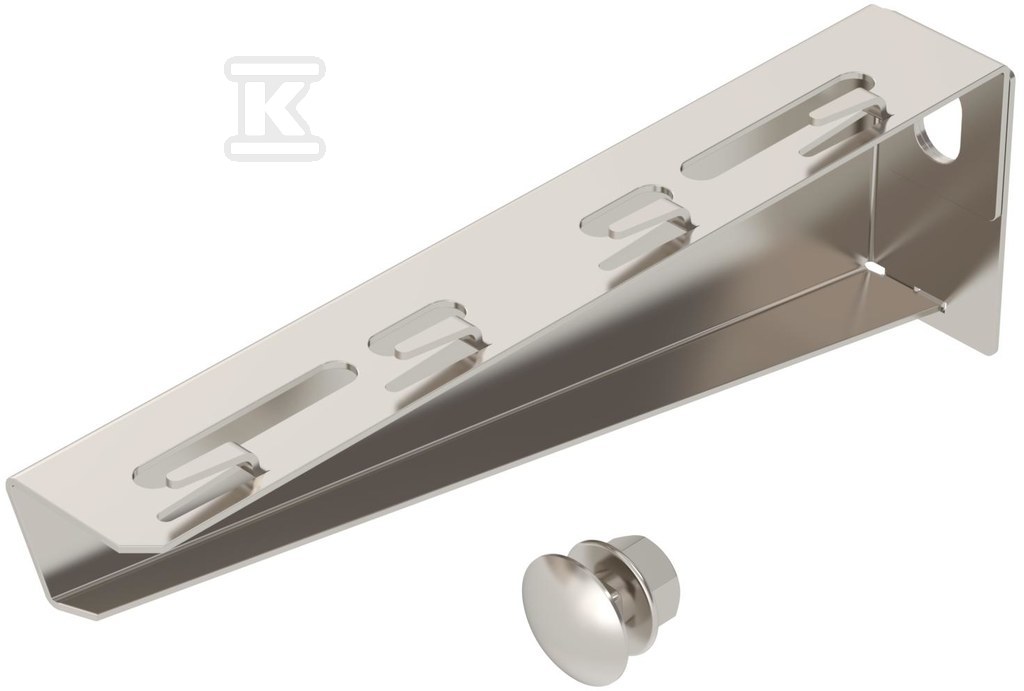

Lekki wspornik ścienno-wieszakowy w wersji zaginanej przeznaczony jest do bezśrubowego mocowania korytka siatkowego. Typ MWAG 12 21 A2 wykonano ze stali nierdzewnej 304, oznaczenie 1.4301, w stanie surowym po pasywacji. Rozwiązanie łączy prosty montaż z odpornością na korozję, co sprawdza się w instalacjach kablowych narażonych na wilgoć i czynniki atmosferyczne.

Konstrukcja i materiał

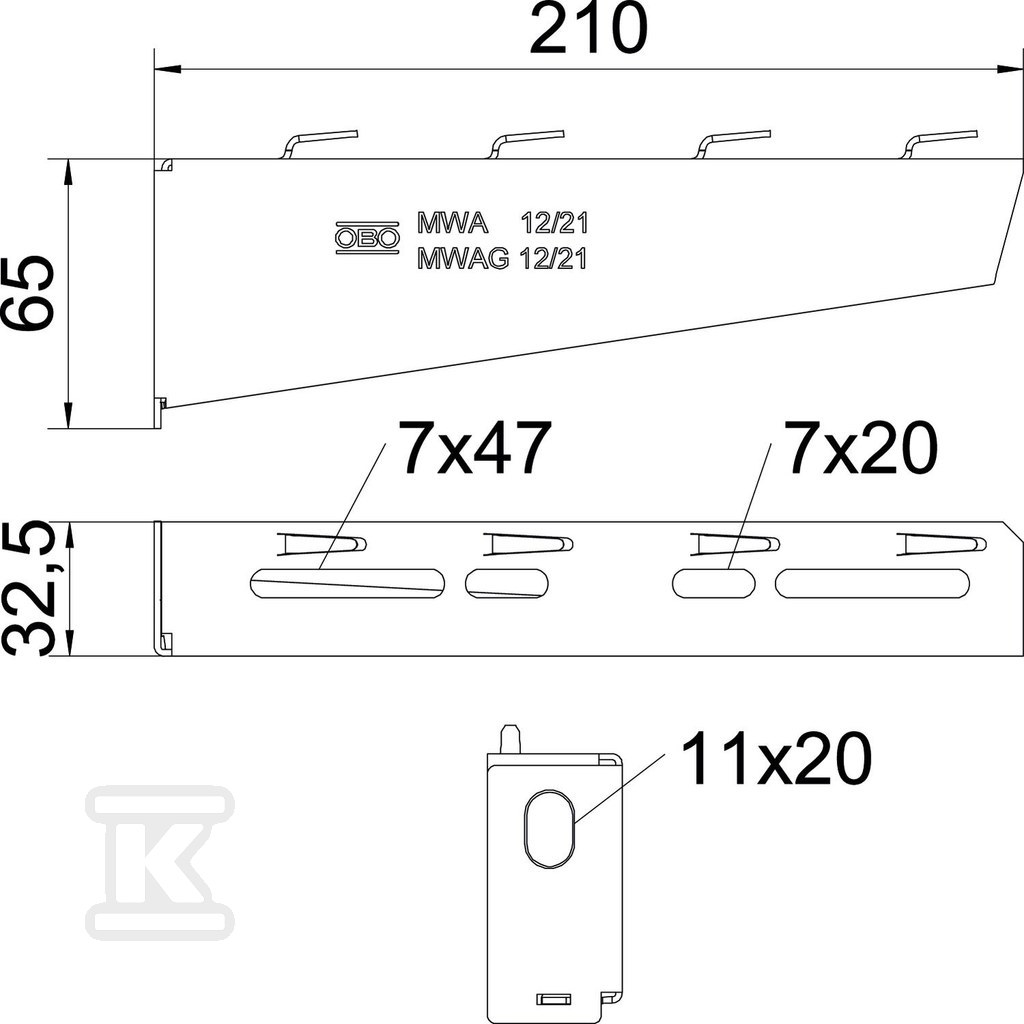

Wspornik ma szerokość 210 mm i wysokość 65 mm, z wymiarami roboczymi 210 x 65 mm. Wykonanie zaginane zapewnia sztywność przy niewielkiej masie, a powierzchnia w stanie surowym, gebeizowana, zachowuje naturalny wygląd stali szlachetnej bez dodatkowych powłok. Materiał to stal nierdzewna 304, 1.4301, odporna na korozję w typowych warunkach instalacyjnych. Otwór montażowy o średnicy 11,00 mm ułatwia precyzyjne pozycjonowanie przy kotwieniu do ściany. Zakres kątów wynosi 90 °, co oznacza stałe ustawienie prostopadłe do podłoża montażowego.

Montaż i zastosowanie

Produkt przeznaczony jest do kablowego systemu nośnego o szerokości 200 mm i współpracuje z korytami siatkowymi montowanymi bez śrub. Zastosowanie w wersji ścienno-wieszakowej pozwala na wysięg kabli od ściany przy zachowaniu stabilnego podparcia. W komplecie znajduje się śruba M10 x 25 do mocowania na U-stelażach, co przyspiesza prace przy łączeniu z systemem szynowym. Montaż ścienny wymaga doboru odpowiedniego kołka rozporowego, a obciążenie całkowite to suma ciężaru kabli, korytka i samego wysięgnika.

Nośność i warunki pracy

Deklarowana nośność wynosi 1,20 kN przy zastosowaniu odpowiednich kotew. Dla szerokości wysięgnika 210 mm maksymalne obciążenie przy kotwie BZ-U 8-10-21/75 to 0,95 kN, natomiast przy kotwie BZ-U 10-10-30/90 osiąga 1,20 kN. Masa opakowaniowa to 26,90 kg/100 szt. Wspornik nie zapewnia utrzymania sprawności działania E30 ani E90 w czasie pożaru. Stal nierdzewna 1.4301 zapewnia trwałość w środowisku wilgotnym, a brak powłok dodatkowych ogranicza konieczność konserwacji.
