Wspornik ścienno-wieszakowy typ: MWAG 12 31 A2 6424404

od 30 szt.94,71 zł
brutto / szt.
na zamówienie
Marka OBO-BETTERMANN
Indeks Onninen:CXP740
Indeks producenta:6424404
EAN:
  • 4012197253875
  • 4012197298340
  • 4012197253851
Opakowania zbiorcze:30 / 960 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość: 38 mm
Do kablowego systemu nośnego o szerokości: 300 ... 300 mm
Obciążenie dopuszczalne: 1.2 kN
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 310 mm
Wysokość: 75 mm
Zabezpieczenie powierzchni: Stan surowy
Zakres kątów: 90 ... 90 °

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,039 m / 0,31 m / 0,081 m / 0,518 kg / 0,001 m3
Kod celny:73089059

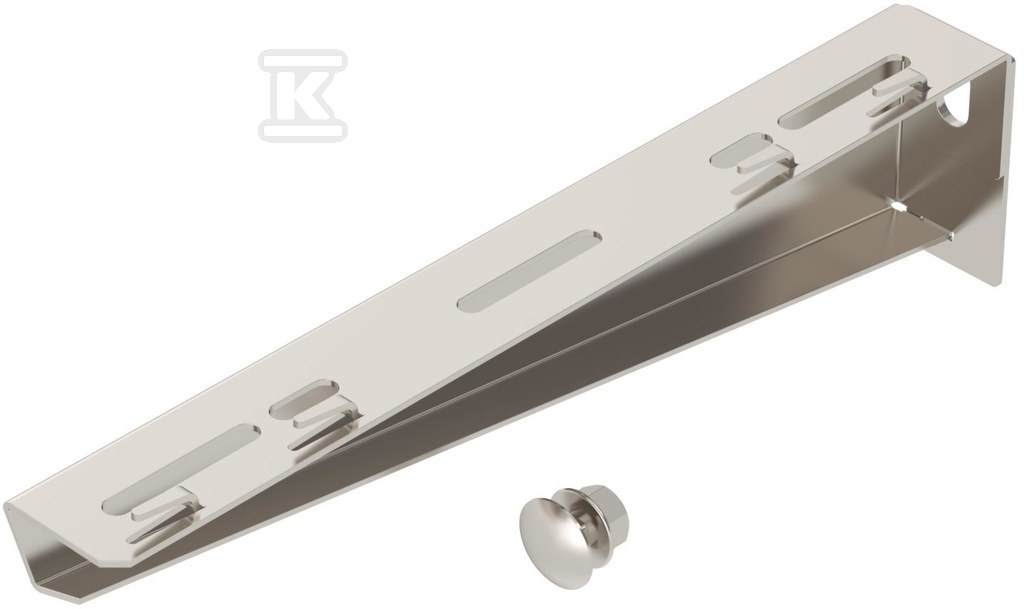

Wspornik ścienno-wieszakowy typ: MWAG 12 31 A2 6424404

Lekki wspornik ścienno-wieszakowy do bezśrubowego mocowania korytka siatkowego

Lekki wspornik ścienno-wieszakowy w wersji zaginanej przeznaczony jest do montażu korytka siatkowego bez użycia dodatkowych śrub mocujących same korytko. Konstrukcja z wyprofilowaną krawędzią pozwala na szybkie założenie siatki na wspornik, a jednocześnie zapewnia stabilne podparcie wysięgnika na ścianie lub na wsporniku U. Rozwiązanie jest typowe dla lekkich instalacji kablowych, gdzie liczy się odporność na korozję i prosta obsługa montażowa.

Konstrukcja z nierdzewnej stali 304 i wymiary użytkowe

Wykonany jest ze stali nierdzewnej gatunku 304, oznaczenie 1.4301, w wykończeniu jasnym, w stanie surowym. Materiał zapewnia odporność na korozję w warunkach wilgotnych i zewnętrznych, bez dodatkowej powłoki ochronnej.

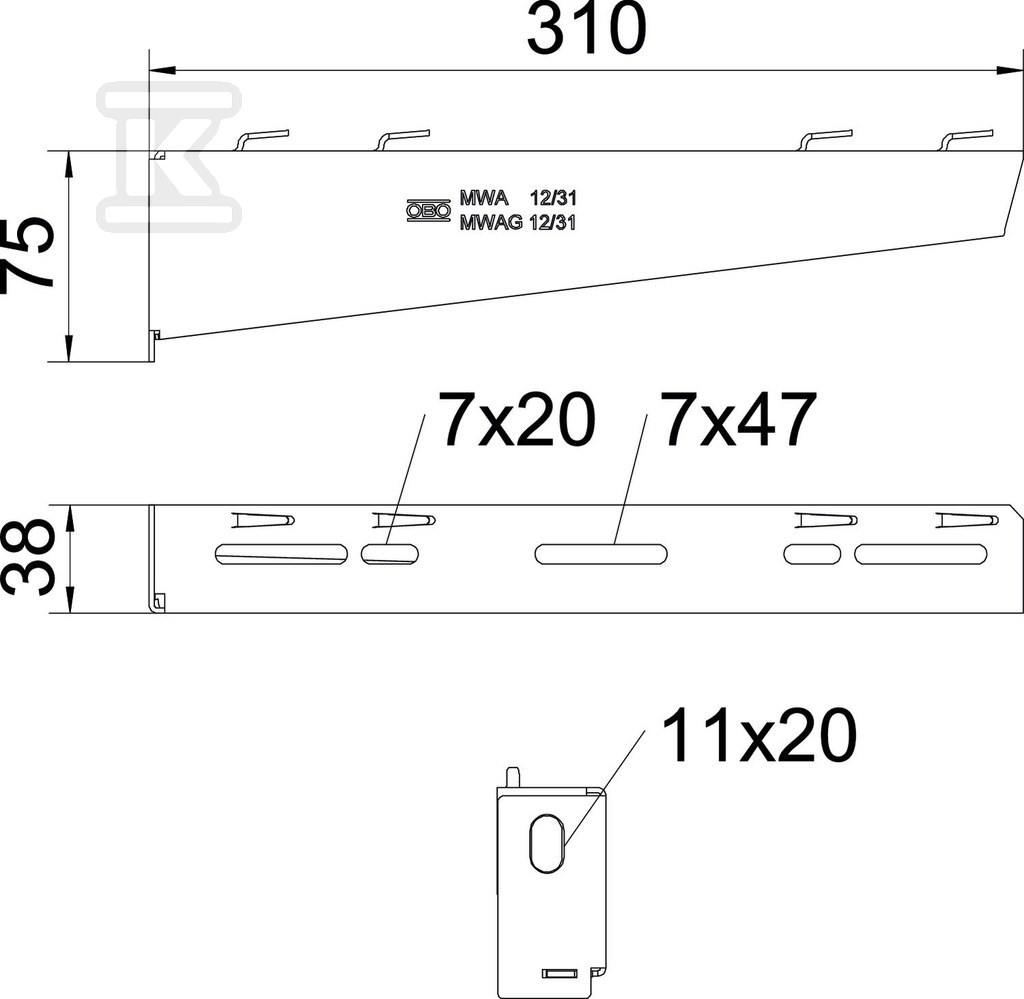

Wymiary robocze wspornika to szerokość 310 mm, wysokość 75 mm i głębokość / długość 38 mm. Kształt przeznaczony jest do kablowego systemu nośnego o szerokości 300 mm, przy czym zakres kątów pracy jest stały na poziomie 90°. Dzięki temu wysięgnik pracuje prostopadle do ściany, co upraszcza prowadzenie trasy kablowej.

Masa jednostkowa jest niska, 51,8 kg na 100 szt., a ślad emisji CO2e cradle-to-gate wynosi 3,3169 kg CO2e / 1 szt.

Montaż na ścianie i na wsporniku U

Wspornik ma charakter wysięgnika ściennego z uchwytem. Do mocowania na wspornikach U dostarczany jest z śrubą z łbem grzybkowym M10 x 25. Otwór montażowy ma średnicę 11 mm, co umożliwia standardowe kotwienie do podłoża.

Konstrukcja zaginana umożliwia bezśrubowe zamocowanie korytka siatkowego bezpośrednio na wsporniku. W praktyce instalator najpierw kotwi wspornik do ściany lub do szyny U, a następnie zakłada korytko siatkowe na wyprofilowaną krawędź. Rozwiązanie skraca czas montażu i eliminuje dodatkowe elementy złączne przy łączeniu korytka z wysięgnikiem.

Nośność i warunki pracy

Wspornik klasyfikowany jest jako lekki, z dopuszczalną siłą F = 1,2 kN. Wartość dotyczy zarówno mocowania ściennego, jak i pracy na wsporniku zawieszonym US 3 K i US 5 K. Dla betonu C20/25 z kotwami zgodnymi z ETA maksymalne obciążenie pozostaje na poziomie 1,2 kN niezależnie od szerokości wspornika w zakresie 110 mm do 410 mm.

Urządzenie nie utrzymuje sprawności działania w czasie pożaru E30/E90 i nie jest przeznaczone do utrzymywania funkcji elektrycznych. Jest zgodny z RoHS. Nie przewiduje się zastosowania w systemach wymagających zachowania ciągłości obwodu w warunkach pożaru.
