Wspornik ścienno-wieszakowy typ: MWAG 12 41 A2 6424406

od 20 szt.124,77 zł
brutto / szt.
na zamówienie
Marka OBO-BETTERMANN
Indeks Onninen:CXP741
Indeks producenta:6424406
EAN:
  • 4012197298357
  • 4012197397463
  • 4012197412968
Opakowania zbiorcze:20 / 360 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Do kablowego systemu nośnego o szerokości: 400 ... 400 mm
Obciążenie dopuszczalne: 1.2 kN
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 410 mm
Wysokość: 83 mm
Zabezpieczenie powierzchni: Stan surowy
Zakres kątów: 90 ... 90 °

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,038 m / 0,41 m / 0,089 m / 0,692 kg / 0,001 m3
Kod celny:73089059

Wspornik ścienno-wieszakowy typ: MWAG 12 41 A2 6424406

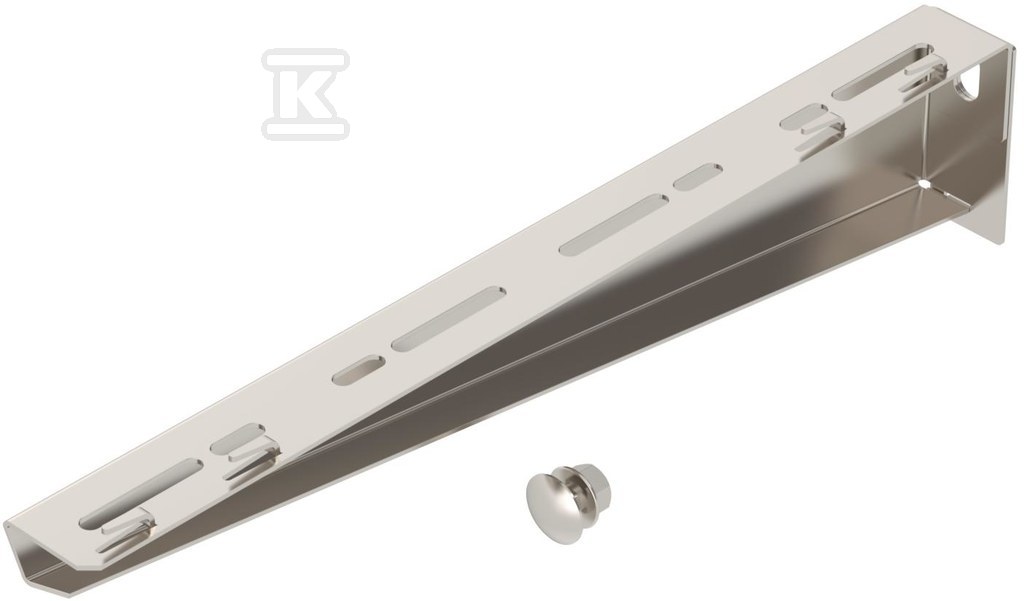

Lekki wspornik ścienno-wieszakowy do bezśrubowego mocowania koryt siatkowych

Wspornik ścienno-wieszakowy z konstrukcją przeznaczony jest do montażu korytek siatkowych bez użycia dodatkowych śrub mocujących same korytko. Rozwiązanie typu wysięgnik ścienny z uchwytem sprawdza się tam, gdzie potrzebne jest lekkie, ale stabilne podparcie przewodów w wykonaniu ze stali nierdzewnej. Przeznaczony jest do kablowego systemu nośnego o szerokości 400 mm, z zachowaniem stałego kąta 90°.

Konstrukcja i materiał

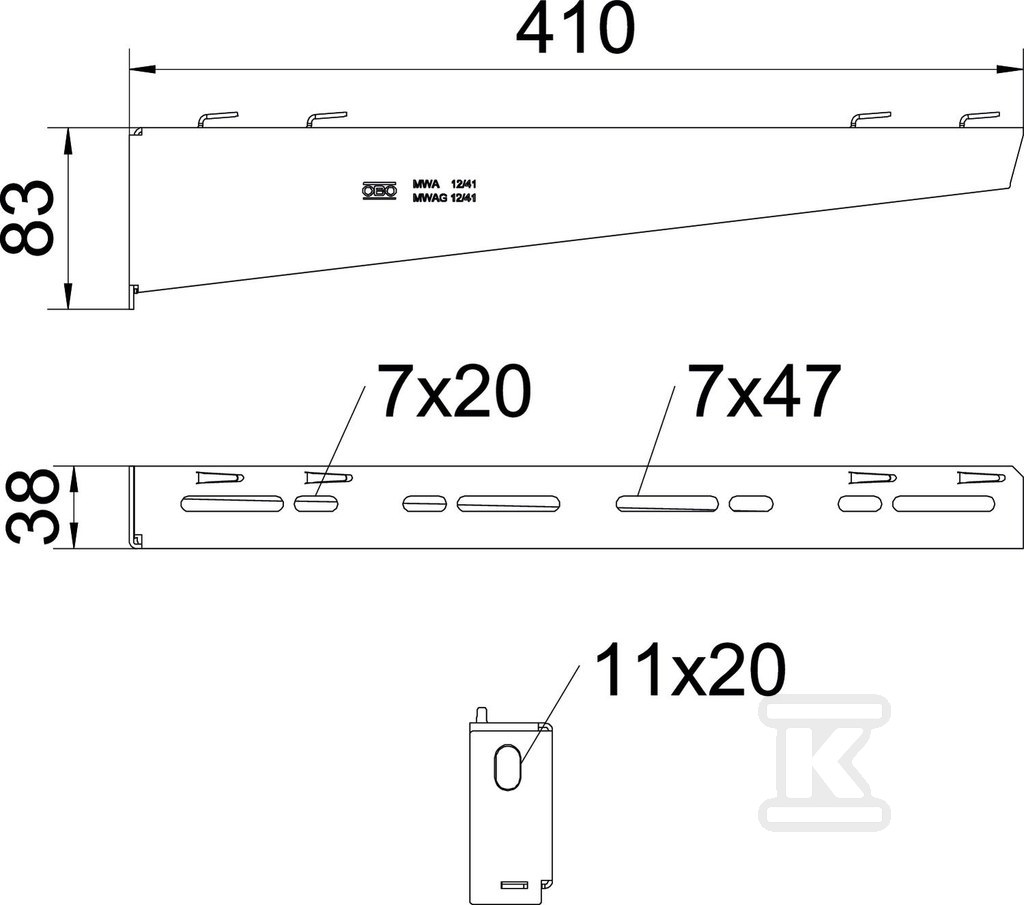

Wykonany jest ze stali nierdzewnej gatunku 304, oznaczenie 1.4301, w kolorze stali szlachetnej. Powierzchnia w stanie surowym, jasna, trawiona, bez dodatkowej powłoki ochronnej. Szerokość wspornika wynosi 410 mm, wysokość 83 mm, a wymiar A to 38 mm. Długość robocza odpowiada szerokości korytka 410 mm. Zakres kątów pracy to 90° … 90°, czyli montaż prostopadły do ściany.

W komplecie z elementem dostarczany jest śrubowy trzpień z łbem grzybkowym M10 x 25 do połączenia z podporami U. Średnica otworu montażowego to 11 mm.

Montaż i zastosowanie

Wspornik przeznaczony jest do montażu ściennego oraz wieszakowego na podporach U. W wersji ściennej zalecane kotwienie to typ BZ3 10x90/0-30 w betonie C20/25. Dla szerokości wspornika 410 mm dopuszczalne obciążenie wynosi 1,2 kN. Takie samo obciążenie 1,2 kN uzyskuje się przy podparciu na wspornikach US 3 K/20-60, US 3 K/70-120, US 5 K/20-60 oraz US 5 K/70-120 przy długości wysięgnika do 400 mm.

Urządzenie nie utrzymuje sprawności działania w czasie pożaru E30/E90. Nie jest to element zapewniający ciągłość funkcji elektrycznych. Konstrukcja jest zgodna z wymogami RoHS.

Parametry użytkowe i zgodność

Masa jednostkowa to ok. 0,692 kg przy masie 69,2 kg na 100 szt. Ślad węglowy cradle-to-gate wynosi 4,4158 kg CO2e na 1 szt. Stal nierdzewna 304 zapewnia odporność na korozję w typowych warunkach instalacyjnych, a brak powłoki dodatkowej upraszcza czyszczenie i utrzymanie.
