Zestaw Quick-Pipe typ 2954 M32 LGR 2154544

Uniwersalny zestaw do natynkowego prowadzenia instalacji elektrycznych

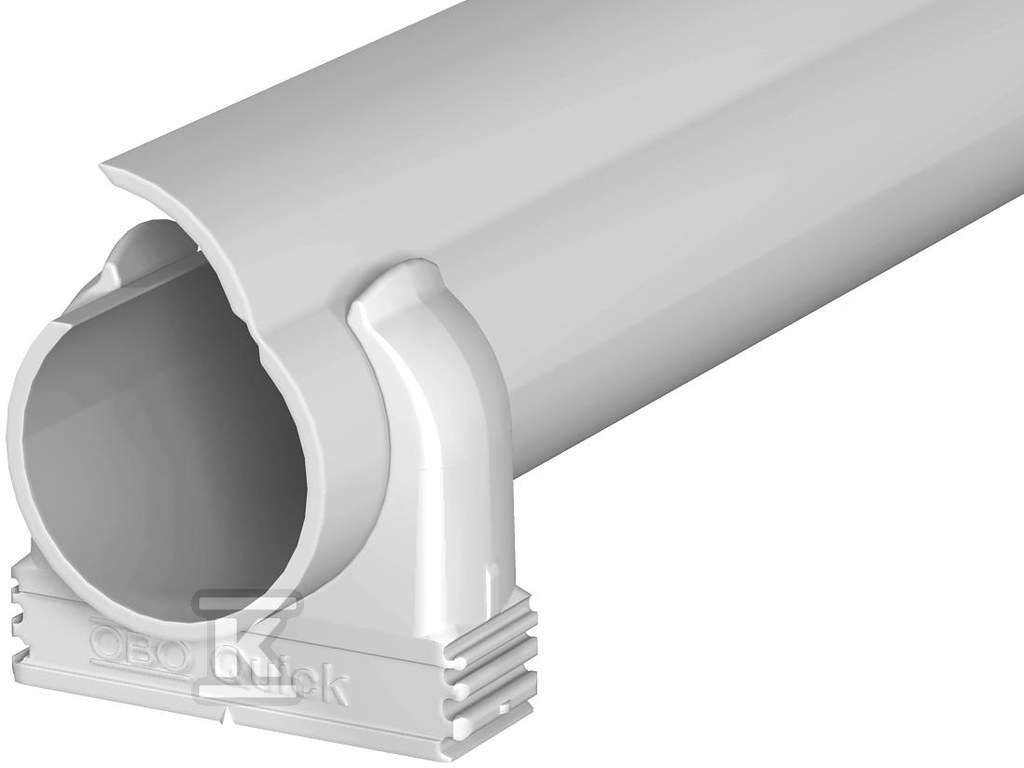

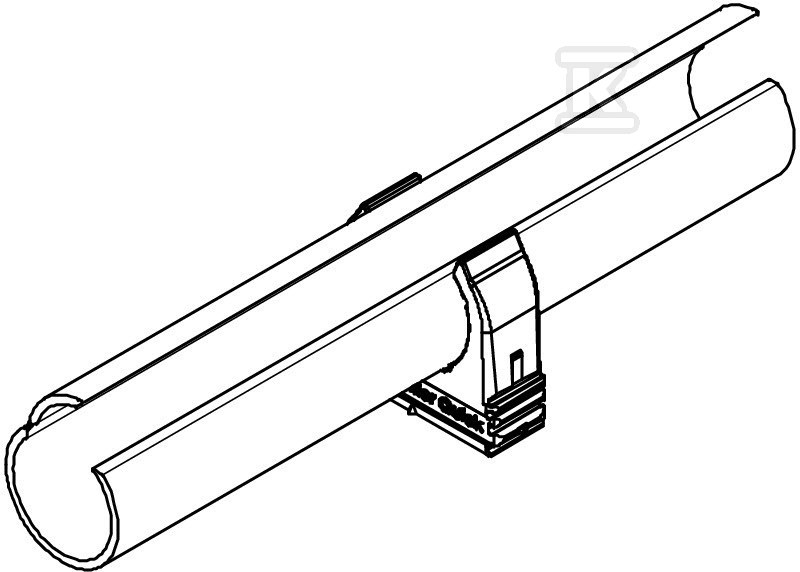

Zestaw łączy rurki instalacyjne Quick-Pipe z obejmami Quick-Schelle do powierzchniowego prowadzenia kabli i przewodów na ścianach i sufitach. Rozwiązanie sprawdza się w pomieszczeniach zamkniętych oraz w osłoniętych strefach zewnętrznych, gdzie potrzebne jest szybkie i uporządkowane ułożenie instalacji bez konieczności kucia podłoża. Uniwersalne mocowanie pozwala prowadzić okablowanie zarówno w obiektach użyteczności publicznej, jak i w instalacjach maszyn i urządzeń.

Budowa i materiały

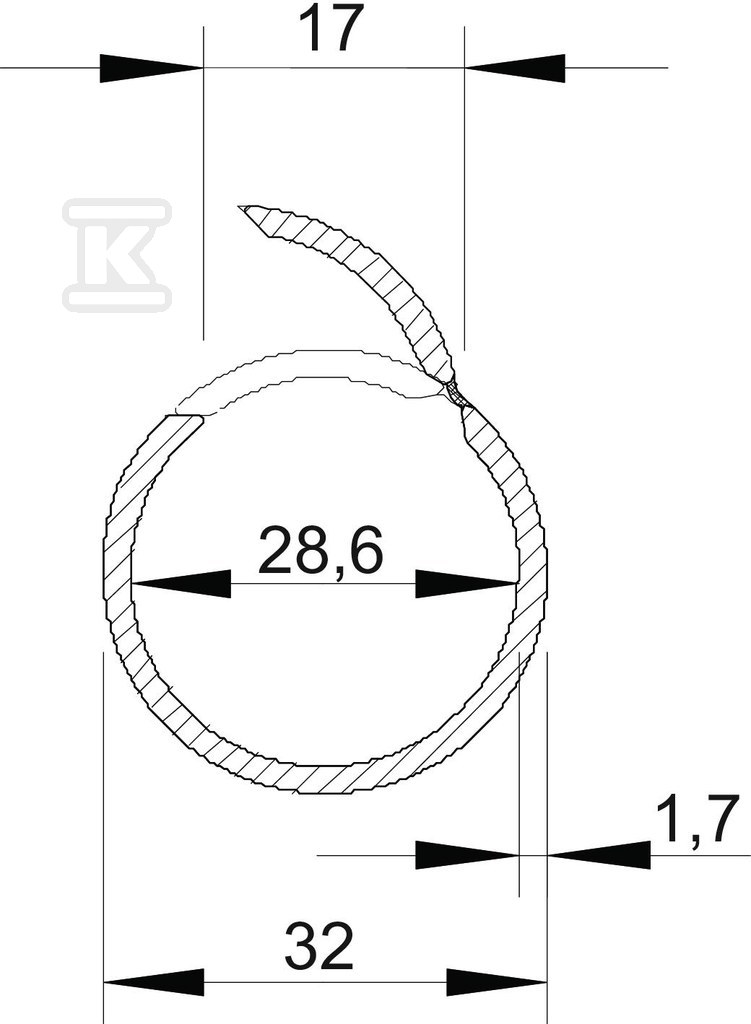

Rurki wykonano z polichlorku winylu PVC w jasnoszarym wykończeniu RAL 7035. W rozmiarze M32 średnica wewnętrzna wynosi 28,6 mm, a wymiar zewnętrzny D to 32 mm. Grubość ścianki t to 1,7 mm, wymiar C to 17 mm. System nie ma mufy, nie jest wykonaniem trudnopalnym i nie jest bezhalogenowy. Rurka dostarczana jest w odcinkach o długości 2 m, a zestaw obejmuje 20 m rur oraz 60 obejm Quick-Schelle.

Montaż i zastosowanie

Przeznaczony jest do montażu natynkowego na ścianie i suficie. Można go stosować przy instalacji na drewnie oraz w betonie, a także w instalacjach maszyn i urządzeń. System nie jest przeznaczony do montażu podtynkowego, do instalacji podziemnych, do wylewki ani do podpowierzchniowego prowadzenia w posadzce. Szybki montaż opiera się na obejmach powierzchniowych, co ułatwia zarówno nowe prowadzenie kabli, jak i retroinstalację.

Parametry eksploatacyjne i zgodność

Praca w zakresie temperatur od -25 °C do 60 °C. System jest testowany przez VDE i osiąga stopień ochrony IP44. Odporność na energię uderzenia wynosi 5 J. Dzięki temu rurka zachowuje szczelność i stabilność mechaniczną w typowych warunkach wnętrz i osłoniętych przestrzeni zewnętrznych. Deklarowany ślad węglowy produktu wynosi 9,4097 kg CO2e na 1 sztukę w cyklu cradle-to-gate.
