Zwód pionowy typ 101 ALU-1000 5401771

Zwód pionowy aluminiowy 1000 mm z gwintem M16 do systemu odgromowego

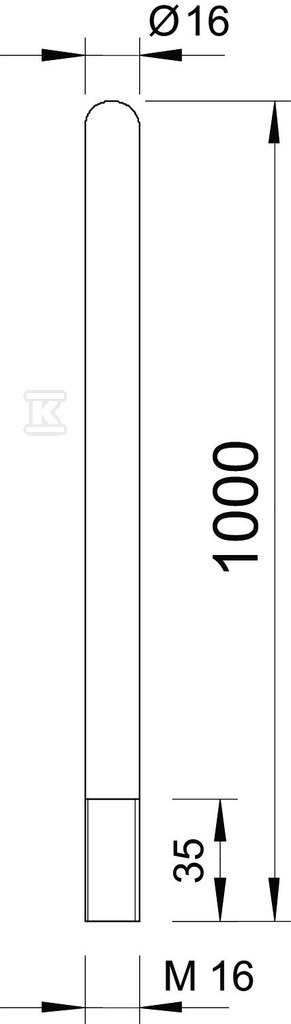

Zwód pionowy typ 101 ALU-1000 to pręt odgromowy z gwintem, wykonany z aluminium o długości 1000 mm. Jedno zakończenie jest zaokrąglone, drugie wyposażone w gwint M16, co umożliwia bezpośrednie połączenie z podstawą systemu posiadającą gwint wewnętrzny M16. Powierzchnia pozostaje w stanie surowym, bez dodatkowej izolacji wysokonapięciowej. Przewidziany jest do pracy z przewodem okrągłym.

Budowa i materiał

Rdzeń wykonany jest z aluminium, co przekłada się na niską masę przy zachowaniu sztywności - deklarowana waga to ok. 100 g. Średnica pręta to O 16 mm, a długość robocza wynosi 1000 mm. Zaokrąglony koniec ogranicza efekt korony i ułatwia odprowadzenie wyładowania. Konstrukcja przeznaczona jest do współpracy z przewodem okrągłym.

Montaż i warunki pracy

Pręt przeznaczony jest do montażu pionowego jako element zwodu powietrznego. Zalecane są przekładki O 16 mm z aluminium dla prawidłowego prowadzenia i usztywnienia. Od wolnej długości > 2,5 m wymagane jest dodatkowe mocowanie, np. izolowane, aby ograniczyć wychylenia pod wpływem wiatru. Dzięki temu element zachowuje stabilność w ekspozycji na zewnątrz. Połączenie z podstawą zapewnia szybki montaż bez dodatkowych adapterów.

Zgodność z normami i zalecenia instalacyjne

Produkt jest odpowiedni do obciążeń wiatrem zgodnie z Eurokodem 1: DIN EN 1991-1-4. Parametr ten dotyczy projektowania konstrukcji narażonych na działanie wiatru i pozwala na prawidłowe dobranie wysokości oraz sposobu mocowania zwodu.
