Zwód pionowy typ 101 ALU-2500 5401852

Aluminiowy zwód pionowy z gwintem M16 do zewnętrznej ochrony odgromowej

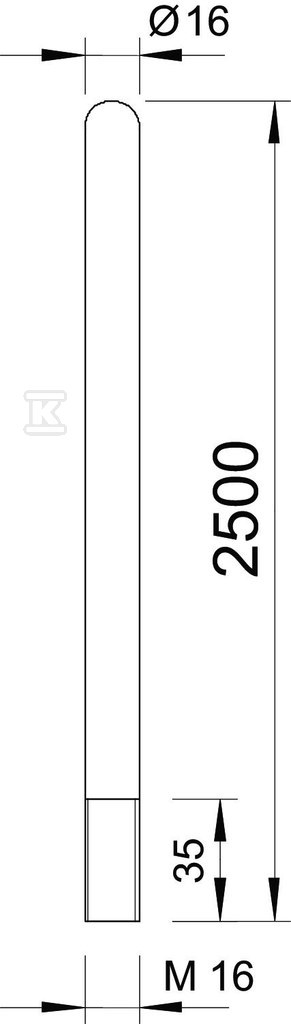

Zwód pionowy wykonany z aluminium przeznaczony jest do systemów zewnętrznej ochrony odgromowej jako element przyjmujący wyładowanie. Jedno zakończenie jest zaokrąglone, drugie wyposażone w gwint M16, co umożliwia bezpośrednie połączenie z podstawą systemu posiadającą gwint wewnętrzny M16. Długość robocza 2500 mm i średnica 16 mm zapewniają stabilną pracę przy zachowaniu niskiej masy własnej materiału.

Materiał i wykonanie

Rdzeń wykonany jest z aluminium w stanie surowym, bez dodatkowej powłoki antykorozyjnej. Aluminium zapewnia dobrą przewodność elektryczną przy ograniczonej masie, co ułatwia transport i montaż na wysokości. Powierzchnia surowa pozwala na naturalne utlenianie i współpracę z typowymi przekładkami oraz złączami stosowanymi w odgromowaniu. Przekrój okrągły o średnicy 16 mm odpowiada standardowym rozwiązaniom dla przewodów okrągłych i zapewnia kompatybilność z systemami podstawowymi.

Konstrukcja z jednym zaokrąglonym końcem ogranicza efekt korony i ułatwia montaż w pozycji pionowej. Gwint M16 na drugim końcu współpracuje z podstawami z gwintem wewnętrznym M16, co daje pewne i powtarzalne połączenie mechaniczne bez konieczności dodatkowych obejść.

Montaż i kompatybilność

Element przeznaczony jest do montażu na systemach podstaw z gwintem wewnętrznym M16. Połączenie z przewodem realizowane jest poprzez przewód okrągły, zgodnie z typową praktyką w instalacjach odgromowych.

Zaprojektowany z myślą o obciążeniach wiatrem zgodnie z Eurokodem 1: DIN EN 1991-1-4. Przy wolnej długości powyżej 2,5 m producent zaleca dodatkowe mocowanie, na przykład za pomocą izolowanej przekładki dystansowej. W praktyce oznacza to, że przy pełnej długości 2500 mm należy rozważyć punkt podparcia lub zastosowanie przekładki, zwłaszcza na ekspozycjach o dużym parciu wiatru.

Wersja nie jest izolowana wysokonapięciowo, co oznacza przeznaczenie do klasycznych systemów uziemiających bez wymogu izolacji przepięciowej w samym zwodzie.

Warunki pracy i środowiskowe

Zwód przeznaczony jest do pracy na zewnątrz, w warunkach zmiennej temperatury i wilgotności. Brak izolacji wysokonapięciowej upraszcza instalację w systemach, gdzie izolacja realizowana jest na poziomie podstawy lub odłącznika.

Dla pełnej transparentności środowiskowej producent deklaruje ślad CO2 od kołyski do bramy na poziomie 21,0937 kg CO2e na 1 sztukę, przy dacie ustalenia wartości 2025-05-14. Dane LCA odnoszą się do jednostki deklarowanej 1 sztuka.
