Zwód prętowy typ 101 ALU-1500 5401801

Aluminiowy pręt odgromowy z gwintem M16 o długości 1500 mm

Pręt przechwytujący z jednym zaokrąglonym końcem i gwintem M16 przeznaczony do systemów ochrony odgromowej na zewnątrz obiektów. Wykonany z aluminium o średnicy 16 mm i długości 1500 mm, łączy się z podstawą systemu posiadającą gwint wewnętrzny M16. Rozwiązanie typu zwód odgromowy z gwintem zapewnia punkt przyjęcia wyładowań atmosferycznych w instalacjach klasycznych, bez izolacji wysokonapięciowej.

Konstrukcja i materiał

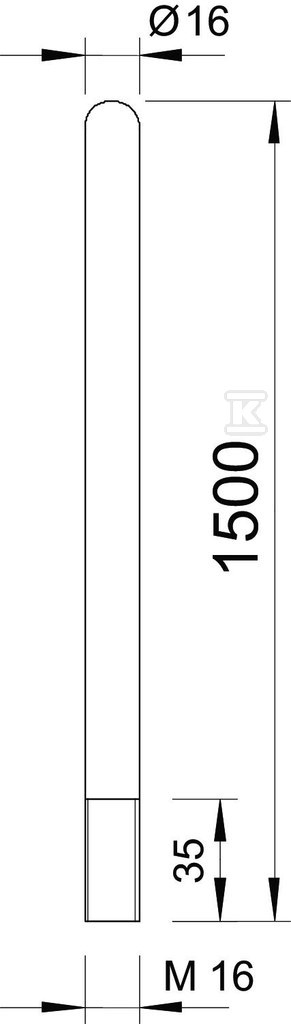

Rdzeń wykonany jest z aluminium w stanie surowym, bez dodatkowego zabezpieczenia powierzchni. Średnica nominalna 16 mm i długość 1500 mm dają smukłą, lekką konstrukcję, przy masie ok. 0,81 kg na sztukę. Końcówka pręta jest zaokrąglona, a drugi koniec zakończony jest gwintem M16 do bezpośredniego wkręcenia w podstawę. Rodzaj połączenia to przewód okrągły, co ułatwia prowadzenie spadów odgromowych w systemie. Wersja nie jest przeznaczona do zastosowań wysokonapięciowo izolowanych.

Zastosowanie i montaż

Pręt jest odpowiedni do obciążeń wiatrem zgodnie z Eurokodem 1: DIN EN 1991-1-4. Przy wolnej długości powyżej 2,5 m producent zaleca dodatkowe mocowanie, np. za pomocą izolowanej przekładki, co ogranicza wychylenia i drgania. Standardowo stosowany jest do systemu podstaw z gwintem wewnętrznym M16, np. podstaw 101 ST lub podstaw betonowych z gwintem M16. Zalecane przekładki stabilizują pręt na wysokości i pozwalają zachować prawidłową geometrię strefy ochronnej.

• montaż na istniejących podstawach z gwintem M16 bez dodatkowych adapterów
• praca w warunkach zewnętrznych, odporność na korozję właściwą dla aluminium

Zgodność i parametry środowiskowe

Produkt spełnia wymóg zgodności RoHS. Deklarowany ślad węglowy w cyklu cradle-to-gate wynosi 10,5462 kg CO2e na 1 sztukę, co pozwala na uwzględnienie emisji w bilansie instalacji odgromowej. Parametry geometryczne i materiałowe są spójne z wymaganiami dla prętów przechwytujących stosowanych w ochronie odgromowej budynków przemysłowych i użyteczności publicznej.
