Łuk 90° RB 90 630 FS 6036566

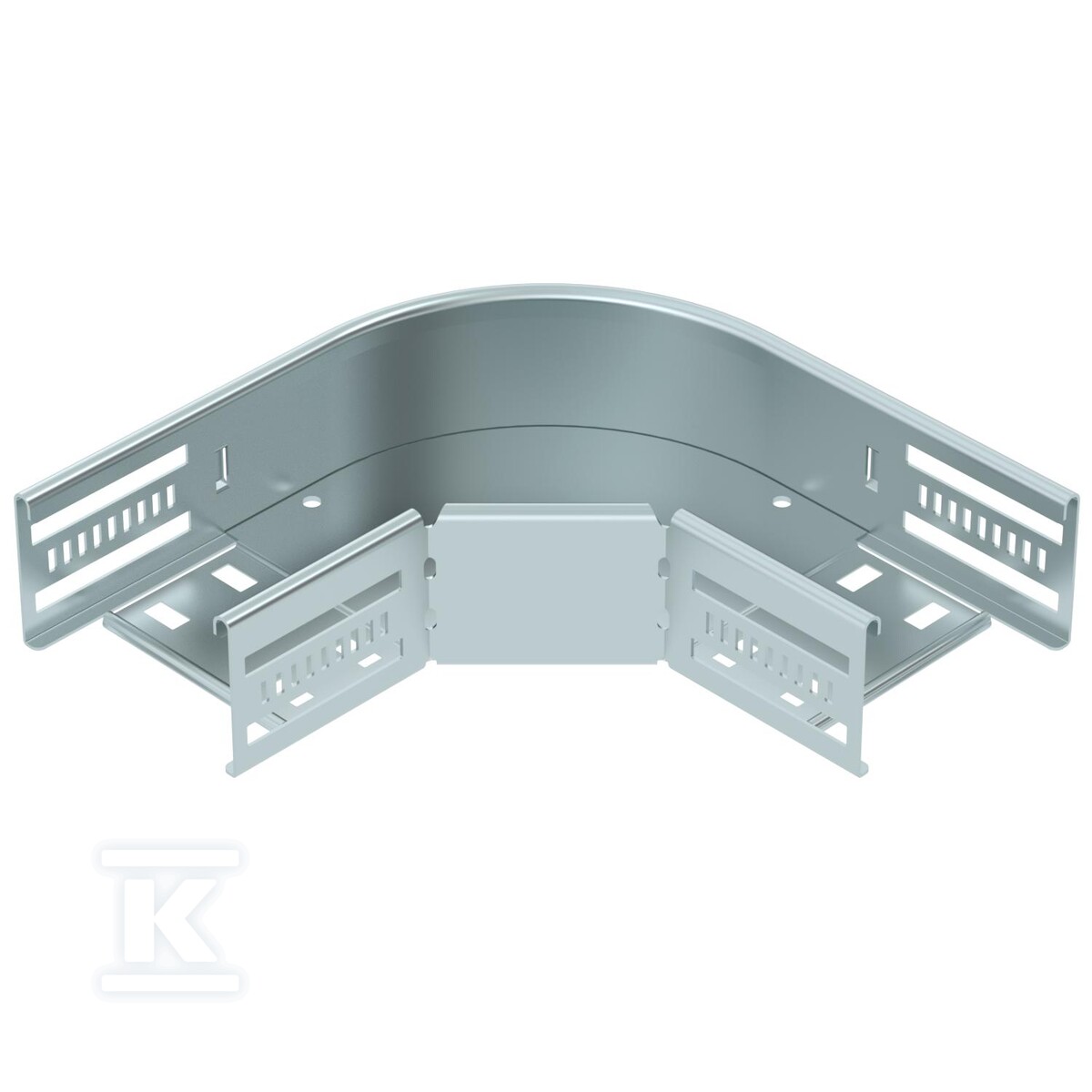

Poziome odgałęzienie korytka kablowego 60x300 mm z łukiem 90°

Sztywny łuk 90° przeznaczony do tworzenia poziomego odgałęzienia w systemach koryt kablowych o wysokości boku 60 mm i szerokości 300 mm. Formówka wykonana ze stali z powłoką cynkowaną metodą Sendzimira, w kolorze cynk, przeznaczona do montażu wewnątrz pomieszczeń. Łączy się z korytkami zatrzaskowymi i przykręcanymi, a dzięki zintegrowanemu łącznikowi ogranicza liczbę elementów montażowych. Montaż możliwy bezśrubowo za pomocą podwójnych zacisków lub śrubowo przy użyciu śrub z łbem grzybkowym FRS i nakrętek kombinowanych M6. Elementy mocujące należy zamówić osobno.

Konstrukcja i sposób montażu

Bauform to łuk sztywny z tłoczonym kolanem i promieniem wewnętrznym 50 mm, który zapewnia płynne prowadzenie kabli przy zmianie kierunku. Grubość materiału wynosi 0,8 mm, a grubość blachy bocznej 1,25 mm, co daje stabilną konstrukcję przy zachowaniu lekkości.

• perforacja boczna ułatwia prowadzenie i mocowanie dodatkowych elementów,
• perforacja montażowa w części dolnej pozwala na precyzyjne kotwienie do podłoża,
• zintegrowany łącznik umożliwia wersję przykręcaną/zaciskaną bez dodatkowych przejściówek,
• brak pokrywy i brak układu otworów montażowych NATO upraszcza rozpoznanie wariantu na budowie.

Łuk nie jest wykonany ze stali nierdzewnej wytrawionej. Zalecana liczba śrub to 14 szt., co wynika z konstrukcji i zapewnia równomierne dociśnięcie do koryta.

Zastosowanie i warunki pracy

Produkt nadaje się do korytek kablowych o wysokości 60 mm i szerokości 300 mm, z poziomą zmianą kierunku pod kątem 90°. Przeznaczony jest do użytku wewnętrznego w zakresie temperatur od -20 °C do 120 °C.

• system utrzymania sprawności działania E30, E90 w czasie pożaru jest zapewniony,
• powierzchnia ocynkowana galwanicznie zgodnie z DIN EN 10346 zapewnia odporność na korozję w typowych warunkach instalacyjnych,
• zgodność z RoHS potwierdzona deklaracją producenta.

Ślad węglowy od kołyski po bramę wynosi 4,3815 kg CO2e / 1 sztuka, zmierzony dla deklarowanej jednostki 1 sztuka.

Kompatybilność i parametry instalacji

Łuk współpracuje z seriami koryt EKS, IKS, MKSM, MKS, RKSM, SKSM, SKS. Dzięki perforacji bocznej i dolnej dopasowuje się do różnych tras poziomych bez konieczności cięcia koryta. Wersja szerokorozpiętościowa nie występuje, a konstrukcja jest przeznaczona wyłącznie do zmiany kierunku w płaszczyźnie poziomej.
