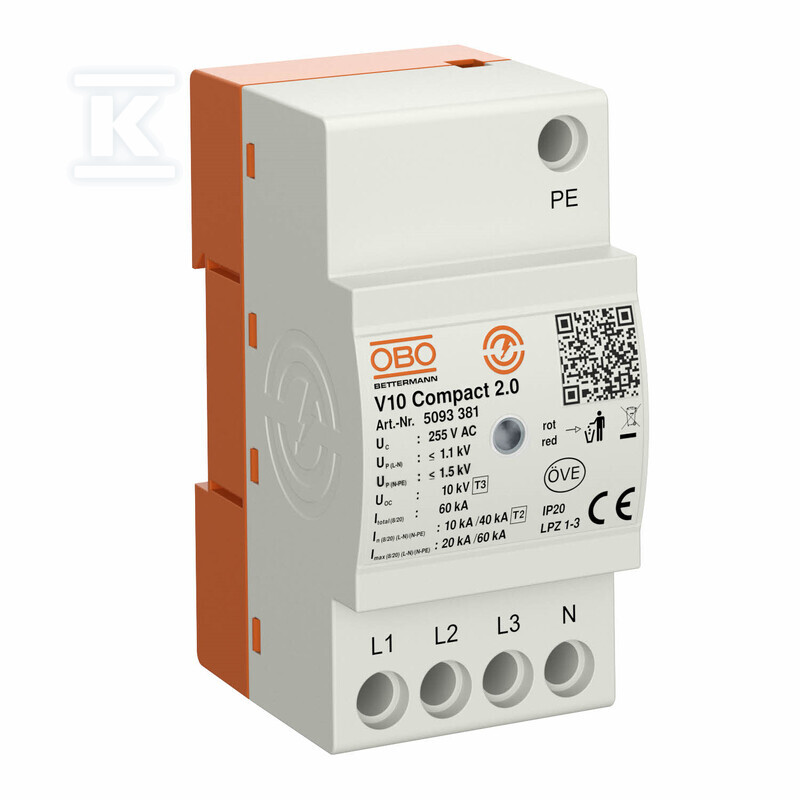

Ograniczniki przepięć V10 Compact 2.0 V10 Compact2.0 5093381

Kompaktowa ochrona przeciwprzepięciowa typu 2+3 do rozdzielnic głównych i podrozdzielnic

Ogranicznik przeznaczony jest do montażu w rozdzielnicach głównych i podrozdzielnicach oraz do ochrony urządzeń w systemach trójfazowych. Realizuje zintegrowane rozwiązanie 3+1 dla sieci TN i TT w szerokości modułu 45 mm, z technologią warystorową o wysokiej sprawności i wbudowanym termicznym oraz dynamicznym odłącznikiem. Sygnalizacja stanu pracy jest optyczna, widoczna bezpośrednio na urządzeniu, bez konieczności dodatkowych wskaźników.

Budowa i montaż na szynie DIN

Urządzenie montuje się na szynie montażowej DIN TH-35 mm. Obudowa ma długość 60,5 mm, szerokość 45 mm i wysokość 90 mm, co pozwala na instalację w standardowych rozdzielnicach. Wykonanie 3+N/PE odpowiada czterem biegunom. Przyłącza przyjmują przewód sztywny jedno- lub wielodrutowy oraz elastyczny o przekroju 2,5 mm2 do 10 mm2, z momentem dokręcania 2 Nm. Stopień ochrony IP20 przeznaczony jest do pracy wewnątrz pomieszczeń. Zintegrowane dobezpieczenie nie występuje, maksymalne zabezpieczenie nadprądowe po stronie sieci to 63 A gG. Minimalny odstęp do części uziemionych wynosi 0 mm.

Parametry ochrony i praca w sieciach TN/TT

Napięcie znamionowe AC wynosi 230 V, a najwyższe napięcie trwałej pracy AC to 255 V. Ogranicznik klasyfikowany jest jako typ 2+3 zgodnie z EN 61643-11, klasa II+III wg IEC 61643-11, z zakresem ochrony LPZ 1›3. Znamionowy prąd wyładowczy 8/20 µs to 10 kA w torze L-N i 40 kA w torze N-PE, przy maksymalnym prądzie wyładowczym 20 kA L-N i 60 kA N-PE. Łączna zdolność odprowadzenia sięga 60 kA 8/20 µs. Poziom ochrony wynosi ?1,1 kV L-N oraz 1,5 kV N-PE, a czas zadziałania jest krótszy niż 25 ns. Urządzenie współpracuje z sieciami TN, TN-S, TN-C-S i TT. Wbudowany odłącznik termiczno-dynamiczny zapewnia bezpieczne wyłączenie po uszkodzeniu warystora.

Warunki pracy i zgodność

Praca jest możliwa w temperaturze od -40 °C do 70 °C, przy wilgotności względnej powietrza 5 % do 95 %. Ogranicznik przeznaczony jest do zastosowań wewnętrznych, nie do montażu na zewnątrz. Spełnia wymagania ochrony przeciwprzepięciowej w instalacjach zgodnie z IEC 60364-4-44. Ślad węglowy produktu od kołyski po bramę wynosi 0,7671 kg CO2e na sztukę, a opakowanie jest bez plastiku.
