Puszka rozgałęźna T60ED 06A 7205741

Przeciwpożarowa puszka rozgałęźna z podtrzymaniem funkcji E90 do instalacji elektrycznych

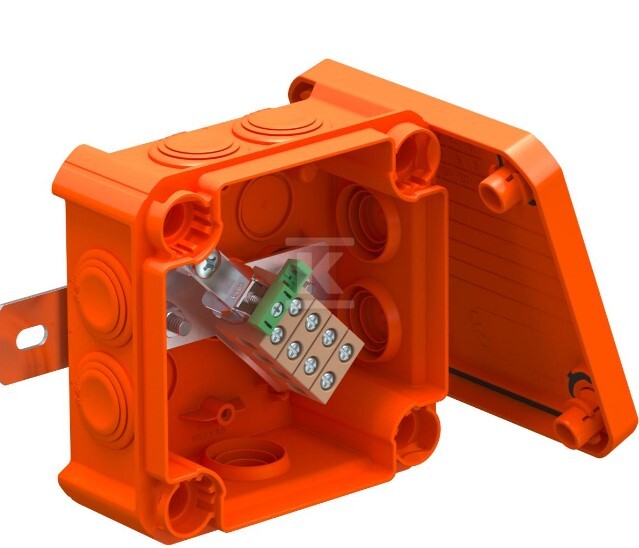

Przeciwpożarowa puszka rozgałęźna FireBox T60 przeznaczona jest do rozgałęzień i połączeń w liniach kablowych, które mają zachować ciągłość działania w warunkach pożaru. Konstrukcja z wbudowaną jednostką zaciskową i uszczelnieniami wtykowymi zapewnia uporządkowany, bezpieczny montaż przewodów w obudowie o klasie szczelności IP66. Pomarańczowa, pastelowa obudowa w kolorze RAL 2003 od razu sygnalizuje przeznaczenie przeciwpożarowe, a wykonanie z bezhalogenowego polipropylenu ogranicza emisję dymu i gazów w wysokiej temperaturze.

Konstrukcja i materiały

Obudowa ma prostokątny kształt o wymiarach zewnętrznych 114 mm x 114 mm x 57 mm, przy wewnętrznej przestrzeni kablowej 100 mm x 100 mm x 48 mm i głębokości 58,6 mm. Pokrywa mocowana jest przykręceniem śrubami do korpusu, co daje stabilne zamknięcie i dostęp do zacisków po demontażu. Przepusty w obudowie realizowane są jako membrana stopniowego cięcia, którą można dopasować do średnicy wprowadzanych kabli. Wprowadzenia z tyłu nie są przewidziane, a puszka nie jest przeznaczona do pracy na zewnątrz ani do zestawiania z innymi obudowami. Brak ekranowania i brak przeznaczenia do stref zagrożonych wybuchem gazu i pyłu.

Materiał to polipropylen, bezhalogenowy, odporny na działanie ciepła. Dzięki temu obudowa nie wspiera rozprzestrzeniania się ognia i nie wydziela korozyjnych związków halogenu. Stopień ochrony IP66 zapewnia szczelność na pył i silne strumienie wody, co jest istotne w pomieszczeniach technicznych i przemysłowych o podwyższonym zapyleniu. Kolor pomarańczowy RAL 2003 ułatwia identyfikację instalacji przeciwpożarowych na etapie montażu i późniejszej eksploatacji.

Zaciski ceramiczne i podtrzymanie funkcji

Wewnątrz znajduje się diagonalnie rozmieszczona jednostka połączeniowa z kompletnie vormontowanymi, wysokotemperaturowymi zaciskami ceramicznymi. Zaciski przetestowano zgodnie z DIN EN 60998-2-1:2004, a cała puszka jest dopuszczona do kabli z podtrzymaniem funkcji elektrycznej według DIN 4102 część 12 w klasach E30, E60 i E90. Deklarowane podtrzymanie funkcji to E 90, co oznacza zachowanie ciągłości obwodu przez 90 minut w warunkach oddziaływania ognia.

Zacisk ochronny przewodu jest oznaczony zielono-żółtym kolorem. Nominalne napięcie pracy to 660 V, a przekrój przewodów mieści się w zakresie 1,5 mm2 do 6 mm2. W obudowie przewidziano 5 zacisków oraz 7 wejść M25 z uszczelnieniami wtykowymi, co daje elastyczność w rozgałęzianiu obwodów. Przestrzeń kablowa jest wystarczająco duża, a mocowanie realizowane jest na łatwo dostępnych zewnętrznych uszach, co przyspiesza montaż na ścianie lub suficie.

Zastosowanie i montaż

Puszka przeznaczona jest do montażu natynkowego w instalacjach, w których wymagane jest zachowanie ciągłości działania obwodów w czasie pożaru, np. w systemach oświetlenia awaryjnego, sygnalizacji, sterowania lub zasilania urządzeń krytycznych. Sprawdzi się w obiektach użyteczności publicznej, przemysłowych i komercyjnych, gdzie przepisy wymagają rozwiązań z podtrzymaniem funkcji.

Montaż odbywa się na płaskiej powierzchni, bez możliwości wprowadzeń od tyłu. Dzięki szczelności IP66 i bezhalogenowej obudowie puszka dobrze sprawdza się w pomieszczeniach technicznych, rozdzielniach i korytarzach ewakuacyjnych. Nie jest odporna na warunki atmosferyczne, nie jest zestawialna i nie nadaje się do stref Ex. Masa jednej sztuki to ok. 0,31 kg, a ślad węglowy cradle-to-gate wynosi 1,1135 kg CO2e / 1 sztuka.
