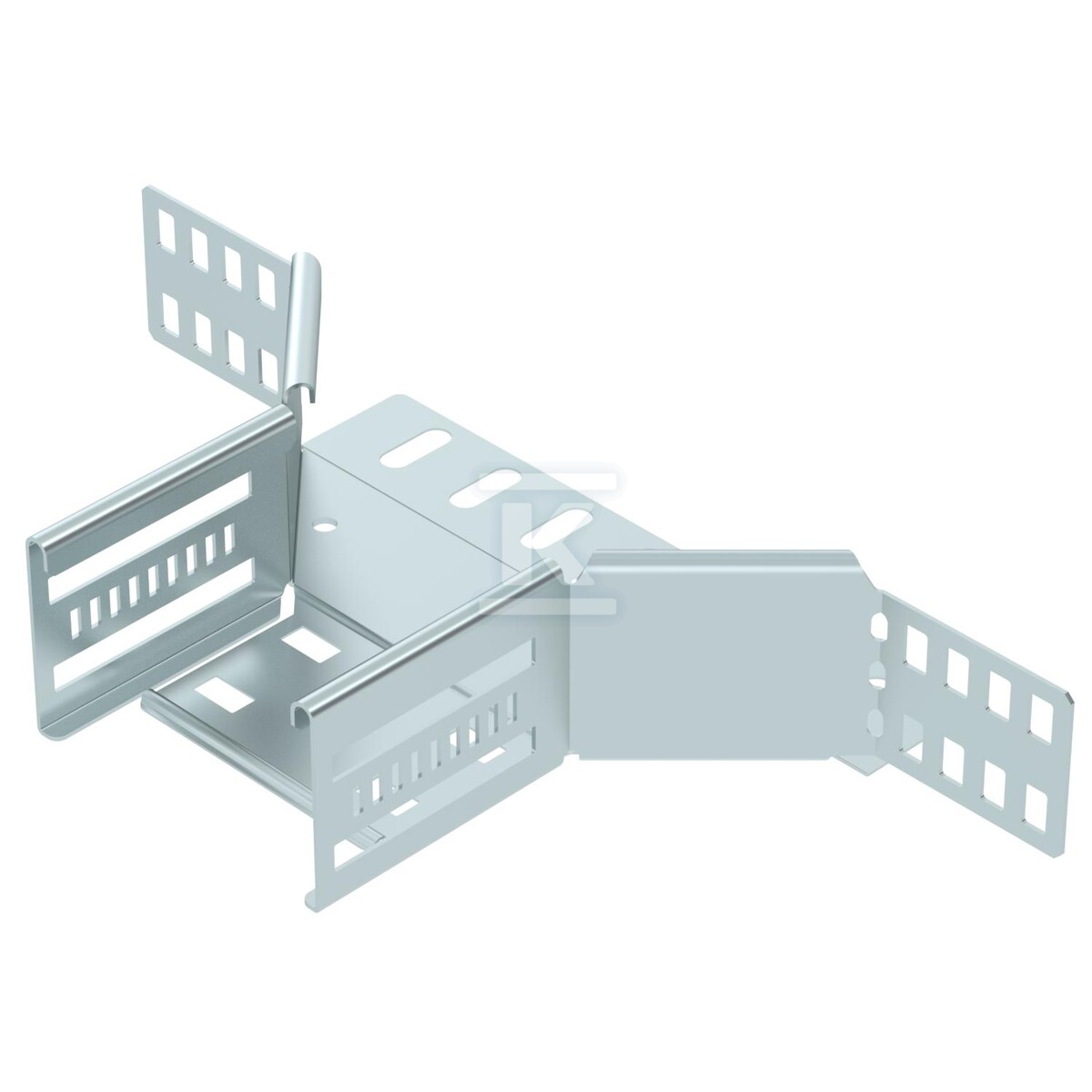

Trójnik dostawny RAA 630 FS 6042117

Trójnik dostawny do koryt kablowych 60 mm z utrzymaniem funkcji w czasie pożaru

Formularz do tworzenia poziomej odgałęzienia lub skrzyżowania w systemach kablowych z korytami o wysokości bocznej 60 mm. Przeznaczony do koryt rastowych i śrubowych, umożliwia rozbudowę trasy bez cięcia konstrukcji nośnej. Model zintegrowany z łącznikiem pozwala na szybkie połączenie odcinków przy zachowaniu ciągłości prowadzenia kabli. Stosowany wewnątrz pomieszczeń, w instalacjach przemysłowych i obiektowych, gdzie wymagana jest trwała i powtarzalna geometria rozgałęzienia.

Montaż i zastosowanie w systemach kablowych

Montaż możliwy jest bezśrubowo za pomocą podwójnych klem lub na połączenie śrubowe z płaskimi śrubami okrągłymi FRS i nakrętkami kombinowanymi M6. Materiał mocujący należy zamówić oddzielnie. Producent rekomenduje 14 szt. śrub na połączenie. Szerokość odgałęzienia wynosi 300 mm, co odpowiada szerokości podstawowej 300 mm przy wysokości 60 mm. Rozwiązanie współpracuje z seriami EKS, IKS, MKSM, MKS, RKSM, SKSM i SKS. Konstrukcja nie posiada układu otworów montażowych NATO i nie jest wykonana ze stali nierdzewnej wytrawionej.

Konstrukcja, materiał i wymiary

Wykonany ze stali z zabezpieczeniem powierzchni ocynk galwaniczny taśmowy, kolor cynk. Grubość blachy wynosi 0,8 mm, grubość blachy dna również 0,8 mm, grubość ścianki 1,25 mm. Wymiary użytkowe to szerokość 300 mm, wysokość 60 mm, wymiar B 300 mm. Nadaje się do koryt kablowych o wysokości 60 mm. Model to zintegrowany łącznik, a typ połączenia w systemie kablowym to śrubowe/klemowe. Wyroby są zgodne z RoHS.

Warunki pracy, bezpieczeństwo i zgodność

Zakres temperatury pracy od -20 °C do 120 °C pozwala na zastosowanie w pomieszczeniach o zmiennych warunkach termicznych. Zapewnia utrzymanie sprawności działania w czasie pożaru, system E30, E90 w czasie pożaru tak, co oznacza zachowanie funkcji nośnej i ciągłości trasy w warunkach oddziaływania ognia. Deklarowany ślad węglowy GWP cradle-to-gate wynosi 1,6089 kg CO2e / 1 szt., jednostka deklarowana 1 szt., data ustalenia wartości 2025-05-14.
