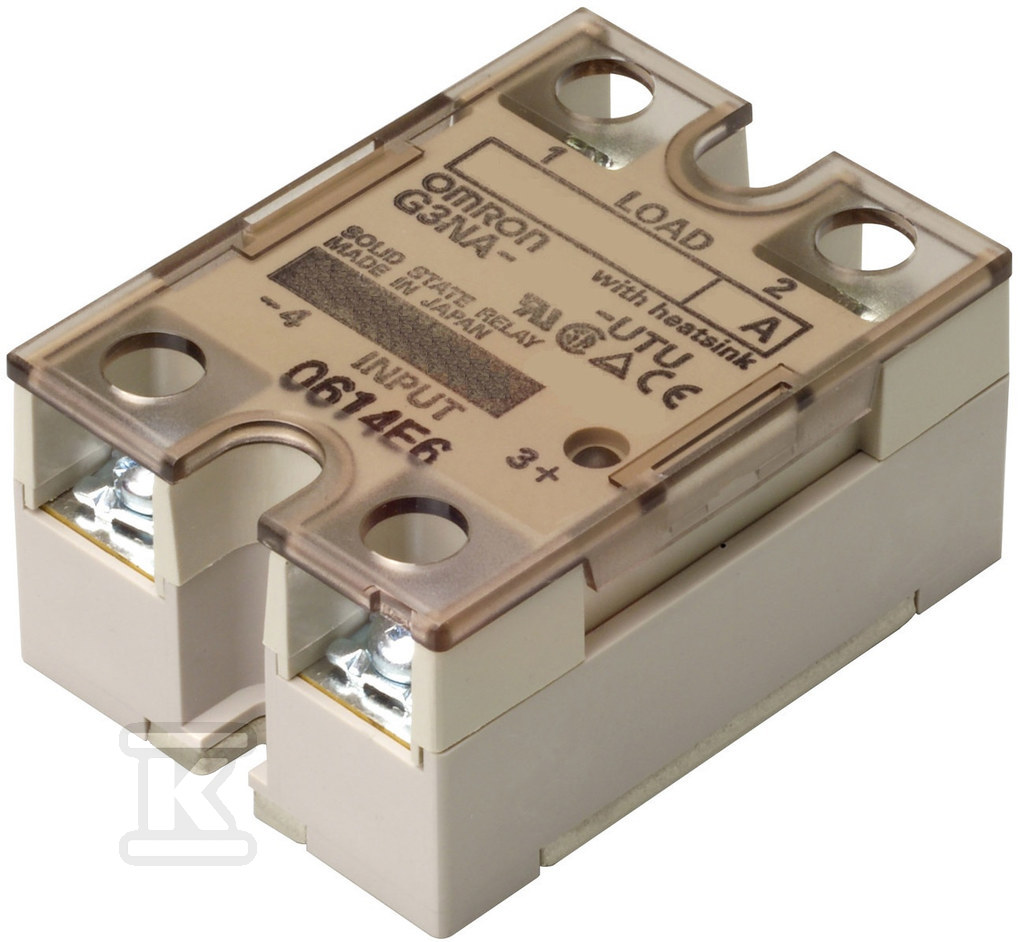

Przekaźnik półprzewodnikowy SSR,montaż powierzchniowy,zero crossing,1-biegunowy,25 A,200-480 VAC G3NA-425B-UTU-2 5-24VDC

Przekaźnik półprzewodnikowy jednofazowy z przełączaniem w zerze do obciążeń 200-480 V AC

Jednofazowy przekaźnik półprzewodnikowy serii G3NA przeznaczony jest do bezstykowego załączania i wyłączania obciążeń prądu przemiennego w instalacjach przemysłowych i automatyki. Przełączanie przy przejściu przez punkt zerowy ogranicza przepięcia i zakłócenia elektromagnetyczne przy załączaniu, co przekłada się na łagodny start obciążenia i mniejsze obciążenie sieci. Sterowanie napięciem stałym 5 … 24 V DC przy prądzie wejściowym ? 5 mA pozwala na bezpośrednie sterowanie z układów PLC, przekaźników lub sygnałów logicznych bez dodatkowych przekaźników pomocniczych.

Wersja 25 A obsługuje obciążenia AC-1 i AC-3 do 25 A przy znamionowym napięciu pracy 200 … 480 V AC, zarówno 50 Hz jak i 60 Hz. Zakres pracy obciążenia wynosi 180 … 528 V AC, co daje zapas przy wahaniach sieci. Wbudowany warystor zwiększa odporność na przepięcia pochodzące z sieci. Fototriakowa izolacja wejście-wyjście zapewnia galwaniczne oddzielenie obwodu sterującego od mocy.

Zastosowanie i sposób pracy

Zero crossing oznacza, że tyrystor przewodzi dopiero przy przejściu napięcia przez zero, dzięki czemu unika się nagłych skoków prądu i ogranicza zużycie styków mechanicznych w dalszej części instalacji.

• sterowanie DC 5 … 24 V z zakresem pracy 4 … 32 V DC
• przełączanie w zerze napięcia dla redukcji zakłóceń
• jednofazowe załączanie obciążenia 25 A
• izolacja optyczna wejście-wyjście

Dzięki temu instalator otrzymuje element, który nie generuje iskier, nie wymaga konserwacji styków i pracuje stabilnie w układach wymagających częstych załączeń.

Budowa i warunki montażu

Obudowa o wymiarach 58 mm wysokości, 43 mm szerokości i 27 mm głębokości umożliwia montaż na panelu lub w szafie sterowniczej. Złącza śrubowe ułatwiają podłączenie przewodów mocy i sterowania. Wersja nie jest modułowa, co oznacza dedykowane mocowanie bez szyny DIN.

Konstrukcja uwzględnia odprowadzanie ciepła. Przy temperaturze otoczenia 40 °C znamionowy prąd 25 A jest osiągalny z zastosowaniem radiatora, natomiast bez radiatora dopuszczalny prąd jest niższy i musi być zweryfikowany w danych obciążeniowych. Wbudowany wskaźnik stanu ułatwia diagnostykę pracy w czasie montażu i serwisu.

Parametry eksploatacyjne i zgodność

Urządzenie pracuje w zakresie temperatur od -30 °C do +80 °C, co pozwala na zastosowanie w chłodnych pomieszczeniach technicznych i w szafach o podwyższonej temperaturze. Napięcie powtarzalne w stanie zablokowanym wynosi ok. 1 200 V, a zakres napięcia obciążenia 180 … 528 V AC zapewnia margines bezpieczeństwa przy chwilowych podwyżkach sieci.

Sterowanie fototriakiem zapewnia szybką odpowiedź przy niskim poborze mocy sterującej. Impedancja wejściowa ok. 72 k? ±20 % przy napięciu znamionowym sterowania utrzymuje stabilny prąd wejściowy. Napięcie zadziałania ? 4 V DC gwarantuje pewną pracę przy sygnałach logicznych o niskim poziomie.
