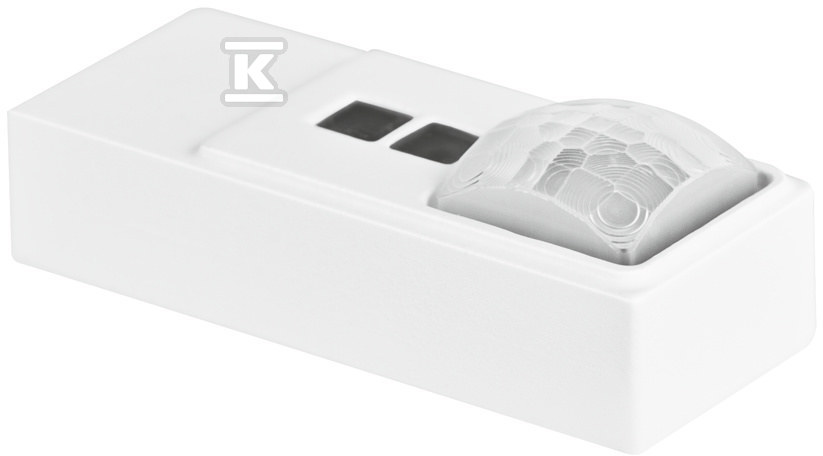

Czujnik ruchu DALI SENSOR LS/PD LI UF G2 4062172072045
Ultracienki czujnik światła i obecności DALI-2 do montażu w oprawie
Czujnik łączy detekcję obecności i pomiar natężenia światła w jednym, bardzo płaskim module przeznaczonym do integracji z oprawą oświetleniową. Zasilanie pobiera bezpośrednio z magistrali DALI, więc nie wymaga dodatkowego przyłącza sieciowego ani zasilacza. Certyfikacja DALI-2 gwarantuje kompatybilność z systemami sterowania oświetleniem i BMS, a możliwość podłączenia wielu czujników do jednej linii DALI ułatwia rozbudowę instalacji.
Montaż i konstrukcja
Moduł ma wymiary 50 mm długości, 21 mm szerokości i 16 mm wysokości przy wadze ok. 10 g, co pozwala na dyskretny montaż wewnątrz oprawy bez zmiany jej sylwetki. Obudowa w białym kolorze i ultraflat profil minimalizują widoczność po zabudowie. Wskaźnik funkcji realizowany jest zintegrowaną diodą LED. Zakres pracy w temperaturze otoczenia -20…+50 °C oraz klasa ochrony IP20 i klasa ochronności II określają zastosowanie w pomieszczeniach suchych. Zakres detekcji obecności można ograniczać nakładanymi przesłonkami snap-on.
Detekcja i sterowanie
Obecność wykrywana jest pasywnym elementem IR. Kąt detekcji wynosi 90°, a zalecana wysokość montażu to 2…4 m, przy maksymalnej wysokości instalacji 4 m. W praktyce deklarowany jest zasięg detekcji ruchu do ok. 6 m, z zakresem obecności 2,5…4,4 m i zakresem ruchu 3,7…6,5 m w zależności od warunków. Czujnik światła pracuje w zakresie 10…1000 lx mierzonych na czujniku, z zakresem operacyjnym 0…1000 lx. Interfejs ściemniania to DALI-2, a sterowanie odbywa się w ramach systemu, bez funkcji ściemniania samego czujnika. Pobór mocy to 0,10 W przy napięciu znamionowym 16 V z magistrali DALI, co oznacza praktycznie zerowe obciążenie linii.
Zastosowania i integracja systemowa
Rozwiązanie przeznaczone jest do zastosowań wewnętrznych, w szczególności do montażu w oprawach biurowych oraz w lampach stojących w połączeniu z kontrolerem aplikacji. Dzięki zasilaniu z magistrali DALI instalacja przebiega bez prowadzenia dodatkowych przewodów zasilających. Czujnik integruje się z systemami zarządzania światłem i budynkiem obsługującymi sensory DALI-2, a jego sygnał może być wykorzystywany do automatycznego załączania, wyłączania i regulacji oświetlenia w zależności od obecności osób i dostępnego światła dziennego. Oznaczenie CE potwierdza zgodność z wymaganiami.
